10kv柱上智能开关试验仪器

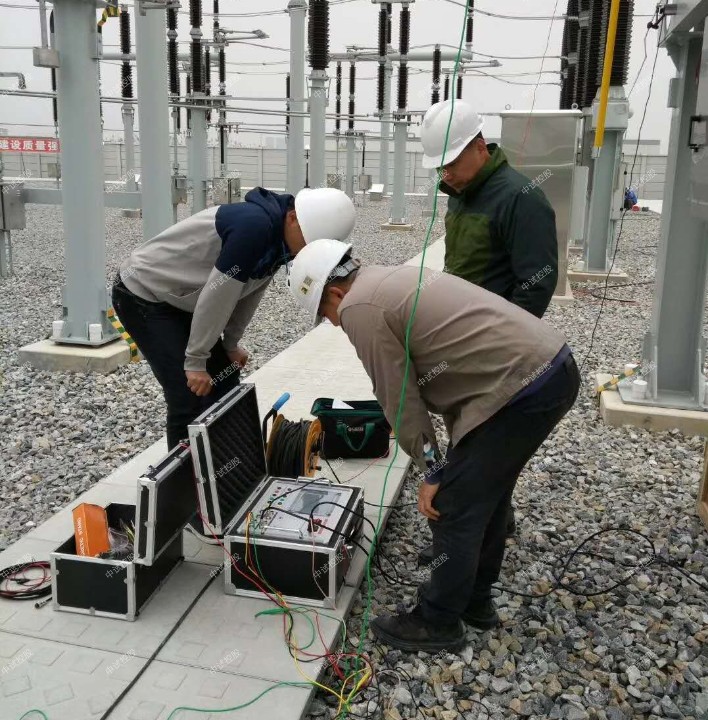

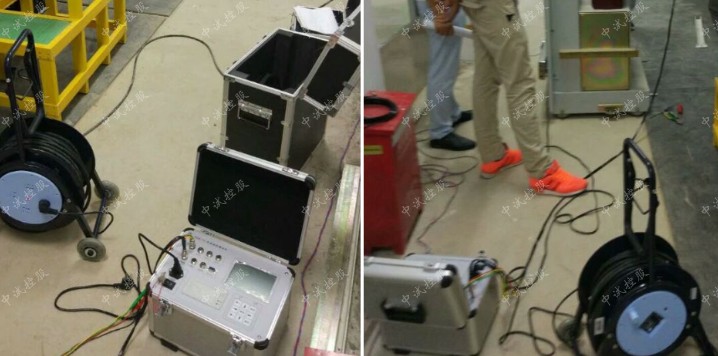

10kv柱上智能开关试验仪器测试现场常见技术问题及处理办法

㈠、现场用仪器进行控制合、分闸操作时，开关不动作

1、现场合、分闸控制接线不正确

处理办法：找到现场控制柜的控制接线图，询问相关保护专业人员，分别找出合、分闸线圈和开关辅助接点，参见本说明书中的控制接线图重新接线。

2、现场线圈负载过大或控制回路短路，仪器无法正常驱动，电源发出过载的蜂鸣声警告（四声后电源自动恢复）

处理办法：①、对于电磁机构的开关，由于开关合闸线圈要求的驱动电流很大（高达100A或几百安），而仪器操作电源的最大带载能力为20A。致使负载过大，仪器无法正常驱动。这时请采用外触发方式，把合闸控制线接在合闸接线圈上分闸控制线接在分闸线圈上，采集分合闸的电压信号（触发计时），直流或交流电均可。

②、检查控制回路，保证回路畅通。

3、检查仪器储能、分闸、合闸是否有直流输出

处理方法：①、储能直流电压检查：请将万用表设置在直流1000V档位，将储能控制线红、黑色线分别接在万用表的红、黑线上。在储能界面进行测试，时间延长至3秒钟，按储能测试电压输出。如无电压输出，电源故障请 返厂维修。

②、合闸直流电压检查：在仪器处在分闸状态进行检查（不接断口测试线 就是分闸状态，测试界面也会同样显示“分”字，如果A1断口显示是“合”字，表示此断口有故障，请切换到A2断口）。将分合闸控制线接在内触发航插上，请将万用表设置在直流1000V档位，将储能控制线红、黑色线分别接在万用表的红、黑线上。首先在设置菜单中将采集时间延长3秒钟，然后在测试菜单中选择电源联动，点击 开始测试菜单，电压输出。

③、分闸直流电压检查：在仪器处在合闸状态下进行检查，将断口线的黄线和黑线夹在一起，再接控制线到内触发，其他的步骤和合闸电压检查一样。

④、以上三种方法如果没有电压输出，请将仪器返厂检查维修。请不要自行打开仪器仪表，内部有高压输出危险。

⑤、应对措施：如果没有直流输出，又急着做试验，请采用外触方式进行测量，完成后再返厂维修。

4、开关机构存在保护闭锁（如西门子、ABB开关）

处理办法：①使用仪器提供的内电源操作开关合、分闸试验，必须解除闭锁，请现 场技术人员或开关厂家人员根据现场控制柜的控制接线图，协助解除闭 锁。

②用现场操作电源，用“外触发”方式试验。

㈡、仪器做单合、单分测试时，开关动作了，显示断口未动作提示。

1、断口未接好：

①、做户内10KV开关时，黄（A）、绿（B）、红（C）接动触头，静触头三相短接后接黑线。

②、做户外开关时，黄（A）、绿（B）、红（C）接上端，黑线接地（变电站户外开关另一端已接地）。

③、开关控制回路有问题，因为合上之后又马上分开了，请检查开关的回 路再做实验。

㈢、打印机能走纸却不能打印文字、图形

1、打印纸安装反了

处理办法：重新正确安装热敏打印纸。

2、热敏打印机加热头坏了

处理办法：返厂维修热敏打印机加热头。

㈣、仪器进行速度测试时，没有速度数据显示。

1、传感器的选择项有误（例如安装的是直线传感器，选择的旋转传感器），请将传感器重新进行设置。

2、传感器安装位置不对，例如旋转传感器只能通过主轴的转动才能采集信号，如果安 装到直线位移的地方或其他不动作的地方，均没有数据显示。

3、如果传感器选项和安装位置都正确，还没有速度显示，传感器损坏，请返厂维修。

㈤、10kv柱上智能开关试验仪器现场接地时，为什么要先接地线，然后再接断口线？

因为现场试验时，由于高压开关（尤其220Kv以上）的断口对地之间往往有很高的感应电压，此时电压量值很大，能量较小，但足以威胁到仪器本身的安全。仪器内部，断口信号输入端到地之间接有泄放回路。所以先接地线，优先接通了泄放回路，此时连接断口信号线时，即使断口感应了很高的电压，也能通过泄放回路泄放到大地，从而保证仪器的断口通道安全。

㈥、如何判断仪器端口是否正常？

仪器有十二断口，每一相断口均可独立使用。

①、在没接断口测试线就是分闸状态，测试界面也会同样显示“分”字。如果某断中的一相出现 “合”字，则表示此断口有故障，这时要切换到别的断口进行测试。

②、接上断口测试线，将断口线的黄、绿、红和黑（公共）短接，断口状态由“分”字变为“合”字，这表示正常。

十、日常保养

1．本10kv柱上智能开关试验仪器是一台精密贵重设备，使用时请妥善保管，要防止重摔、撞击。在室外使用时尽可能在遮荫下操作，以避免液晶光屏长时期在太阳下直晒。

2．仪器平时不用时，应储存在温度-10～40。C，相对湿度不超过80%，通风、无腐蚀性气体的室内。潮湿季节，如长时期不用，最好每月通电一次，每次约0.5小时。

    ⑴ 合（分）闸先后顺序 同时测一至六个断口
    ⑵ 三相不同期 同时测一至六个断口 ms
    ⑶ 同相不同期 同时测一至六个断口 ms
    ⑷ 合（分）闸时间 同时测一至六个断口 ms
    ⑸ 合（分）闸弹跳时间 同时测一至六个断口 ms
    ⑹ 合（分）闸速度 测一个断口 m/s
    ⑺ 合（分）闸大速度 测一个断口 m/s
    ⑻ 合（分）闸平均速度 测一个断口 m/s
    ⑼ 动触头行程 同时测一至六个断口 mm
    ⑽ 动触头超行程（接触行程） 同时测一至六个断口 mm
    ⑾ 合分时间（金属短接时间） ms
    ⑿ 无流时间（自动重合闸无电流间隔时间） ms

    ⑴ 仪器采用了高稳定器件。浮空的，大面积的，数字滤波等抗干扰技术。
    ⑵ 仪器配置了两种位移传感器，适用于对不同距离、速度、精度要求的高压断路器进行检测，在不同的传感器插入后，仪器将自动识别。仪器对高压断路器合（分）闸操作、重合闸操作能自动识别，对操作后的各种数据全部自动采集。测量计算过程由CPU自动完成。
    ⑶

10kv柱上智能开关试验仪器对高压断路器在测量中的接线错误及操作中的错误指令和不成功操作，具有自动识别能力及较强的自我保护功能。
    ⑷ 仪器对合（分）闸先后顺序及各断口的实际合（分）闸时间均予以显示，对检修、调试高压断路器的三相不同期、同相不同期提供了依据，对有关时间量的数据，以0.1毫秒的数据自动不予显示输出。
    ⑸ 仪器对动触头的行程、超行程的测量，只要在高压断路器任意一相的断口上安装传感器，即能同时将三相各断口的行程、超行程数据测量计算出来，仪器对速度的测量精度为1%秒米。
    ⑹ 电源箱提供了0～250V直流操作电源对高压断路器直接进行操作。适用于电磁、液压、弹簧储能等直流控制的操作机构。
    ⑺仪器体积小、重量轻、操作简单、便于携带，特别适用于野外流动检测及变电站现场检修测试，是高压断路器生产、检验、检修、调试所必备的工具。

    仪器外接操作电源电压： 交直流48V～280V
    输出操作机构电压： 交直流48V～280V
    同时可测量的断口数： 1～6个
    主机至测量精度与误差传感器距离： 机械型传感器10米
    真空型传感器5米
    工作电源： 交流220V；50Hz0±10%
    工作环温： -0℃～+40℃
    功 率： ＜55W
    重 量： 主机5kg

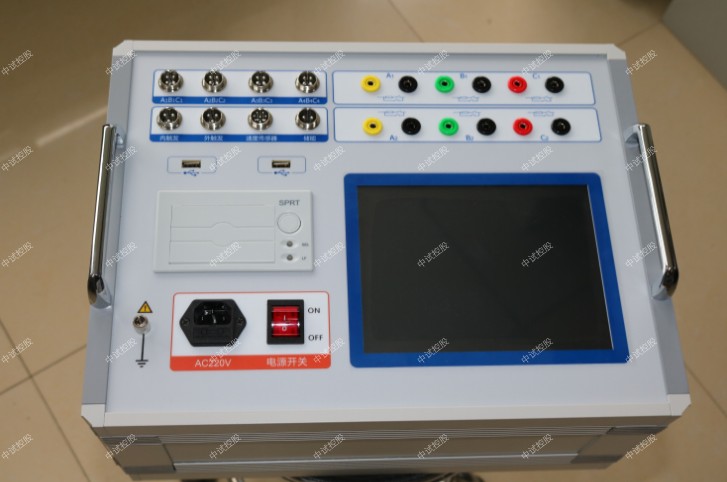

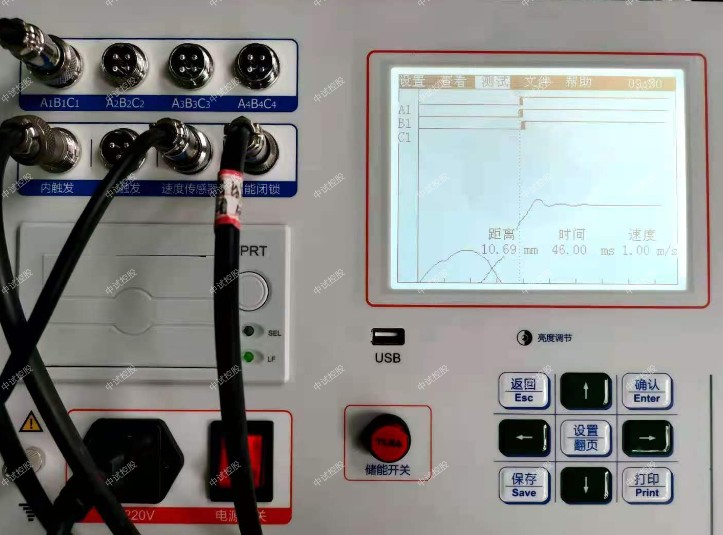

ZSGK-VI 高压开关机械特性测试仪、10kv柱上智能开关试验仪器

简介
ZSGK-VI高压开关机械特性测试仪是我公司为适应现场测试高压开关动作特性的需要，开发研制的专用仪器。以单片机为核心进行采样，处理和输出，高压开关动特性测试仪主要特点是采用汉字提示以人机对话的方式操作，汉字显示结果并打印输出，具有智能化、功能多、数据准确、抗干扰性强、操作简单、体积小、重量轻、外观美等优点，适用于各种户内、户外少油、多油开关、真空开关、六氟化硫开关的动特性测试。

特征
1、10kv柱上智能开关试验仪器高压开关动特性测试仪12个断口的固有分、合闸时间；
2、重合闸时间；
3、分、合闸的同相不同期性与最大不同期性；
4、弹跳时间与真空开关弹跳次数
5、开关开距及开关超行程，合闸过冲行程，分闸反弹幅值；
6、刚分、刚合速度；
7、分、合闸最大速度；
8、分、合闸平均速度；
9、显示、打印速度—距离曲线；
10、操作电流曲线。

参数

时间测量 同时可测量断口数 ≤12个
测定过程整定时间 0～6秒
分辨率 0.01ms
开关开距、开关超行程、弹跳幅度测量 量程 ＜250mm
分辨率 0.01mm
测量误差 时间测量误差 ±0.1%
行程测量误差 ±1mm
速度测量范围 0～20m/s
内置电源 输出电压 20V～220V
误差 1%
工作条件 工作电压 AC220V±10%
频率 50Hz
功耗 ≤60w
使用环境温度 0～40℃
使用环境湿度 ≤90%
400×350×200mm3
重量 7kg
