电气设备综合试验装置总体介绍

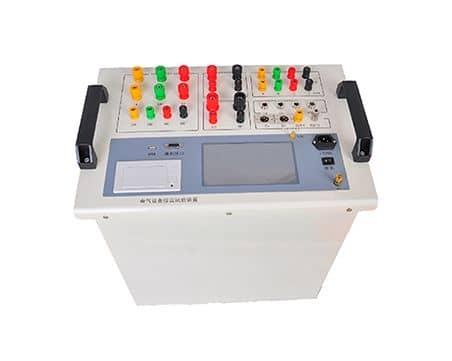

电气设备综合试验装置

概述
移动试验系统和车载试验系统的全新标杆！
高度集成化电路、网路模块化结构、集中式操作界面！
多种测试功能集于一体，体积重量大大减小！

电气设备综合试验装置主要功能及特点：
1. 具有变压器直流电阻、变压器有载开关、接地引线导通、导电回路电阻、接地线成组等电阻类测试功能。
2. 具有变压器变比、变压器空载负载损耗、变压器短路阻抗、变压器容量、输电线路参数、电容电感参数等交流参数测试功能。
3．具有避雷器泄漏电流、介质损耗等绝缘类测试功能。
4. 全部功能通过一个大屏幕触摸屏完成操作。
5. 具有RS-485,USB,及无线通信接口。

电气设备综合试验装置主要技术指标：
1、变压器直流电阻测量精度：0.2%±2字，测量范围：100μΩ～10kΩ
2、接地引线导通电阻测量精度：0.5%±2字，测量范围：100μΩ～10Ω
3、变压器有载开关电阻测量精度：±5%±0.1Ω，测量范围：0～40Ω
4、回路电阻测量精度：±0.5%±3字，测量范围：0～20mΩ
5、变压器变比测量精度：±0.1%±2字，测量范围：0.8～5000
6、交流参数测量精度：电压±0.2%±2字，测量范围：0～800V
电流±0.2%±2字，测量范围：0～80A
功率±0.5%±3字
7、电容电感测量精度：±1%±3字，测量范围：1μF～2000μF，1mH~20H
8、避雷器泄漏电流测量精度：±5%±3字，测量范围：0～20mA
9、介质损耗测量精度：±1%±0.0004，测量范围：3PF～1.5Μf
10、各测试项可储存100次测量数据，掉电不丢失。
11、全部汉字菜单及操作提示，直观方便。
12、内置微型打印机，可打印测量结果和内存记录。
13、具有RS-485接口，可与计算机通信。
14、7寸彩屏触摸液晶，全部汉字菜单及操作提示，直观方便。
15、USB测试数据导出。
16、时钟掉电不丢。
17、工作电源： AC220V±10%
18、环境温度：-10~40°C
