全自动绝缘油耐压测试仪（6杯）规范书

◆

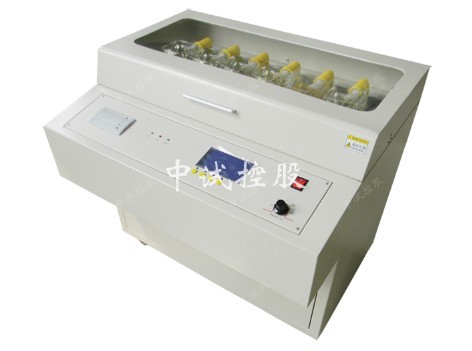

全自动绝缘油耐压测试仪

用途
   全自动绝缘油耐压测试仪是电气设备中的绝缘油验收和防劣的必测参数，是电气设备的交接试验和预防性试验的必测项目。对于各大、中型发电厂、变电所及大型用电企业而言，对绝缘油的介电强度试验任务相当繁重，往往一台110kV的高压少油开关，就有6杯油样要作试验，因此6杯油样随环境、温度和湿度的影响，存放时间不同，测试值会存在较大误差，且每杯油样要取6次试验的平均值，现场试验人员工作相当繁重，提出需要一次性全自动循环检测6杯油样的油试验系统。
    鉴于此，武汉摩恩依据《中华人民共和国电力行业标准DL474.1～6－92现场绝缘试验实施导则》，利用计算机高科技术，研制开发了功能强，性能卓越，自动化程度高的高科技机电一体化产品GDJJC-80kV六油杯绝缘油介电强度测试系统。
    该系统适用于发电厂、变电站、所，大、中型厂矿企业，及电气制造行业批量检测绝缘油的介电强度。
    计算机全自动控制，按照试验规程循环进行检测
    全自动：多杯×6、1杯×6、与单杯半自动（手动）二种操作方式
    在“多杯×6”中油杯数可设置为6杯、3杯、2杯
    特殊的软、硬件抗干扰技术，可在强电磁场环境下正常工作
    全自动绝缘油耐压测试仪机电一体化，结构合理，外形美观
    液晶显示屏，采取汉字提示相关操作

◆全自动绝缘油耐压测试仪（6杯）技术参数
    1. 升压器容量    1.5 kVA
    2. 升压速度     2.0 kV/s，2.5 kV/s，3.0 kV/s，3.5 kV/s 四档任选
    3. 输出电压     0～80 kV
    4. 电源畸变率   ＜1%
    5. 显示方式     大屏幕液晶汉字显示
    6. 电极间隙     标准2.5 mm
    7. 外形尺寸     760 mm×670 mm×770 mm
    8. 全自动绝缘油耐压测试仪仪器重量     48kg
