变压器绕组变形测试仪总体介绍

◆

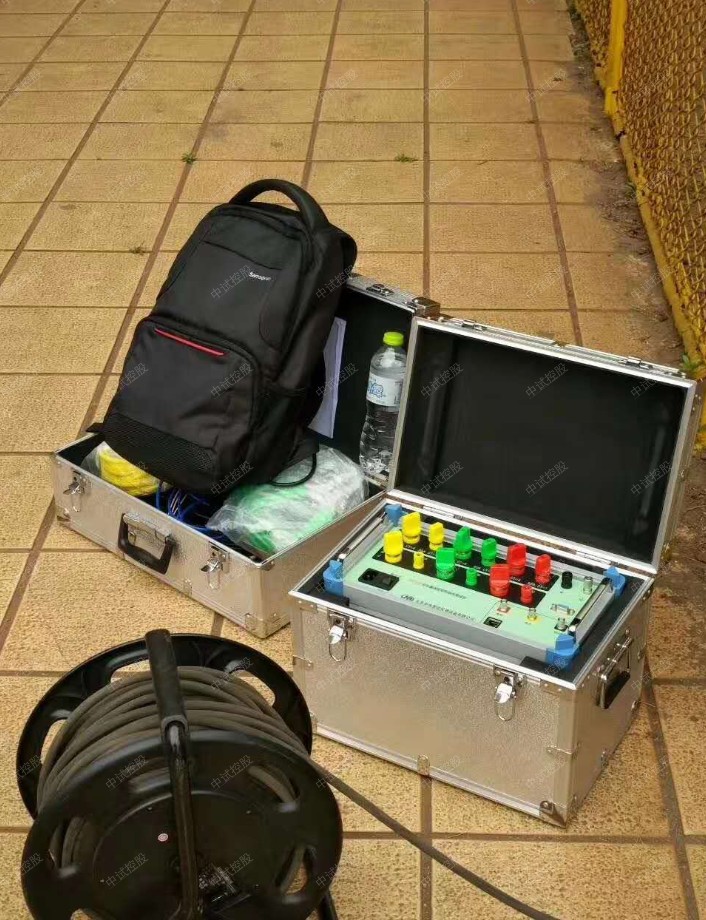

变压器绕组变形测试仪

（阻抗法）的用途
   电力变压器绕组变形（阻抗法）测试仪是专门用于测量大中型变压器阻抗特性进行测试的智能化仪器。电力变压器短路损坏是电网中严重的主设备损坏事故。通过检测变压器绕组变形以减少变压器短路损坏事故的发生是必要的。ME 1094.5－2003《电力变压器 第5部分 承受短路的能力》将检测短路电抗值作为判断变压器是否承受住短路电流冲击的规定项目，并指出“观察测量电抗的可能变化是特别重要的”。 低电压阻抗测试能准确反应变压器在绕组变形前后阻抗值的变化。
   电力变压器绕组变形（电抗法）测试仪是我公司研制的，适用于容量2500kVA以上的电力变压器。 容量小于上述规定的电力变压器也可参照标准执行。仪器内部采用电压、电流高精度同步交流采样及FFT等数字信号处理技术，测量数据准确、稳定。该仪器采用三相或者单相测量方式，只需低压侧短接，高压侧非测试相无须短接，选择变压器联结后，一次测量即可自动计算出每相的短路阻抗。仪器有低电流测试自动折算到额定电流功能，适合现场使用。该仪器可同步测量电压，电流，功率，电源频率。仪器可自动记录测试数据，内置不掉电存储器，可长期存储测量数据，仪器自带高速热敏打印机，可以现场打印测试数据，仪器自带大屏幕液晶显示，全部中文菜单及操作提示，操作简单直观。

◆变压器绕组变形测试仪产品特点
    •测试精度高，电流、电压等基本参数的测试精度都优于0.1%.
    •系统稳定性，抗干扰能力强，系统采用软件数字滤波、硬件抗混滤波抗干扰技术，使系统的测试稳定度及抗干扰能力都比同类仪器有更大的提高。
    •校验、检验仪器采用LEM公司的NORMA4000，使生产的设备都可以精度溯源。
    •三个独立的电压和三个独立的电流输入通道，测量通道采用16bit高度AD转换器，所有通道同步采集，使功率计算精度有根本的保障，GDRB-Ⅰ满足所有变压器的接线测量方式。
    •在电压、电流波形严重畸变及低功率因数下仍可准确测量变压器阻抗值。
    •所有测试通道完全隔离、独立，自动调节量程范围
    •所有输入通道的外接PT、CT的变化可分别进行设定，当输入电压小于500V，电流小于50A时，可直接测量320X240分辨率高清晰度液晶显示屏，可同时显示多个测试参数

◆变压器绕组变形测试仪技术参数
1.测量精度：电压，电流：0.2级
              功率 ：COSφ>0.1: 0．5级；COSφ≤0.1:1．0级
              阻抗：COSφ>0.1: 0．5级；COSφ≤0.1:1．0级
2.电压测量范围：AC  10V～600V
3.电流测量范围：AC  0.5A～20A
4.工作温度：     -10℃～50℃
5.工作湿度：     0～80%
6.工作电源：     AC220V±10﹪ 50Hz±1Hz
7.外形尺寸：     360mm×220mm×150mm
8.仪器重量：     5Kg
