10kV真空柱上断路器试验仪器

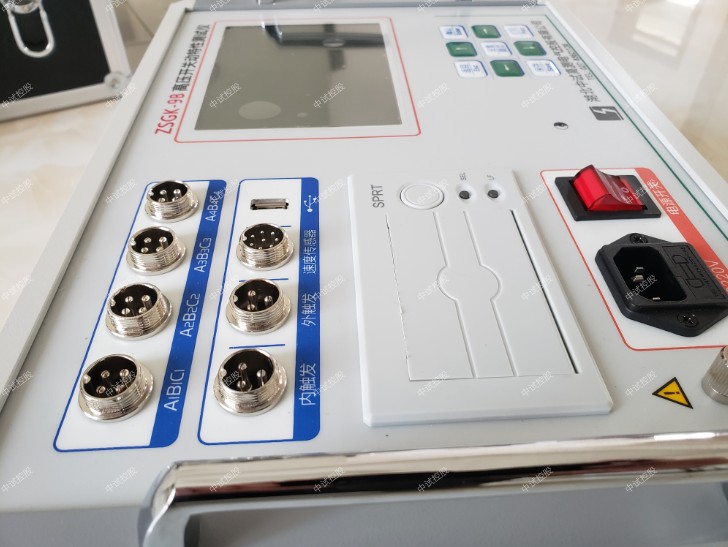

高压开关机械特性测试仪

1）10kV真空柱上断路器试验仪器可做电动操作和手动操作;

（2）适应500KV电压等级以内各种高压断路器的机械动特性测试；

（3）可实测行程和自定义行程；

（4）能够实现断路器的单合、单分、合分、重合,重分操作；

（5）中试控股接线方便，操作简单，操作时只需一次合（分）动作便可得到合（分）全部数据，可选择保存50组数据，提供后期查询和上传电脑*保存,也可现场调阅打印所有数据及运动曲线图；

（6）采用汉字提示以人机对话的方式操作；

（7）数据准确，抗干扰性强，体积小，重量轻，美观大方；

（8）机内配有时钟电路，可显示当前年、月、日、时、分、秒，即使断电，也能自动保存设置数据及测试数据；

（9）机内带有延时保护功能，断路器动作后能自动切断动作电源，很好的保护了断路器设备和高压开关测试仪；

（10）仪器内置直流电源,可选择范围:30-230V/10A),不存在常规整流电源输出瞬间的电压跌落,用以试验开关动作电压非常精确.

（11）能动态地为您分析出断路器每1ms时间内的、行程、速度之间的关系；

高压开关机械特性测试仪、10kV真空柱上断路器试验仪器

１.自检:

将打印机电源关断,中试控股按住SEL键后接通打印机电源,打印机进入自检测,打印出自检清单.

2 .运行:

 接通打印机电源,打印机走纸三点行后进入待命状态.此时指示灯亮,表示打印机可以从打印机接口接收数据进行打印.

在待合状态下,按一下按键(时间不超过1秒钟),指示灯灭,进入离线状态.再按一下按键(时间不超过1秒钟),指示灯亮,进入待命状态.在离线状态下,打印机忙线为“忙”状态不能接收数据。不论灯亮还是灯灭，按住按键1秒钟以上打印机开始走纸。走纸时指示灯灭。

打印过程中按一下按键，打印机打印完当前行后暂停打印，进入指示灯灭的离线方式。再按一下按键（时间不超过1秒钟）进入在线方式，继续打印；打印机暂停时按住按键1秒钟以上打印机开始走纸，可进行上纸操作。

3 .换纸:

翻下打印前盖，按通打印机电源，打印机走纸三点行后，进入待命状态，此时指示灯亮。按一下按键，指示灯灭，再按住按键1秒钟以上，打印机开始走纸；或直接按住按键1秒钟以上，打印机开始走纸。将打印纸的前端剪成三角形后，将打印纸推入打印机进纸口，打印纸会被打印机卷进。待打印纸从打印机机头上方出纸口处伸出一段时，按一下按键停止走纸，自动进入指示灯亮的待命状态。稍用力捏住弹性纸轴的两端，可将弹性纸轴上的纸卷字装到纸轴架上。

ZSKC-H 高压开关综合特性测试仪、10kV真空柱上断路器试验仪器
简介
随着社会的发展，人们对用电的安全可靠性要求越来越高，高压断路器在电力系统中担负着控制和保护的双重任务，其性能的优劣直接关系到电力系统的安全运行。机械特性参数是判断断路器性能的重要参数之一。ZSKC-H 高压开关综合特性测试仪即（高压开关机械特性测试仪/低电压动作测试仪）中试控股是依据最新的《高压交流断路器》GB1984-2003为设计蓝本，参照中华人民共和国电力行业标准《高电压测试设备通用技术条件》第3部分，DL/T846.3-2004为设计依据，为进行各类断路器动态分析提供了方便，能够准确地测量出各种电压等级的少油、多油、真空、六氟化硫等高压断路器的机械动特性参数。高压断路器在电力系统中担负着控制和保护的双重任务，其性能的优劣直接关系到电力系统的安全运行。机械特性参数是判断断路器性能的重要参数之一。

特征
1、7寸彩色大屏，windows操作系统，人性化操作界面，界面直观，触摸式按键，便于现场操作人员使用。
2、高速热敏打印机，方便现场打印测试数据。
3、机内集成式操作电源，无须现场二次电源，现场使用方便快捷。可提供DC20～265V可调电源，电流15A。任意整定分、合闸线圈的动作电压值,并可做断路器的低电压动作试验。
4、配备直线传感器、旋转传感器、万能传感器以及支架、专用固定多功能接头，安装极为方便，简捷。
5、适用于国内外生产的所有型号的SF6开关、GIS组合电器、真空开关、油开关。
6、开关动作一次，得到所有数据及图形。
7、主机可存储六千组现试验数据（可扩展存储卡），机内实时时钟，便于存档。
8、配备U盘接口，可直接把数据保存到U盘，上传到计算机进行分析、保存。
9、同时可测12路金属触头断口，六路合闸电阻测量。
10、内含包络线，通过多台（2-10台）开关测试的数值，生成标准包络线，进行对比。
11、内部抗干扰电路可满足500KV变电站内可靠使用。

参数

1、时间测量：12路
            固有分闸（合闸）时间
            分闸（合闸）相内不同期
            分闸（合闸）相间不同期
            合闸（分闸）弹跳时间（弹跳次数）
测试范围：0.01ms～20000ms，分辨率：0.01ms
2、合闸电阻测量：6路
                 固有分闸（合闸）时间
               分闸（合闸）相内不同期
               分闸（合闸）相间不同期
               合闸（分闸）弹跳时间（弹跳次数）
合闸电阻投入时间
测量范围：1～2000Ω,分辨率1Ω,精度1%（也可选配测量范围1-10000Ω）
3、速度测量：刚分（刚合）速度
            指定时间段（行程段或角度段）平均速度
4、测速范围：1mm传感器 0.01～25.00m/s，
0.1mm传感器 0.001～2.50m/s
0.5°角度传感器 1周波/ 0.5°
5、行程测量：动触头行程（行程）
             接触行程（开距）
             过冲行程或反程（超程）
传感器：50mm，分辨率:0.1mm
360线传感器：360о，分辨率:0.5о
 选配传感器：300mm、500mm、加速度传感器
6、电流：最大电流输出为15A，也可选配20A电流
7、交流电源 ：AC 220V ± 10%；50Hz ± 2%（也可做成交直流两用AC、DC150-250V）
8、直流电源：输出电压：20～265V连续可调，输出电流：≤ 15A(短时)
9、隔离开关测量范围：
⑴、电压输出：DC25-265V（可调）；
                                   ⑵、电源输出时间：0.01-20秒（可设置）；
⑶、断口信号最大采集时间为20秒；
⑷、可测断口合、分闸时间、三相不同期、中试控股弹跳时间及次数
10、储能机构测量
11、主机体积：380×280×140mm
12、使用环境： -10℃~+50℃
13、相对湿度：≤90%

10kV真空柱上断路器试验仪器高压开关的合分闸速度及分闸反弹幅值

一、使用仪器

1、可调直流电源

输出范围：电压加0~250V直流，电流应不小于5A．纹波系数不大于3％。

2、高压开关机械特性测试仪

要求仪器时间精度误差不大于0.1ms，时间通道数应不小于3个，至少有一个模拟输入通道。

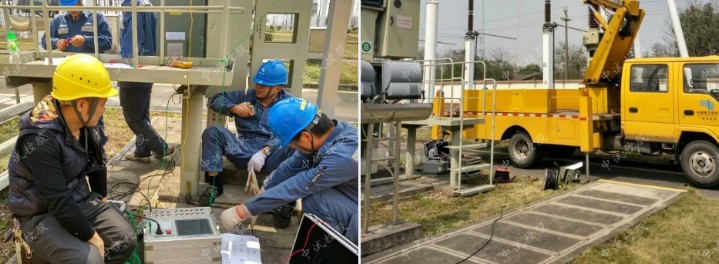

二、试验方法

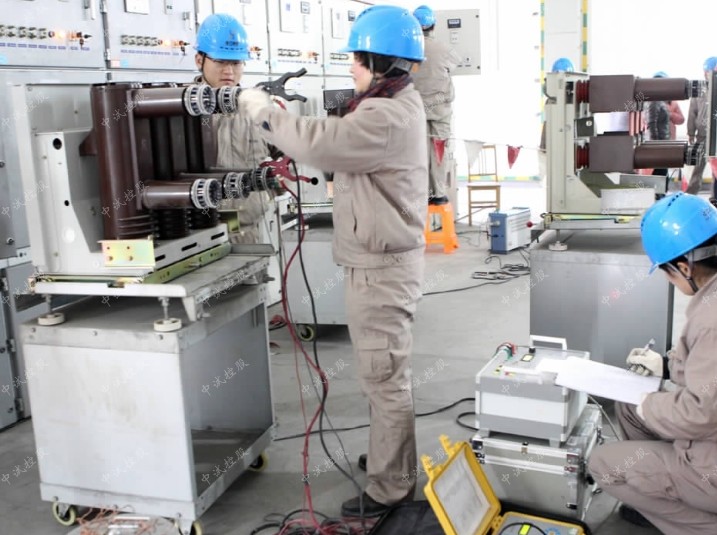

本项试验可结合断路器台、分闸时间试验同时进行，将测速传感器可靠固定，中试控股井将传感器运动部分牢固连接至断路器动触杆上。对利用断路特特性测试仪进行断路器合、分操作，根据所得的行程一时间曲线求得合、分闸速度以及分闸反弹幅值。

三、试验结果判断依据

1、合、分闸速度与分闸反弹幅值应符合制造厂的规定；

2、分闸反弹幅值一般不应大于额定触头开距的1/3。
