绝缘斗臂车试验系统规范书

绝缘斗臂车试验系统

产品介绍
绝缘斗臂车在带电作业过程中是频繁使用的机械设备，带电作业人员乘坐在斗臂车绝缘斗内进行带电作业，斗臂车的绝缘性能对带电作业人员的安全具有至关重要的作用。DLT 976-2005 《带电作业工具、装置和设备预防性试验规程》对绝缘斗臂车的电气试验具有严格规定，试验周期6个月，同时要进行绝缘上臂、绝缘下臂、绝缘外都、绝缘内衬、绝缘吊臂进行工频耐压试验。试验过程中应无闪络、无击穿、无明显发热。绝缘上臂还要求泄漏电流不大于400微安。

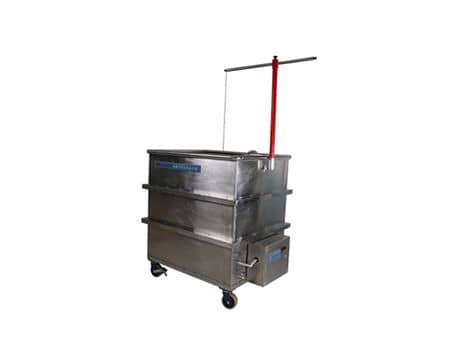

绝缘斗臂车试验系统由斗臂车测试水槽、高压电极、绝缘臂电极、无线微安表等设备构成。

绝缘斗臂车试验系统主要功能特点：
1、仪器试验方法符合DLT976《带电作业工具、装备和设备预防性试验规程》和DLT1476《电力安全工器具预防性试验规程》的要求。
2、试验台采用手自一体化设计，可以由计算机完成所有自动控制功能。关闭计算机采用试验台也可以完成自动测试的功能。
3、采用计算机控制时可以实时显示试验电压及8路泄漏电流曲线。
4、试验过程全自动进行，按照75%试验电压以下1kV/S, 75%试验电压以上0.1kV/S的速度试验，维持试验电压，计时到自动降压并记录泄漏电流，回零后自动断电，并给出提示，试验结束。
5、设备具有过流、过压、击穿保护。
6、试验设备具有高压危险警示灯显示。
7、仪器采用大屏幕液晶汉字显示，一屏显示输出电压、输入电流、高压泄流电流、计时时间等参数以及汉字提示内容。
8、试验台备有微型打印机，可以随时打印测试结果。

绝缘斗臂车试验系统主要技术参数：
1.输出电压量程：     250V（120kV）
2.电压测量误差：    ＜ 0.5 %U+0.3%满度
3.输入电流量程：      0 ~ 50.0 A
4.电流测量误差：     ＜0.2%I+0.3%满度
5.数显计时：          10 ~ 990 S
6.额定输出电压：      50 kV
7.额定输出容量：      10 kVA
