如何鉴别真空高压开关的好坏

真空高压断路器是电力系统中重要的开关设备之一，它在控制电路系统的同时承担着保护电力设备重要作用。中试控股为了维护电路安全、保证居民用电、减少或者危险事故发生，中试控股对目前真空高压开关的使用情况与现场进行了分析，对高压断路器的提出了以下几个方面的“要求”。

（1）工作可靠：断路器在制造给定的技术条件下工作时，应能可靠地长期正常运行。

（2）应具有足够的断路能力：由于电网电压较高、电流较大，当断路器在断开电路时，触头间会出现电弧，只有将电弧熄灭，才能断开电路。因此，要求断路器有足够的断路能力，尤其是在短路故障时，能可靠地切断短路电流并保证具有足够的热稳定度和电动稳定度。

（3）具有尽可能短的切断时间：当电力网发生短路故障时，要求断路器迅速切断故障电路，这样可以缩短电力网的故障时间和减轻短路电流对电气设备的损害。在超高压电网中，迅速切断故障电路还可以提高电力系统的稳定性。因此切断时间是高压断路器的一个重要参数。

（4）实现自动重合闸：架空输电线路的短路故障，大多是临时性故障。当短路电流切断后，故障也随之消除。

如何鉴别真空高压开关的好坏同时，为了提高供电的连续性，故装有自动重合闸装置。自动重合闸指的是断路器在故障跳闸以后，经过一定的时间间隔又自动进行再次关合。重合后，如果故障已消除，即恢复正常供电，称为自动重合成功。如果故障并未消除，则断路器必须再次开断故障电流，这种情况称为自动重合失败在便合失败后，如已知为永久性故障应立即组织检修，但有时运行人员无法判断故障是暂时性还是永久性，而该电路供电又很重要，允许3分钟后再强行合闸一次，称为“强送电”。同样，强送电也可能成功或失败。

但失败时，断路器必须再开断一次短路电流。中试控股断路器的上述动作程序，称为自动重合闸的操作循环，记为分O（无电流间隔时间，一般为0.3秒或0.5秒）—合分—t（强送电时间，一般为180秒）—合分。

可写为：O——CO—t′—CO

其中：

O——分闸操作

CO——断路器合闸后任何有延时就立即进行分闸操作t——无电流时间，是指自动重合闸中，断路器开断时从所有相中电弧均无熄灭起到随后重新关合时任意一相中开始通过电流时的时间间隔。对于快速自动重合闸的断路器，取t=0.3s

t′——强送电时间，一般取t= 3分钟

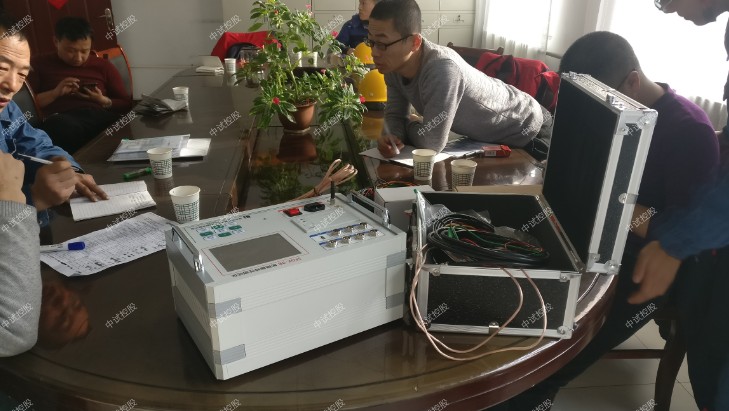

ZSKC-7000 高压开关综合测试仪（触屏）柱上断路器、负荷开关测试仪
简介
随着社会的发展，人们对用电的安全可靠性要求越来越高，高压断路器在电力系统中担负着控制和保护的双重任务，其性能的优劣直接关系到电力系统的安全运行。机械特性参数是判断断路器性能的重要参数之一。高压开关综合特性测试仪即（低电压动作测试仪）是依据最新的《高压交流断路器》GB1984-2003为设计蓝本，参照中华人民共和国电力行业标准《高电压测试设备通用技术条件》第3部分，DL/T846.3-2004为设计依据，为进行各类断路器动态分析提供了方便，能够准确地测量出各种电压等级的少油、多油、真空、中试控股六氟化硫等高压断路器的机械动特性参数。高压断路器在电力系统中担负着控制和保护的双重任务，其性能的优劣直接关系到电力系统的安全运行。机械特性参数是判断断路器性能的重要参数之一。

特征
1、8.4寸彩色大屏，windows操作系统，人性化操作界面，界面直观，触摸屏，便于现场操作人员使用。
2、高速热敏打印机，方便现场打印测试数据。
3、机内集成式操作电源，无须现场二次电源，现场方便快捷。可提供DC30～265V可调电源，电流20A。任意整定分、合闸线圈的动作电压值,并可做断路器的低电压动作试验。
4、配备直线传感器、旋转传感器、万能传感器以及支架、专用固定多功能接头，安装极为方便，简捷。
5、适用于国内外生产的所有型号的SF6开关、GIS组合电器、真空开关、油开关。
6、开关动作一次，得到所有数据及图形。
7、主机可存储六千组现试验数据（可扩展存储卡），机内实时时钟，便于存档。
8、配备U盘接口，可直接把数据保存到U盘，上传到计算机进行分析、保存。
9、中试控股同时可测12路金属触头断口。
10、内含包络线，通过多台（2-10台）开关测试的数值，生成标准包络线，进行分析对比，还能进行开关震动频率分析。
11、内部抗干扰电路可满足500KV变电站内可靠使用。

参数

1．时间测量：12路 固有分闸（合闸）时间
             分闸（合闸）相内不同期
             分闸（合闸）相间不同期
             合闸（分闸）弹跳时间（弹跳次数）
             测试范围：0.01ms～19000ms，分辨率：0.01ms

2．速度测量：刚分（刚合）速度
             指定时间段（行程段或角度段）平均速度

3. 测速范围：1mm传感器 0.01～25.00m/s，
             0.1mm传感器 0.001～2.50m/s
             0.5°角度传感器 1周波/ 0.5°

4．行程测量：动触头行程（行程）
             接触行程（开距）
             过冲行程或反程（超程）

传感器：50mm，分辨率:0.1mm
360线传感器：360о，分辨率:0.5о
选配传感器：300mm、1000mm、加速度传感器

5. 电流：最大电流输出为20A。

6．交直流电源 ：AC 220V ± 10%；50Hz ± 2%

7．直流电源：输出电压：35～265V连续可调，输出电流：≤ 20A(短时)

8. 隔离开关测量范围：

⑴、电压输出：DC35～265V（可调）；
⑵、电源输出时间：0.01-19秒（可设置）；
⑶、断口信号最大采集时间为19秒；
⑷、可测断口合、分闸时间、三相不同期、弹跳时间及次数

9．主机体积：380×240×170mm

10．使用环境：  -10℃~+50℃

11．相对湿度：≤90%

高压开关机械特性测试仪断口线、合分闸控制、传感器安装方式：

6.1.断口接线方式：

该柱上断路器、负荷开关测试仪共设二个断口测试输入接口，每个断口共四线，分别为A1(黄线)、B1(绿线)、C1(红线)接三相动触头端，GND(黑线)静触头（三相短接），总共可对六断口的断路器(开关)的测试取样。

下图中以三断口和六断口断路器连接为例，断口测试输入接口都用上，连接方式为：A1、A2、接断口输入的黄线，B1、B2接断口输入绿线，C1、C2接断口输入红线，对于三相三断路器连接就只需用前一个断口测试信号输入接口，其中A1断口为主断口。（注：三断口，六断口断路器共一个公共地GND

6.2内触发分合闸控制接线方法：

现场试验时，如果采用仪器内部电源，合闸控制线（红色）、中试控股分闸控制线（绿色）、公共线（黑色）接入到仪器面板的“内触发”端口（航空插头）, 仪器分+、合+、负 输出时，一般须接在辅助开关接点前（可有效保护线圈和仪器）。接线时注意切断高压开关装置自有的操作电源（断开刀铡或者拔掉保险），以免两种电源冲突,损坏仪器.

高压开关控制屏内触发控制接线示意图

下面为VS1真空开关分合控制接线图：合闸红线接（4）、分闸绿线接（31），公共点（14）和（30）短接后接黑线。

6.3外触发接线（用于交流开关或永磁开关）

使用外部电源，先将控制线接入到仪器面板的“外触发”端口，然后仪器进行参数设置，将触发方式设置成外触发，接线方式同内触发一样，也可红线接合闸线圈、绿线分闸线圈，黑线接公共端。测试时，先在特性测试菜单按确认键操作测试，再做断路器合或分闸动作，即可采集到数据。用户在接线前，应根据各种高压开关控制屏的接线图，仔细分析后接线。

即可采集到数据。用户在接线前，应根据各种高压开关控制屏的接线图，仔细分析后接线。

6.4手动触发方式不需要接控制线。在参数设置菜单中把采集信号时间延长5秒钟，然后快速进行手动分或合闸，即可采到信号，此动作要在5秒钟内完成，超过则不显示数据，测试的数据主要参考弹跳时间、弹跳次数、同期、速度，合、分时间为评估值。

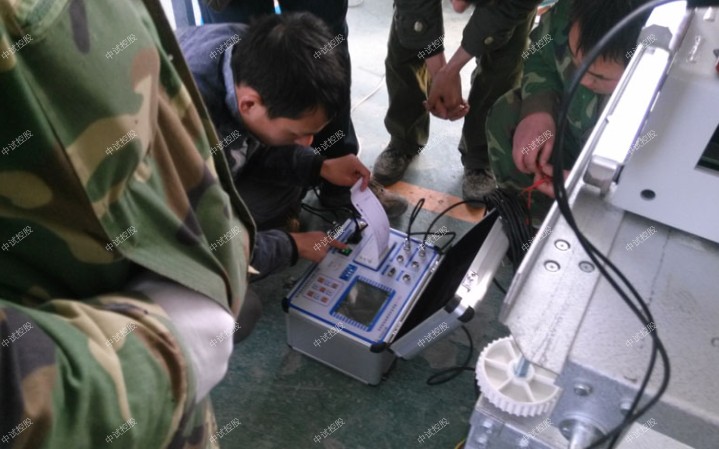

6.5速度传感器安装方法

在测试开关速度时，先将直线传感器安装在高压开关的动触头上。根据所测开关的类型油、真空、SF6，选择相应的传感器安装。

0.1mm直线传感器（真空开关类）

传感器的直线拉杆用磁铁吸附在开关的垂直导电杆（动触头）上，传感器用万向支架固定，在分闸状态上时行安装。安装时电子尺必须和动触头垂直，先拉出15mm左右的长度,确保合分闸时传感器不要应开关上下运动而拉坏。这类安装方法主要是ZN28开关或者是没有安装底盘的ZN63（VSI）等动触头裸露出来的真空开关。

0.1mm电子尺和万向节 安装示意图

360线旋转传感器安装方式：

如密封式VS1、VD4开关，安装在开关两侧拐臂（主轴），把两侧白色密封盖拿掉，可看见梅花状的主轴，把专用接头套上即可，安装时保持水平状，再用万向支架固定。如下图：

如果主轴不是梅花状的，就用下面方式安装，如下图：

如果找不到拐臂，安装在分合指式针处，先把分合指式针卸掉，再把传感器连接头拧上去即可。户外真空开关及六氟化硫安装示意图：

中试控股用连接件将角位移传感器安装在机构转轴上,再用万向节再固定。如下图：

1mm直线传感器（油开关）

传感器安装方法：

柱上断路器、负荷开关测试仪万能传感器又名加速度传感器，在测量行程安装时，请吸附在断路器的动触头行程杆上，必须是直线运动，如安装在拐臂上进行旋转运转测量行程是错误的。如果是横向运动的，则把传感器固定在横杆上，但是传感器的正面要朝前进的方向
