开关柜局部放电综合在线监测系统性能参数

时间：2020-11-27

开关柜局部放电综合在线监测系统性能参数

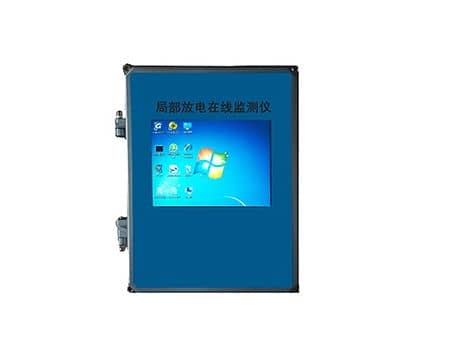

开关柜局部放电综合在线监测系统

功能及特点
1、抗干扰能力高，监测数据准确
系统采用多种抗干扰措施，能够有效的去除现场环境中的干扰，准确提取局部放电信号，判断设备运行状况；
2、安装简便、快捷
由于电力行业的特殊性，不能长时间停电施工，该系统在设计初按照简便快捷的宗旨，无需改动原有设备结构就能够快速安装，且安装后不影响设备正常运行，维护简单。
3、无需停电即可查询、设置参数、维护
该系统采用模块化设计，采用统一数据总线的方式，无需停电即可对各单元进行数据查询、参数设置。
4、多种监测手段结合，测量数据更加有效
采用声电联合测试（超声波法和地电波法），通过声电数据结合分析，能有效的提取局部放电信号。
5、多种数据分析手段
系统可显示实时波形、趋势图、频域分析图等多种图形，能够有效的分析放电种类及疑似故障点。

开关柜局部放电综合在线监测系统组成
本监控系统主要由安装在站房内的控制器和安装在各个开关柜中的不同种类检测器组成。每个开关柜内部结构分上中下三层。上层为控制设备；中层为开断装置；下层为电缆层并有母线与中层设备连接。本系统在下层安装局部放电传感器。

开关柜局部放电综合在线监测系统技术参数

技术特性
通道数	16个电信号接口
采样率	最大200MGa/s
采样精度	12bit
量程范围	0.01mV～20V/100dB
频带范围	10kHz-100MHz
本量程非线性误差	5%
电源模式	内置锂电池/AC 220V
显示
显示屏	6.5寸 TFT真彩色触摸液晶显示屏
分辨率	640×480
操作	全触摸屏操作
存储
物理存储	4GB
硬盘	32G固态硬盘用于存储试验记录及试验数据
接口
RS232*2	用于与PC机同步传输接口
USB*2	可外接鼠标键盘，以及外接移动存储设备
电信号接口	16路BNC接口，用于信号输入
网口*1	用于连接网络
通用说明
CPU	主频1.6GHz
系统	WIN7
使用环境温度	-20℃至60℃
存储环境温度	-20℃至45℃
