智能型超声波可视化检测仪核心参数

时间：2020-11-27

智能型超声波可视化检测仪核心参数

智能型超声波可视化检测仪原理：
当电气设备局部放电发生时，放电区分子间会剧烈撞击，及放电发热导致体积的改变，这些都会产生脉冲压力波。超声波就是其中频率大于 20KHZ，人耳无法识别的声波分量，可将局部放电源看作点脉冲声源，遵循机械波的传播规律，声波以球面波的形式向四周传播，在不同介质中传播速度不同，不同介质交界处会产生反射和折射现象。通过声波的采集，可将超声波信号转换为电压信号，然后经过分析处理，得到表征设备局部放电信息的各种特征量。通过分析这些特征量，就可以有效地对介质的绝缘缺陷情况进行判断。

智能型超声波可视化检测仪产品简介：
智能型超声波可视化检测仪是通过采集电力线路、台区设备异常超声波信号并经过软件分析来诊断电力线路故障隐患的检测仪器，此仪器是在不停电的状态下实现判断故障隐患的位置和故障类型。仪器通过超声波探测器（超声波传感器）采集超声波异常信号后，传输到主机，同时通过主机内置的分析软件准确诊断出故障隐患类型及严重等级，并转换为可听声音信号及波形输出，帮助巡检人员准确发现线路故障隐患，预防恶性故障的发生，避免了不必要的停电，提高了供电可靠性，同时也提高了巡检人员工作效率和降低了巡检人员劳动强度。

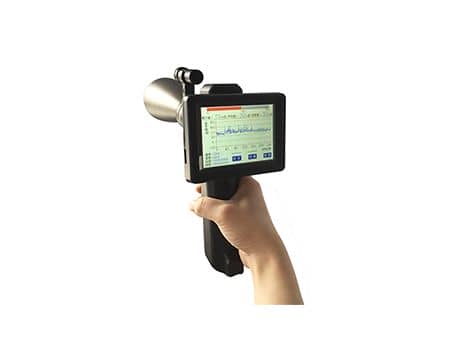

智能型超声波可视化检测仪

技术参数

测量范围		局放量	0-70dB
		温度	温度：-40-120℃
		湿度	湿度：0-100%RH
测量精度		局放量	分辨率1
		温度	分辨率0.01
		湿度	分辨率0.05
信息输出		TFT液晶	320×240，真彩ＴＦＴ，支持触控，良好人机交互
		耳机接口	声音通过外接耳机输出
		USB接口	数据存储至外插U盘
使用条件		电源	支持三种供电方式，方便室内和户外使用。外置电源：AC：220V 外置充电宝：DC：5V 1A 内置锂电池：DC3.7V 2A
		环境温度	0~+50 ℃
		相对湿度	≤80％ RH
存储条件		环境温度	-10~+55 ℃
		相对湿度	≤95％ RH
外观参数		体积	35319090mm
		重量	约0.6KG
技术指标
功能指标	●将检测到的异常信号转换为直观波形和可听频谱 ●具备GPS定位、录音、数据存储等功能 ●具有系统自校验功能，开机自动校验，提高测量准确度 ●具有温湿度自动补偿功能 ●显示屏为高分辨率彩色触屏、便于人机交互 ●可带电检测，不影响正常运行 ●采用进口传感器，超强灵敏度，性能稳定可靠 ●支持分析专家软件 ●强大的云分析管理平台，可呈现区域预测、故障走势、地图查询
性能指标	信号转换器		灵敏度:-70dB ；光束发散角:72°；电容:1900pF ；输入电压:10VAC ；接收中心频率:40kHz；
	存储容量		支持最大4G存储；可储存达40K组数据；
	GPS		具有高达 50 个的并行通道，快速搜星；采用无源陶瓷天线，可直接接收 GPS 卫星信号；配备IPX接口，可扩展有源天线，适合车载时使用。冷启动仅需27S。
	系统电源		DC3.7V锂电池；容量约8000mAH；全载运行，可持续供电8小时；正常工作运行12小时；低功耗工作运行20小时；关机状态下功耗40uA。
	录音		WAV格式；能录48KHz采样率的音频。默认支持录音12秒。
	CPU		采集速度：10K每秒；采集精度：16位AD。
	温湿度		温度：-40-120℃ ±0.5℃ 湿度：0-100%RH ±4.5%RH
	显示屏		3.5寸；触控屏；分辨率：320*240
