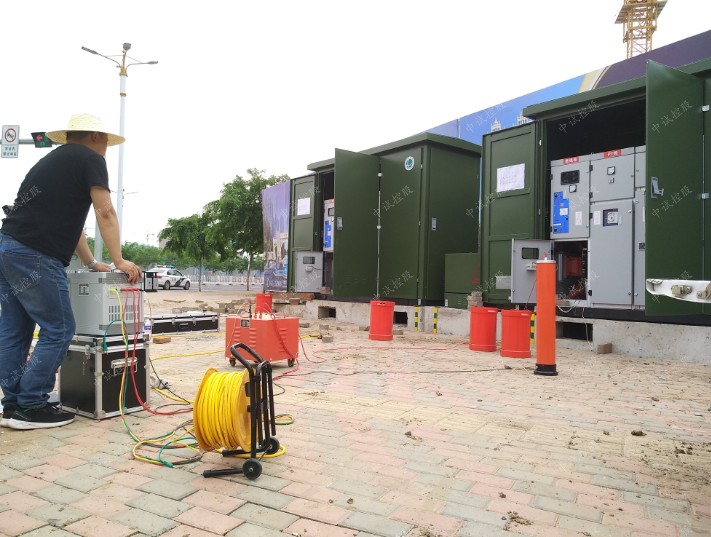

电缆振荡波局放检测系统 性能参数

电缆振荡波局放测试系统系统参数
1.系统构成：
单元 1 ：DAC 系统包含控制模块, 高压直流 (HVDC) 发生模块, 高压开关以及局放检
测模块
单元 2 ：降频电容(针对测量短电缆准备的)
200 nF / 30 kV或者 60 kV
2.电压和操作 电压和操作
电源 单相, 94 V – 250 V, 48 Hz – 63 Hz, 500 VA
DAC 输出电压最高0 kV peak / 21 kV RMS
最高. 40 kV peak / 28 kV RMS
最高. 60 kV peak / 42 kV RMS
DAC 频率范围 30 Hz – 500 Hz (根据 IEC 60060-3)
3.运行
4.被测物电容 0.025 µF – 5 µF (相当于大约 20 km 长的电缆)
5.电缆中间接头定位 集成在校准模式下
6.局放测量范围 5 pC – 100 nC
7.局放测量分辨率 1 pC
8.软件套件包含 TDR, 局放定位图, 局放相位模式图
9.(PRPDA), 模式识别, 导入旧的数据格式, 测试报告生成器
10.安全特性 带有“紧急关断”以及 “高压输出” 指示灯的安全控制盒以及放电棒
11.运行工况 环境温度：0-50°C
12.环境湿度：5-90％相对湿度, 无凝露
13.DAC 系统重量和尺寸 75 kg 620 x h690 mm
14. 80 kg 620 x h690 mm
15. 90 kg 620 x h890 mm
16.航空箱尺寸 780 x 780 x h1250 mm
17 .780 x 780 x h1400 mm
18.降频电容及附件 500 x 900 x h700
