局部放电检测系统核心指标

时间：2020-11-27

局部放电检测系统核心指标

◆

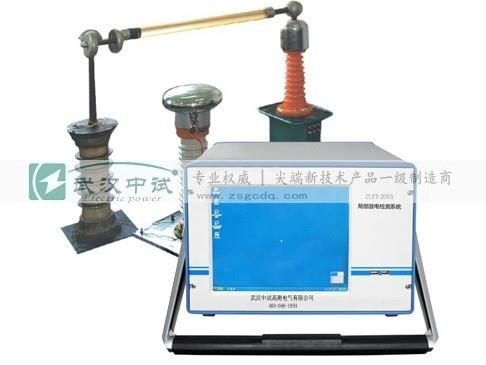

局部放电检测系统

用途
局部放电检测系统是目前国内更先进的数字式局部放电测试系统。该系统采用了多通道、高速连续采集技术，保证了检测信号的完整性、真实性和可靠性；采用独立动态数字滤波技术和程控滤波技术相结合，能够更有效地去除干扰；同时，该系统具有全程控自动校准、自动电源同步和自动记录功能，极大地方便了现场局部放电试验。具有灵敏度高，适用的试品范围广等优点。它是具有我国特色并达到国际先进水平的新一代局部放电检测仪，适用于电机、变压器、互感器、电缆、套管、电容器及其它高压电器的局部放电定量测试。
1、功能强大，技术先进，满足更新国家标准GB7354标准。
2、小型化产品，便于使用、携带。
3、新型数字滤波及干扰抑制功能，使现场干扰能够得到更有效的抑制。
4、具备全程控自动校准、自动同步、自动电压记录、自动测量存储回放等功能。
5、采用正弦、点阵等多种视图显示方式，用户操作和诊断更加简便自如。

6、功能扩展性强，如脉冲极性鉴别和平衡回路方式的局部放电测量等功能。

◆局部放电检测系统技术参数

工作环境温度	－20℃～45℃
电源	0~220V（1±10％） 50Hz（1±3％）
检测灵敏度	< 0.1 pC
检测通道数	2个
采样率	20MHz/每通道
采样精度	12Bit
测量信号频率范围	0.1pC~1000nC
主机系统	Windows XP
带宽选择	低端：10、20，30，80kHz（OFF）高端：100，200，300 ，1M（OFF）Hz多个档位可调, 上下截至频率与其标称值间的误差不超过±5％
增益档位	5档
视在电荷量的线性度误差	±5％
视在电荷量的对正负脉冲相应的不对称误差	±5％
视在电荷量的量程换档误差	±5％
视在电荷量的低重复率脉冲相应误差	±5％
同步功能	内外自动同步功能，可与任意频率同步
开窗功能	任意相位开窗、可开对称窗、正窗、反窗
测量模式	有校准、测量、图形分析等模式
校准模式	有多参数的校准、存储、测量模式
检测阻抗的调协电容范围	25pf～6000pf
校准脉冲发生器输出范围	10pC~2000pC
标准脉冲发生器脉冲分辨时间	< 100nS
数据存储	硬盘、USB及所有Windows XP支持存储设备
局放仪主机接地端子	> 10 mm2
外观	测量显示一体化
检测阻抗	每个阻抗都标明其更大允许工作电流，测量阻抗能在通以该电流时连续工作1小时无任何损坏。每个阻抗都有过电压保护装置，能承受雷击标准冲击电压100V而无损坏。

•校正脉冲主要参数：

输出电荷量档位	10 PC、25pC、50PC、100pC、200pC、250pC、400pC、500PC、1000pC、2000pC
输出较准脉冲电压值	6档可调：0.2V、0.5V、1V、2V、5V、10V
较准电容值	5档可调： 50pF、200pF
校准脉冲电压上升时间	＜60ns
较准脉冲电压波形衰减时间	＞100μs
输出阻抗	＜100Ω
非线性误差	<5%

•检测阻抗独立的 12 个检测阻抗技术参数

	调谐电容量			通流容量限值
	更小	中间值	更大	有限值
1	6pF	25pF	100pF	30mA
2	25pF	100pF	400pF	60mA
3	100pF	400pF	1500pF	120mA
4	400pF	1500pF	6000pF	250mA
5	1500pF	6000pF	25nF	500mA
6	6000pF	25nF	100nF	1A
7	25nF	100nF	400nF	2A
8	100nF	400nF	1.5μF	4A
9	400nF	1.5μF	6.0μF	8A
10	1.5μF	5.0μF	25μF	15A
11	6.0μF	15μF	60μF	25A
12	15μF	60μF	250μF	50A
