无局放变频谐振试验系统核心参数

无局放变频谐振试验系统

用途

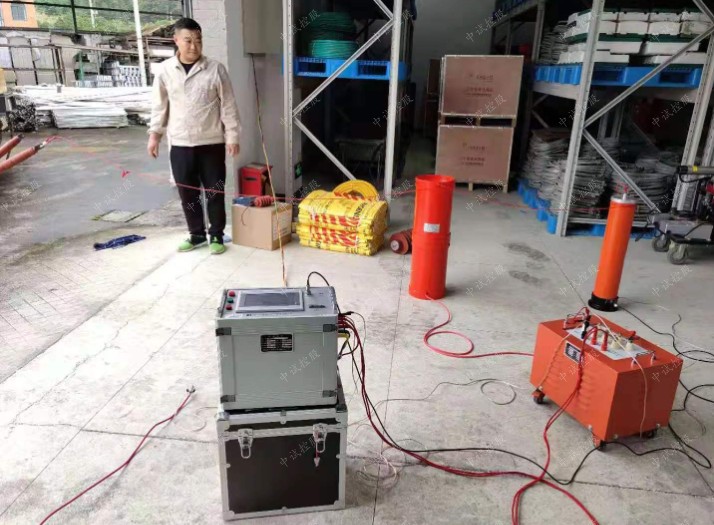

    无局放变频谐振试验系统由：无局放变频电源柜、智能型屏显变频电源控制箱、无局放励磁变压器、无局放补偿电抗器、无晕交流分压器、局部放电检测仪组成。
    装置按照试验要求定制，可以满足750kV及以下电气主设备局放试验、电力变压器的感应耐压及局放试验；及 GIS 等电气主设备交流耐压试验。成套装置的所有金属外壳均采用防腐蚀、防锈蚀的材料制成，结构坚固、牢靠。外表面有防止金属氧化的涂层，涂层均匀美观。设备能在户外条件下正常工作，其外壳防护等级符合IP66的要求。主要部件均有符合国标的不锈钢铭牌及端子标志。字样、符号清晰耐久，铭牌在设备正常运行时其安装位置明显可见。装置中的充油设备在经正常情况的运输后，不会出现渗漏油现象。
    成套装置具有手动试验（自动调谐）、自动试验模式。成套装置的控制设备、励磁变压器及其高压电抗器在1.2倍额定电压下，高压侧试品或设备对地闪络时，不会对人身造成伤害，试验设备不会出现有害的机械或热应力以及电气性能损伤或损坏。具有抗电场干扰能力，在强电场干扰下，测量精度与控制保护满足要求。具有良好的磁屏蔽，元件、引线均采用高导磁材料屏蔽，无空间辐射。
    成套装置采用串联谐振法升压，试验要求励磁变压器的输出电压较低，更加稳定可靠。

◆无局放变频谐振试验系统的保护功能如下：
    1.输入电压保护：当输入电源欠压、不平衡或缺相，则控制箱内相应的保护电路动作，切断高压输出，并屏显上提示报警。
    2.过电压保护：可任意整定，当成套装置的输出电压值达到保护整定值时，自动切断输出，并在屏幕上提示报警。
    3.短路（过流）保护：当变频柜输出短路或输出电流达到保护整定值时，可自动切断输出，并在屏幕上提示报警。
    4.击穿闪络保护：当高压侧发生放电或对地闪络时，可自动切断输出。
    5.零位保护：必须零起升压，否则输出不会启动。
    6.掉电保护：当输入电源突然断电时，系统利用电路中的剩余电量及时关闭输出信号，确保系统安全关闭。
    7.超温保护：出入口风温实时显示在屏幕上，并根据环境温度的不同由单片机进行数据处理，如变频柜超温，将发出报警信息。
    8.冷却风机联动保护：当风机因故障不能运转时，变频电源则不能启动或自动切断输出。同时具备风机电源相序自动识别功能，无需换相。
    9.输出电压限制功能保护：当设定高压电压，在试验中，当误操作升高电压或者有异常情况发生时，确保输出的电压不会超过设定的高压电压。
    10.缺相保护：当输入电源缺相时，无法正常工作时，屏幕上显示缺相，同时关闭系统。
    11.过载保护：当输出电流超过整定电流时，控制箱自动关闭变频电源的输出，此时有相应的提示。无局放变频谐振试验系统技术参数
        1)、设备型号及名称：无局放变频谐振试验系统
        2)、输入工作电源：三相380V±10%，50Hz
        3)、额定输出功率：3~500KW（可按需定制）
        4)、额定输出电压：单相0～350V
        5)、输出电压波形：标准正弦波，波形畸变率≤1.0%
        6)、额定输出频率：30～300Hz
        7)、频率分辨率：0.1Hz
        8)、局放量：≤10pC
        9)、允许运行时间：额定容量下允许运行时间90min
       10)、噪音水平：≤85dB
