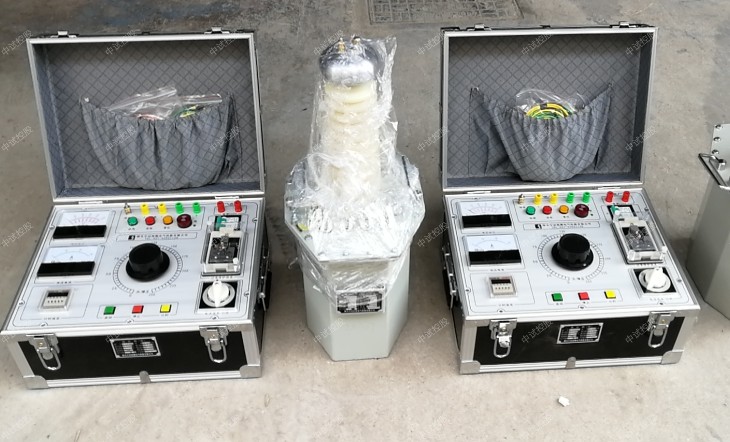

10kv二次回路工频耐压试验仪用于对各种电器、电气设备、绝缘材料等进行规定电压下的绝缘强度试验，考核产品的绝缘水平，发现被试品的绝缘缺陷，衡量承受过电压的能力。是供电企业、大型工厂、冶金、发电厂、铁路等需要电力维修部门的必备设备。中试控股的10kv二次回路工频耐压试验仪广泛应用于电工制造部门、电力运行部门、科研单位和高等院校。10kv二次回路工频耐压试验仪分为一体式装置（30kV以下）和分体式装置两类。

中试控股的10kv二次回路工频耐压试验仪可根据用户要求配置油浸式、干式或者SF6气体式等各种试验变压器。

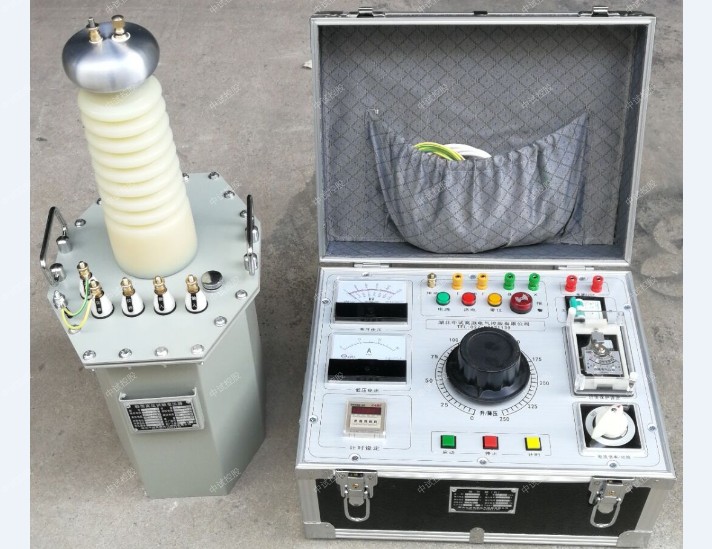

1．  接上外部电源，合上电源开关,控制箱绿灯、黄灯亮

(如果黄灯不亮,则说明输出调节手柄不在零位,可逆时针旋转调至零位,直到黄灯亮)，表示可进行试验操作。

2．  按照被试品正常试验所需电流大小和耐压时间，选定电流 倍率转换/切除开关的位置,并设定好过流继电器、时间继电器的动作值。（变压器初级）过流动作设定值=过流继电器刻度盘读数×10×K，其中K为电流倍率转换/切除开关的状态值，分别为1、2、OFF，开关处于×1、×2位置的K值分别为1、2，切除位置为OFF（切除过流保护。

3．  以上所有工作完成后，中试控股表示可以送电操作：按下启动按钮，绿灯灭,红灯亮,一次主回路吸合，调压器受电。顺时针旋动调压器手柄，调压器升压。此时黄灯灭。密切注意高压电压表的指示，当升到被试品的耐压值时，按下计时按钮并注意被试品的情况。

4．  当耐压计时到时，操作箱自动声光报警。应立即逆时针旋转调压器手柄至零位，按停止按钮和计时按钮，红灯灭，绿灯和黄灯亮。试验即告完毕。

5．  在升压或耐压过程中，如发生短路、闪络、击穿等过流时，过流继电器动作，切断主回路。此时应将调压器逆时针旋转至零位。

6．  再次使用时,重复上述步骤。

320×240液晶显示器、高速热敏打印机。

可选择3路、4路、8路等多路测量，高精度传感器和高性能14位AD采集芯片。

人机对话全键盘操作方式，智能化工作全过程，任选自动方式和手动方式。

可选显示高压电压、电流，低压电压、电流，时间及耐压结果等数据，显示直观明了。

完善的过压、过流保护，任意设定输出电压、高压电流上限、低压电流上限和计时时间。

自动试验时可在任意点实现升压或降压的暂停，便于在试验中观察试品情况.

具有回零检测功能，回零确定后才可进行试验，安全可靠。

具有绝缘电阻测试功能，直接反映被试品绝缘强度。

逼近式调压算法，中试控股到达设定电压后自动耐压计时，计时结束后自动降压回零。

超过设定高压电流或低压电流时自动切断电压输出，降压回零，并发生声光报警。

试验过程中，都可以按取消按钮退出任何试验。试验出现异常，可以按紧急开关切断高压输出。

精良的软硬件抗干扰设计，多种抗干扰手段，适应恶劣电磁环境。

自动错误诊断，易于发现和解决问题。

支持阶段升压（3阶段），可任意设置每阶段电压值，便于发现试品问题。（选配）

支持升压速度智能控制，分0.5kV/S，1kV/S

，1.5kV/S，2kV/S，2.5kV/S，3kV/S，6档速度，方便用户自由选择。

支持交直流两用功能，任选AC/DC试验方式。

二次回路交流工频耐压试验什么时候做？
一次回路主要是电力回路，一般设计电压在380V的用500V兆欧表来进行测量电阻。具体方法是用兆欧表的一根线连接在被测的导线上，另外一根线连接在良好接地点或被测绝缘设备外壳上，中试控股按照设计和相关标准来确定导线或用电设备的绝缘状况好坏。超过500V的用1000V的兆欧表进行测量，方法同上。

高压部分的绝缘测试需要使用专用设备进行耐压试验。二次回路主要是指仪表及控制回路，进行二次回路的测量需要注意的是当测量导线的绝缘时，要断开相关的仪表元器件后方可以进行绝缘测量，以免损坏一次仪表元件，测量的方法同上。
　　（1）被试回路不能接错，所接设备断开点清楚，严防试验电压穿越到其他设备上。
　　（2）通知运行与检修的有关人员，必要时派人到现场检查，确实无人工作后方可实验，实验时各端应有人监护看守，防止触电伤人。
　　（3）二次回路耐压试验时，需将互感器二次绕组的保护接地线拆开，试验结束后立即恢复。
　　（4）电压互感器二次通电试验时，应将高低压开关 （熔断器）拉开，严防倒供。
　　二次回路是高压设备的保护、控制、测量及光声信号以及连接的总称。回路通电和耐压试验是二次设备的两种检验方式。由于二次回路接线错踪复杂，进行试验应注意以下几个方面。
　　（1）试验之前，核对图纸和接线，确认所试回路与运行回路已无牵连，不会发生串电，应该断开的各连线接点均已断开或已采取措施。
　　（2）试验之前，应通知值班负责人和有关人员，停止被试回路上的其它工作，中试控股并对可能进入试验范围的各侧门道派人现场看守，防止外部人员触电。
　　（3）进行二次回路试验若需拆除互感器的保安接地点、二次工作接地和其它连线时，应逐一记录清楚，以防工作完毕恢复时发生遗漏、错接而造成二次设备性能改变以及出现隐蔽性缺陷。
　　（4）电压互感器二次回路通电试验应先检查一、二次刀闸、熔断器确已断开，避免反充电或使其它回路设备带电酿成事故。

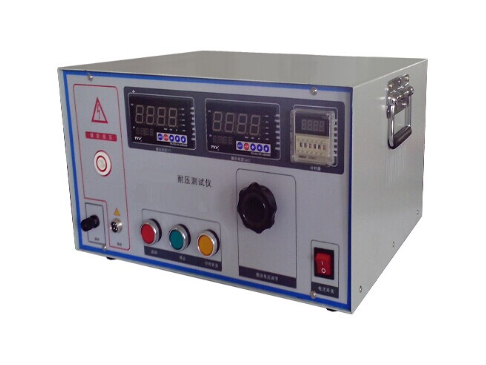

ZSNY-5KV二次回路工频耐压试验装置

该仪器能检测被测试仪器、电器的绝缘结构或材料的绝缘强度等技术指标，被广泛用于电工器材、电器仪表、变压器、电源线、电度表、电机、电源插头座、电缆线等的耐压测试，为国家安全标准的实施提供了测试手段，因而更显示出其重要性，成为科研机关、计量测试部门和电力、电子行业检测电气装置、电子仪器和家用电器等方面必不可少的仪器设备。
该仪器外形美观、中试控股输出电压由数码管显示，清晰、直观、准确。各参数设置用小键盘输入，操作方便。整机技术先进，布局合理，具有准确度高、可靠性好、维修方便等优点。

特征
外观与键盘
1、前板有：输出电压调节旋钮、按键、中试控股电流表，电压表，计时器、高压输出插孔、高压输出棒控制端口（此端口连接时，键盘“启动”键失效）、接地端钮。
2、后板有：AC220V电源插座及开关，电源插座内含10A保险管。

按键功能介绍
1、电压表：AL1过压电压报警设定；
2、电流表：AL2过流电流保护设定，AL1过流电流报警设定；
3、计时器：时间报警设定；
4、电源开关：仪器供电；
5、启动按键：电压输出控制；
6、停止按键：电压输出关闭；
7、计时按键：控制计时器的电源；
8、输出电压调节盘：调节输出电压。

参数
1、工作电源： AC 220V±10﹪,50HZ，5A
2、输出电压： AC  0.5～5KV，±3﹪
3、击穿电流： AC  2～200(mA) ±3%, 任意设定
4、环境温度： 0～40℃
5、相对湿度： 不大于75%

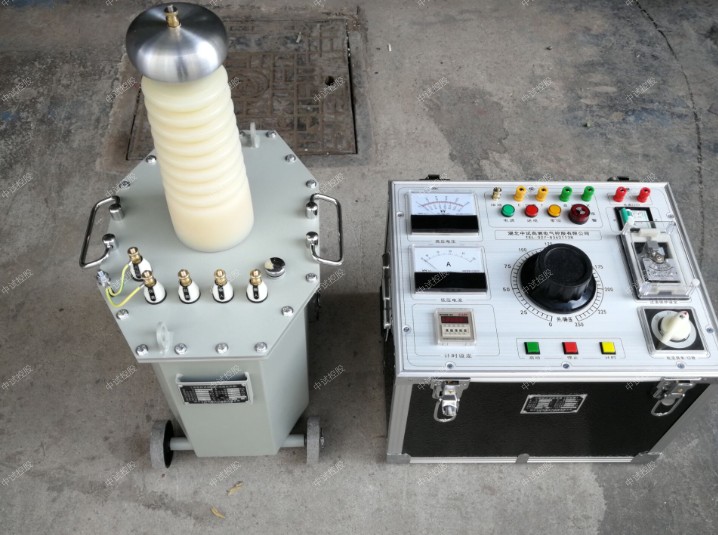

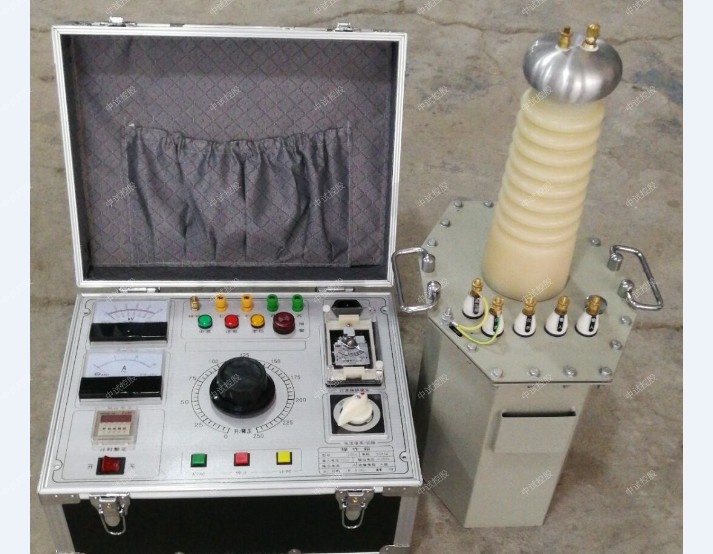

ZSYD(JZ)-3kVA/50kV工频耐压试验装置(中试控股交直流试验变压器及控制箱)
主要技术参数：
高压试验变压器参数：
容量：3KVA
输入电压：AC200V  50Hz
输入电流：15A
输出电压：AC：50KV    DC70KV
输出电流：AC:100mA    DC:71.4mA

控制箱参数：
容量:3KVA
输入电压:AC220V 50Hz
输入电流:13A
输出电压:0～250V
输出电流:0～15A

ZSYD(JZ)-5KVA/50KV工频耐压试验装置(中试控股交直流试验变压器及控制箱)

高压试验变压器参数：
容量：5KVA
输入电压：AC200V  50Hz
输入电流：25A
输出电压：AC：50KV    DC：70KV
输出电流：AC:100mA    DC:100mA

控制箱参数：
容量:5KVA
输入电压:AC220V 50Hz
输入电流:23A
输出电压:0～250V
输出电流:0～25A

ZSYD(JZ)-10KVA/50KV工频耐压试验装置(交直流试验变压器及控制箱)

高压试验变压器参数：
容量：10KVA
输入电压：AC200V  50Hz
输入电流：50A
输出电压：AC：50KV    AC：70KV
输出电流：AC:200mA    AC:142.8mA

控制箱参数：
容量:10KVA
输入电压:AC220V 50Hz
输入电流:45A
输出电压:0～250V
输出电流:0～50A

ZSYD(JZ)-10KVA/100KV工频耐压试验装置(中试控股交直流试验变压器及控制箱)

高压试验变压器参数：
容量：10KVA
输入电压：AC200V  50Hz
输入电流：50A
输出电压：AC100KV   DC140KV
输出电流：AC100mA   DC71.4mA

控制箱参数：
容量:10KVA
输入电压:AC220V 50Hz
输入电流:45.5A
输出电压:0～250V
输出电流:0～50A

ZSYD(JZ)-15KVA/100KV工频耐压试验装置(交直流试验变压器及控制箱)

高压试验变压器参数：
容量：15KVA
输入电压：AC400V  50Hz
输入电流：37.5A
输出电压：AC100KV AC140KV
输出电流：AC:150mA   AC:107mA

控制台参数：
容量:15KVA
输入电压:AC380V 50Hz
输入电流:39.5A
输出电压:0～430V
输出电流:0～37.5A

ZSYD(JZ)-20KVA/50KV工频耐压试验装置(交直流试验变压器及控制箱)

高压试验变压器参数：
容量：20KVA
输入电压：AC400V  50Hz
输入电流：50A
输出电压：AC50KV   DC 70kV
输出电流：AC400mA    DC200mA
尺寸:285mm X 440mm X 820mm
重量：95KG

控制台参数：
容量:20KVA
输入电压:AC380V 50Hz
输入电流:52.6A
输出电压:0～430V
输出电流:0～50A
尺寸:350mm X 410mm X 830mm
重量：67KG

ZSYDJ-30kVA/50kV工频耐压试验装置(交直流试验变压器及控制箱)

高压试验变压器参数：
容量：30KVA
输入电压：AC400V  50Hz
输入电流：75A
输出电压：AC50KV
输出电流：AC600mA

控制台参数：
容量:30KVA
输入电压:AC380V 50Hz
输入电流:78A
输出电压:0～430V
输出电流:0～70A

ZSYDJ-50KVA/100KV工频耐压试验装置(交直流试验变压器及控制箱)

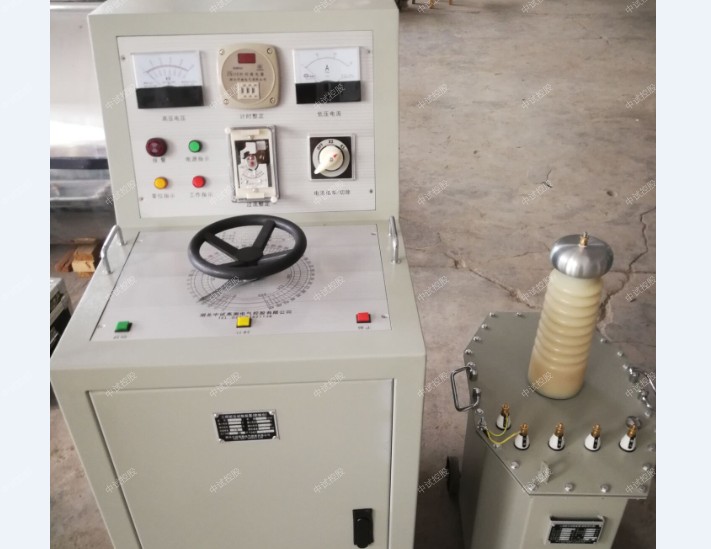

工频耐压试验装置(交直流试验变压器及控制箱)是中试控股基本的试验设备。用于对各种电器产品、电气元件、绝缘材料等进行试验大纲规定电压下的绝缘强度试验,以考核产品的绝缘缺陷,衡量被试品的过电压能力。它由高压试验变压器、电动控制台、调压器等组成。下面就各个部分的使用加以说明。

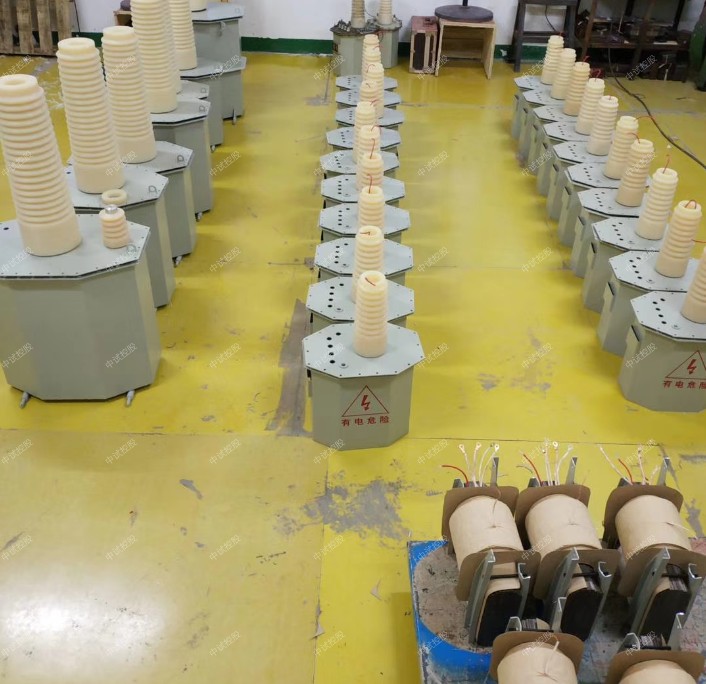

1,结构:
交流试验变压器铁芯采用优质冷扎取向硅钢片叠制而成。线圈为同心宝塔形多层圆筒环氧树脂浇注式。低压线圈在内,高压线圈在外,箱体为八角形,装有铁轮。配套控制台为铁外壳台式结构。设备具有外形美观,移动方便等特点。
2,工作原理:
用工频两相380V电源接入电动控制台,经感应调压器调节0～400V电压输入至试验变压器初级绕组,根据电磁感应原理,在次级绕组得到可调的工频电压。
3,技术参数:
A,试验变压器技术参数：
容量50KVA
输入电压：AC400V
输入电流：125A
输出电压：150KV
输出电流：0.5A
仪表电压：100V
B,配套控制台技术参数:
容量50KVA
输入电压：两相AC380V+N
输入电流：131A
输出电压：单相AC0-430V
输出电流：125A

配备串级变压器和双高压变压器，实现不同电压等级的耐压试验。

可选配无线遥控控制功能、远程通信、门联锁警灯警铃、外接分压器校验接口等。

还可定做10kv二次回路工频耐压试验仪电压微调功能，用于互感器校验系统的升压升流精密调节。

使用方法及注意事项

  1、10kv二次回路工频耐压试验仪做工频耐压试验前，先接好连接线后接电源，接通电源后，红色零位指示灯亮，按一下启动按钮，绿色指示灯亮，表示工频交流耐压试验装置已接通控制电源，按下升压按钮开始自动升压升到您所需额定试验电压后，按一下停止按钮，高压、低压输出停止，然后切断电源线，试验完毕。

2、10kv二次回路工频耐压试验仪工频耐压试验操作过程注意事项

(1）、中试控股试验人员应做好责任分工,设定好试验现场的安全距离,仔细检查好被试品及工频交流耐压试验装置的接地情况,并设有专人监护安全及观察被试品状态工作。

 (2）、被试品主要部位应清除干净，保持绝对干燥，以免损坏被试品和带来试验数值的误差。

 ( 3）、对大型设备的试验，一般都应先进行工频交流耐压试验装置的空升试验，即不接试品时升压至试验电压。

(4）、中试控股做耐压试验时升压速度不能过快，并防止突然加压，例如调压器不在零位的突然合闸，也不能突然断电，一般应在调压器降至零位时分闸。

 (5）、在升压或耐压试验过程中，如发现下列不正常情况，电压、电流表指针摆动很大，被试品发出不正常响声，发现绝缘有烧焦或冒烟现象，应立即降压，切断电源，停止试验并查明原因。

3、使用本产品做高压试验时，除熟悉本说明书外，还必须严格执行国家有关标准和操作规程。
