智能蓄电池放电监测测试仪技术指标

时间：2020-11-26

智能蓄电池放电监测测试仪技术指标

产品简介：

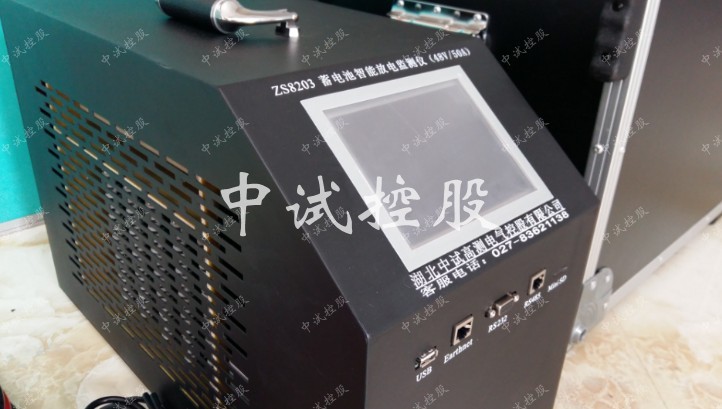

智能蓄电池放电监测仪是专门针对蓄电池组进行核对性放电实验、容量测试、电池组日常维护、工程验收以及其它直流电源带载能力的测试而设计。采用新的无线通讯技术，通过PC机监控软件可对蓄电池放电过程进行实时监测，监控每节电池的放电过程。
智能放电监测仪功耗部分采用新型PTC陶瓷电阻作为放电负载，完全避免了红热现象，安全可靠。整机由微处理器控制，液晶显示、中文菜单。外观设计新颖,体积小、重量轻、移动方便。各种放电参数设定完成后，自动完成整个恒流放电过程。完全实现智能化。使整个放电过程更安全。智能放电监测仪系列便携、智能化的专业设计使放电测试工作变得简捷、轻松，大大降低了专业维护人员的劳动强度，也提高了放电测试的科学性和智能化。

产品别称：蓄电池放电测试仪，智能蓄电池放电测试仪，蓄电池放电监测测试仪

产品特点：
1、采用PTC陶瓷电阻，避免了红热现象，使整个放电过程更安全。
2、具有无线通讯功能，无线采集盒与放电主机及上位机监控PC机三者之间通过无线方式进行通讯。简化接线，灵活方便。
3、无线采集盒可对每节电池进行监测，实现对电池组放电过程的完整监控。
4、设备安装、调试、维护简便，各采集模块前后采用隔离技术，安全性、可靠性程度高
5、配备的PC机监测系统，可实时监测整个放电过程，并把监测到的总电压、放电电流和各单体电池电压等数据进行分析、并可生成相应的数据报表。直观反应蓄电池组性能的曲线，图形、报表等，并可打印、查询。
6、有USB接口，可将放电过程的数据存入U盘，并导入PC机。PC数据管理软件可对电池放电的过程进行分析、并可生成相应的数据报表。使数据的转存更加方便。
7、采用智能单片机ARM控制、液晶中英文显示。菜单操作简单明了。
8、自动保护功能，设定放电时长到、放电容量到；蓄电池组电压低于设定的保护电压；负载连线出现异常等，自动停止放电并报警，同时自动记录停机方式。
9、可设定测试/放电终止条件，包括单体电池电压、电池组终止电压、放电电流、放电时间。
10、可通过短时放电（10分钟）来预估蓄电池组容量。
11、可记录测试/放电过程每节电池放电情况，主要是电池组总容量、总电压、总电流以及电压的单体电池的电压变化情况。

技术参数TECHNICAL PARAMETERS

适用蓄电池	/变电站/供电所 220V 系统
直流输入	电池组电压	40～265V
	放电电流	0～30A(110V 系统);0～60A(220V 系统)
	工作模式	可单机使用，可并机使用，可并联恒流模块使用
	保护性能	输入端过压保护，LCD 提示，蜂鸣器告警；电池电压极性反接保护，LCD 提示，蜂鸣器告警；过流保护，LCD 提示，蜂鸣器告警；
	单体电压采集	采用蓝牙无线模块，支持 2V/6V/12V 电池电压监测，只要总电压不超过门限，每组电池数量不限，可以同时监测 1～4 组电池单体电压，一个蓝牙无线模块监测 4只单体电池
	控制精度	放电电流≤±1%；组端电压≤±0.1%；单体电压：≤±0.5%
	PC 机通信	RS232 接口
	数据保存容	8Mbit FLASH
工作环境	散热	强迫风冷
	温度	工作范围：-5～50℃ 贮藏温度：-40～70℃
	湿度	相对湿度 0～90%（40±2℃）
	海拔	额定海拔 4000 米
	噪音	﹤60dB
工作电源	电压	单相三线制: 220V ac （–20%～+30%），频率:45～65Hz；
	耐压测试	输入－机壳：2200Vdc 1min 输入－输出：2200Vdc
	安全性	满足 EN610950
接线	交流输入	国标公插座，适用 1～1.5mm2 电缆
接线	直流输出	25mm2 电缆快接插头（红正黑负）
机械性能	外形尺寸	628×223×372
机械性能	重量(kg)	18
