便携式电能质量分析仪核心重点

时间：2020-11-26

便携式电能质量分析仪核心重点

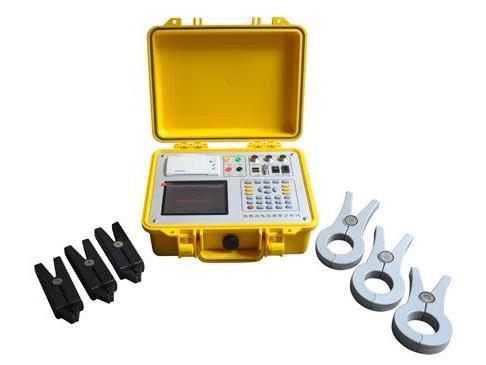

产品简介
电能质量分析仪是我司根据国家相关标准精心研制的一款用来测试电网电能质量的实际情况的测试仪器，具有体积小、重量轻、便携式和手持式两种形态，方便现场试验等特点。
电能质量是指通过公用电网供给用户端的交流电能的品质，通俗来说就是指电网线路中电能的好坏情况。目前，谐波、电磁干扰、功率因数降低已并列为电力系统的三大公害，而我司研发的电能质量分析仪也主要从这三个方面来入手，着重测试这电网这三个方面的数据，提供电网电能质量的的实际情况。

产品特征
1、电能质量分析仪可显示被测电压和电流的矢量图，用户可以通过分析矢量图得出计量设备接线的正确与否。
2、电流可采用钳形互感器和直接接入两种方式进行测量。当采用钳形电流互感器测量时操作人员无须断开电流回路，就可以方便、安全的进行测量；当需要对数值进行更高精度的测量时，可采取直接接线的方式，能保证测试数据的准确度。
3、可测量分析公用电网供到用户端的交流电能质量，其测量分析：频率偏差、电压偏差、电压波动、闪变、三相电压允许不平衡度和电网谐波。
4、可显示单相电压、电流波形并可同时显示三相电压、电流波形。
5、所有测试界面具备屏幕锁定功能，以方便用户读数和分析数据。
6、负荷波动监视：测量分析各种用电设备在不同运行状态下对公用电网电能质量造成的波动。定时记录和存储电压、电流、有功功率、无功功率、视在功率、频率、相位等电力参数的变化趋势。
7、电力设备调整及运行过程动态监视，帮助用户解决电力设备调整及投运过程中出现的问题。
8、能够测试分析电力系统中无功补偿及滤波装置动态参数并对其功能和技术指标作出定量评价
9、可设置不同的存储间隔时间，按设置的时间间隔连续存储数据；
10、内置大容量数据存储器，按1分钟的时间间隔可连续存储18个月以上，能满足长期监测试验点的需要。
11、仪器具备USB接口，可方便的将数据直接拷贝到后台管理计算机。
12、与功能强大的数据管理软件配合，可将实时采样数据直接上传到后台管理计算机，在后台进行更更迅速的处理。
13、具备万年历、时钟功能，实时显示日期及时间。可在现场检测的同时保存测试数据和结果，并通过串口上传至计算机，通过后台管理软件（选配件）实现数据微机化管理，具备强大的报表功能。
14、采用大屏幕进口彩色液晶作为显示器，中文操作界面并配有汉字提示信息、多参量显示的液晶显示界面，人机对话界面友好。
15、5分钟无操作液晶显示自动关闭，以便延长电池工作时间。
16、导电硅胶按键，手感好、寿命长、设计合理、操作方便。
17、内置大容量、高性能锂离子充电电池，充满电连续工作6小时以上。
18、体积小、重量轻，便于携带，既可用于现场测量使用，也可用做实验室的标准计量设备。

产品别称：电能质量分析仪便携式电能质量分析仪

技术参数TECHNICAL PARAMETERS

项目	技术参数
输入特性	电压测量范围	0～100V～400V两档
	电流测量范围	钳形互感器	0.05～5A～25A（标配）
			10A～100A～500A（选配）
	相角测量范围	0~359.99°
	频率测量范围	45~55Hz
	电压通道数	三通道（UA、UB、UC）
	电流通道书	三通道（IA、IB、IC）
	最大谐波分析次数		64次
	1分钟间隔最大连续存储周期		18个月
准确度	电参量测量部分	电压	±0.2%
		频率	±0.001Hz
		电流、功率	±0.5%（钳形互感器±1.0%）
		相位	±0.1°（钳形互感器±0.2°）
	电能质量部分	基波电压允许误差	≤0.5％F.S
		基波电流允许误差	≤1％F.S
		基波电压和电流之间相位差的测量误差	≤0.2°
		谐波电压含有率测量误差	≤0.1％
		谐波电流含有率测量误差	≤0.2％
		三相电压不平衡度误差	≤0.2％
		电压偏差误差	≤0.2％
		电压变动误差	≤0.2％
工作温度	－10℃~ +40℃
充电电源	AC100V～220V、频率45Hz-55Hz
主机功耗	≤3VA
电池工作时间	≥10小时
绝缘	电压、电流输入端对机壳的绝缘电阻		≥100MΩ
	工作电源输入端对外壳之间承受工频		1.5KV（有效值），历时1分钟实验
体积	320mm×240mm×130mm
重量	2.6 Kg
