配电网电容电流测试仪核心参数

时间：2020-11-26

配电网电容电流测试仪核心参数

产品简介：

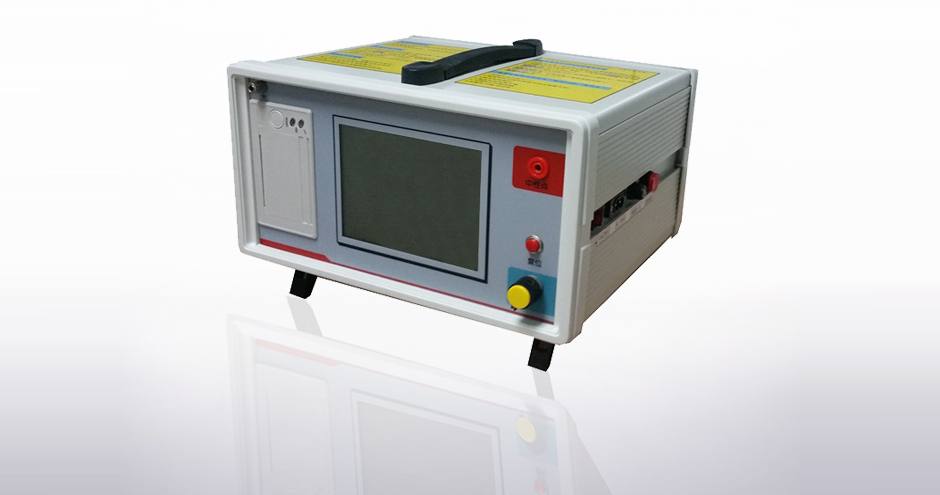

配电网电容电流测试仪，直接从PT的二次侧测量配电网的电容电流，与传统的测试方法相比，配电网电容电流测试仪无需和一次侧打交道，因而不存在试验的危险性，无需做繁杂的安全措施和等待冗长的调度命令，只需将测量线接于PT的开口三角端就可以测量出电容电流的数据。
配电网电容电流测试仪由于从PT开口三角处注入的是微弱的异频测试信号，所以既不会对继电保护和PT本身产生任何影响，又避开了50Hz的工频干扰信号，同时测试仪的输出端可以耐受100V的交流电压，若测量时系统有单相接地故障发生，亦不会损坏PT和测试仪，因而无需做特别的安全措施，使这项工作变得安全、简单、快捷，且测试结果准确、稳定、可靠。
配电网电容电流测试仪采用大屏幕液晶显示，中文菜单，操作非常简便，且体积小、重量轻，便于携带进行户外作业，接线简单，测试速度快，数据准确性高，大大减轻了试验人员的劳动强度，提高了工作效率。

产品别称：全自动电容电流测试仪、电容电流测试仪、配电网电容电流测量仪、电容测试仪、电容电感测试仪

技术参数TECHNICAL PARAMETERS

项目	技术参数
量程	6kV系统	三相对地总电容Cx≤120uF即 Ic≤250A
		≤130A 即Cx≤120μF
	10kV系统	三相对地总电容Cx≤120uF即 Ic≤250A
		≤250A 即Cx≤120μF
精度	6kV系统	当≤10 A即3μf≤ Cx≤9μF±(读数×10%±5个字)
		当10A≤Ic≤130A即9μF＜Cx≤120μF ±(读数×5%±5个字)
	10kV系统	当≤10 A即3μf≤ Cx≤9μF±(读数×10%±5个字)
		当10A≤Ic≤130A即9μF＜Cx≤120μF ±(读数×5%±5个字)
工作温度	-10～50℃
相对湿度	≤90%
工作电源	AC 220V ± 10% 50 Hz ± 1%
外形尺寸	310×300×170 mm
仪器重量	10 kg
