工频输电线路参数测试仪总体介绍

时间：2020-11-25

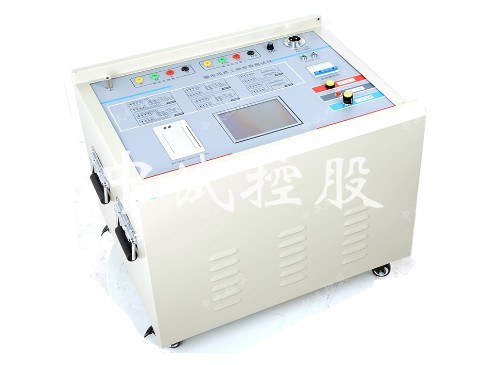

工频输电线路参数测试仪总体介绍

工频输电线路参数测试仪是我公司开发、研制的专门用于输电线路工频参数测量的高精度仪器，对于输电线路的一系列工频参数可进行准确的测量。该仪器具有体积小、重量轻、测量准确度高、稳定性好、操作简便易学等优点,完全可取代以往利用多表法测量线路参数的方法，接线简单，测试、记录方便，大大提高了工作效率。它以大屏幕图形式液晶作为显示窗口，图形式菜单操作并配有汉字提示，集多参量于一屏的显示界面，人机对话界面友好，使用简便、快捷。

产品别称：线路参数测试仪、输电线路工频参数测试仪。

产品特点：
1、可测量输电线路的正序和零序、相间、线地等各种相关参量、电压有效值、电流有效值、有功功率、无功功率等参数。
2、允许外接电压互感器和电流互感器进行扩展量程测量。
3、电压回路宽量限：电压可测量到750V，不用切换档位即可保证精度。不会因电压档位选错而对仪器本身有所损坏。
4、大屏幕、高亮度的液晶显示，全汉字菜单及操作提示实现友好的人机对话，触摸按键使操作更简便，液晶带亮度调节，可适应冬夏各季。
5、用户可随时将测试的数据通过232接口外接微型打印机将结果打印出来（232接口为选配功能）。
6、为配高压测量车的用户保留了与计算机通讯的RS232串口，工频输电线路参数测试仪可扩充校验数据上传功能，实现数据的集中管理。

技术参数TECHNICAL PARAMETERS

项目	技术参数
仪器工作电源	AC 220V ± 10% ，1A ，50Hz
仪器信号电源	信号电压，三相，AC 0 ～ 300V ，50Hz(由选配的三相调压器提供)
	信号电流，三相，AC 0 ～ 40A（有效值）(由选配的三相调压器提供)
测量范围	正序电容零序电容耦合电容	正序阻抗零序阻抗互感电抗	阻抗角
	50µF	0.1～400Ω	0°～360°
测量分辨率	0.1µF	0.01Ω	0.01°
测量准确度	≥1µF时,±1%读数,±0.01µF ＜1µF时,±2%读数,±0.01µF	≥1Ω时,±1%读数,±0.01Ω ＜1Ω时,±2%读数,±0.01Ω	电压＞10V时,±0.2° 电压0.2 V ～10V时,±0.3°
尺寸及重量	313mm×261mm×237mm;重量：12㎏
仪器使用环境	环境温度：-15℃—＋40℃ 相对湿度：＜90%
