电缆故障测试仪

时间：2020-11-25

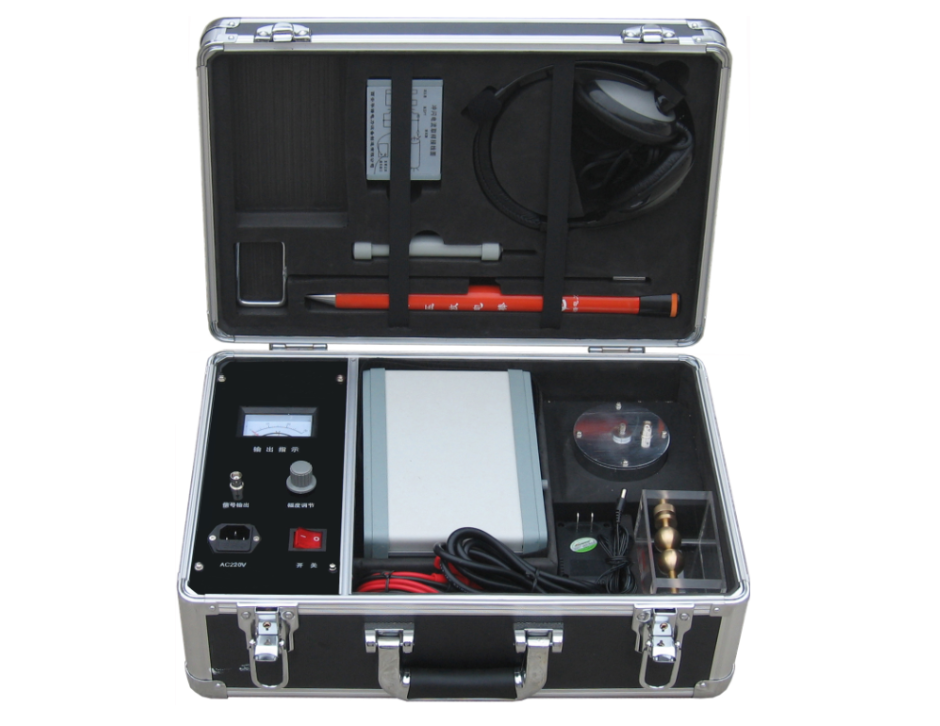

电缆故障测试仪

产品简介：
电缆故障测试仪整套系统满足中华人民共和国电力行业标准《DL/T849.1～ DL/T849.3-2004》电力设备专用测试仪器通用技术条件，电缆故障测试仪由系统主机和故障定位仪以及电缆路径。
该电缆故障测试仪分三部分组成，用于电力电缆各类故障的测试，电缆路径、电缆埋设深度的寻测和电缆档案资料的日常维护管理，以及铁路、机场信号控制电缆、和路灯电缆故障的快速测试。

产品别称：电缆故障测试仪、电缆故障检测仪、定点仪、路径仪、电缆故障寻径仪、电缆故障寻踪仪、便携式电缆故障定位系统、电缆故障定点仪、电缆路径仪。

产品特点：
1、高精度标准测量
2、光线示波器功能
3、较强的综合能力
4、完善的人-机综合能力
5、海量贮存、强大的数据处理管理
6、高速打印、输出结果直观快捷
7、抗干扰设计、电源工作范围宽
8、结构紧凑、便于携带及野外测量。

技术参数TECHNICAL PARAMETERS

项目	技术参数
检测方法	低压脉冲法、高压闪络法
测试距离	低压脉冲法	60Km
	高压闪络法	40Km
系统测试精度	小于20cm
脉冲幅度	负载阻抗在50Ω时不小于250Vpp
长度选择	﹤1KM、 ﹤3KM、＞3KM三种
采样频率	6Mhz、12 Mhz、24Mhz、48 Mhz 96 Mhz 192Mhz
读数分辨率	1m
电缆介质的电波传播速度	油浸纸、不滴流：160m/μs；交联聚乙烯：172m/μs；聚氯乙烯：184m/μs；以及其它类型电缆的电波传播速度自设置
采样方式	电流取样法、电压取样法
工作条件	温度-40 ~ +55ºC，相对湿度 90%
体积	430×300×190mm
重量	约10kg
