手持式局放测试仪性能参数

时间：2020-11-25

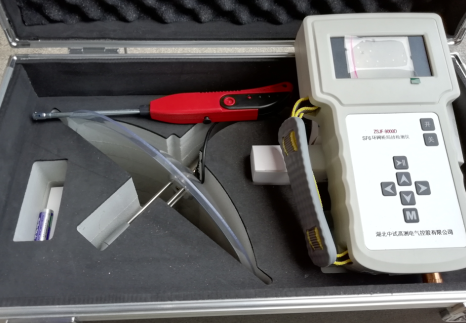

手持式局放测试仪性能参数

产品简介：
手持式局放测试仪配备复合式TEV传感器、高频传感器、高频电流互感器及高灵敏度超声波传感器来采集高压设备内部局部放电信号。系统采用多级检波降频技术来降低放电信号的频率，同时采用高速AD转换电路完成信号的数字化，并通过数字信号处理、自适应滤波等干扰信号处理方式保证了检测数据的可靠性。

产品特征：
1、检测速度快，通过采集不同高压设备内部局部放电产生的不同信号可对设备的运行状态进行快速带电检测。
2、可在设备运行状态下进行安装检测，对设备的正常运行没有任何影响，便于工作人员及时对开关柜的运行状态进行评估，大大提高设备运行的可靠性、安全性和有效性。
3、手持式局放测试仪检测数据可靠性高，系统采用多级检波降频技术来降低放电信号的频率，同时采用高速AD转换电路完成信号的数字化，并通过数字信号处理、自适应滤波等干扰信号处理方式保证了检测数据的可靠性。

产品别称：局部放电检测仪、电缆环网柜局放仪、电缆环网柜超声波巡线仪、局部放电超声波巡线仪、手持式局放测试仪

技术参数TECHNICAL PARAMETERS

项目	技术参数
复合式TEV测量	传感器	容性
	测量量程	0～60dBmV
	分辨率	1dB
	误差	±1dB
	检测频宽	5~70MHz
	脉冲/周期最大值	655
	门限调节范围	3～57dB
高频电流互感器	检测频带	10kHz～30MHz
	信号传输方式	50Ω同轴电缆
	检测灵敏度	10pC
超声波测量	测量量程	-7dBμV～68 dBμV
	分辨率	1dB
	误差	±1dB
	传感器灵敏度	-65dB (0dB = 1volt/μbar 有效值SPL)
	传感器中心频率	20～50kHz
	传感器直径	不大于50mm
	外差频率	38.4kHz
特高频传感器	检测频带	300MHz～1.5GHz
	信号传输方式	50Ω同轴电缆
	检测灵敏度	1dB
	增益	＞65dbm
硬件	外壳	具有防护壳，防护等级应达到或优于IP53
	连接器	耳机插口、低压直流充电器输入、外部超声波传感器输入
	主机重量	不大于3kg
	显示屏	LED显示，且能够显示电池状态
电池	内部电池	配备充电电池，电池电压低时具备自动关机功能
	电池持续工作时间	单通道模式大于6小时，多通道模式大于3小时
	电池充电	可以用220V工频电源充电，充电时间不大于8小时
	电池充电器防护等级	IP54
