三相微机继电保护测试仪核心技术

时间：2020-11-25

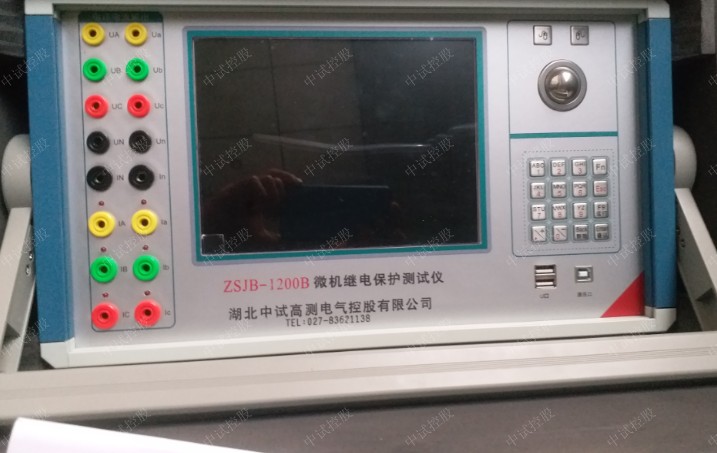

三相微机继电保护测试仪核心技术

微机继电保护测试仪，是可自动扫描微机和数字型变压器、发变组差动保护比率制动曲线，是保证电力系统安全可靠运行的一种重要测试工具。

产品特点：
1、智能型主机：主机采用高速高性能数字信号处理器，运算速度快，传输频带宽，软件上应用双精度算法产生各相任意的高精度波形。由于采用一体结构，各部分结合紧密，数据传输距离短，结构紧凑。
2、单机运行：微机继电保护测试仪由方便灵活的旋转鼠标通过大屏幕液晶显示屏进行操作，全套中文显示，可完成现场大多数试验检定工作。
3、联接电脑运行：通过 Windows平台上的全套中文操作软件，可进行各种大型复杂及自动化程度更高的校验工作，可方便地测试及扫描各种保护定值，可实时存储测试数据，显示矢量图，绘制故障波形，联机打印报表等。
4、大屏幕LCD显示屏：微机继电保护测试仪采用大屏幕高分辨率图形液晶显示屏，全部操作过程均在显示屏上设定，操作界面和试验结果均汉化显示，显示直观清晰。
5、“傻瓜式”操作：该微机继电保护测试仪采用旋转鼠标，大大简化了操作部分的结构，操作简便、快捷，容易掌握。
6、新型高保真功放：输出级采用新型大功率模块式高保真功放部件，既可作电流输出亦可作电压输出，输出功率大，精度好，可靠性高。
7、电流、电压直接输出：相电压、相电流采用直流型功放输出方式，可直接输出交流电压、交流电流、直流电压、直流电流，并可变角度、变频率，可叠加 1-20 次谐波。
8、自我保护：微机继电保护测试仪采用合理设计的散热结构，并具有可靠完善的多种保护措施及电源软启动，和一定的故障自诊断及闭锁功能。
9、具有专用直流电源输出：装置设有一路110V及220V专用可调直流电源输出。
10、接点丰富：该微机继电保护测试仪具有7个接点输入和2个空接点输出。输入接点为空接点和0-250V电位接点兼容方式，可智能自动识别。
11、主机一体化单机箱结构：该微机继电保护测试仪采用交流220V电源工作。体积小，重量轻，易携带，流动试验方便。
12、性价比高：微机继电保护测试仪属于跨专业联合设计产品，综合了多专业的科技成果。兼具大型测试仪的性能，和小型测试仪的价位，具有很高的性能价格比。

产品别称：微机继电保护测试仪、微机继保仪、继电保护测试仪、三相继电保护测试仪、三相继保、继保校验仪、继保仪、微机继电保护测试系统、继电保护装置。

技术参数TECHNICAL PARAMETERS

项目	技术参数
交流电流输出	输出精度	0.5级
	相电流输出（有效值）	0～40A
	三并电流输出（有效值）	0～120A
	相电流长时间允许工作值（有效值）	10A
	相电流最大输出功率	420VA
	三并电流最大输出时最大输出功率	900VA
	三并电流最大输出时允许工作时间	10s
	频率范围（基波）	20~1000Hz
	谐波次数	1～20 次
直流电流输出	输出精度	0.5级
	电流输出	每相	0～±10A
		三并	0～±30A
	最大输出负载电压	20V
交流电压输出	输出精度	0.5级
	相电压输出（有效值）	0～120V
	线电压输出（有效值	0～240V
	相电压/线电压输出功率	80VA / 100VA
	频率范围（基波）	20～1000Hz
	谐波次数	1～20 次
直流电压输出	输出精度	0.5级
	相电压输出幅值	0～±160V
	线电压输出幅值	0～±320V
	相电压/线电压输出功率	70VA / 140VA
开关量	7路	空接点	1～20mA，24V
		电位接点接入	“0”：0～ +6V； “1”：+11 V～ +250V
	2对	DC：220V／0.2A；AC：220V／0.5A
时间测量	测量范围0.1ms ～ 9999s 测量精度0.1mS
外形尺寸	400×300×180mm³
单机重量	22kg
供电电源	AC 220V±10%，50／60Hz
环境温度	-10℃ ～ +50℃
