60kV/5mA直流耐压测试仪电科院推荐

时间：2020-11-25

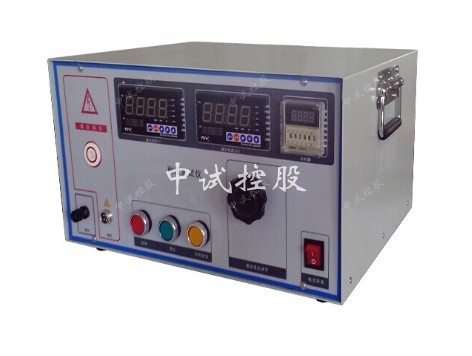

60kV/5mA直流耐压测试仪电科院推荐

60kV/5mA直流耐压测试仪是根据电力待业标准DL/T848.1-2004《直流高压发生器通用技术条件》设计制造的便携式直流高压发生器。具有体积小、重量轻、精度高等诸多特点，广泛适用于电力部门、工矿、冶金、钢铁等企业动力部门对氧化锌避雷器、电力电缆、变压器、发电机等高压电气设备进行直流耐压试验，并深受广大电力工作者的欢迎。

产品特征：

1、采用高频倍压电路，应用PWM脉宽调制技术和大功率IGBT器件。
2、采用电压大反馈，输出电压稳定度高，纹波系数小≤1%。

3、全量程平滑调压，电压调节细度好调节精度≤0.5%，稳定度≤1%，电压电流误差1%（读数±0.2KV），电流误差±1个字。升压电位器零起升压。

4、75%UDC1mA功能按钮，方便氧化锌避雷器试验，精度1%读数±1%。

5、过压保护采用拔码设定，一目了然，误差±1%。

6、倍压采用新型材料，轻巧、坚固。外表涂特种绝缘材料，电气性能好，防潮能力强。

7、折叠式撑脚，直径面积大，稳定性能好。

8、一体化设计、高压拖地电缆引出，方便现场试验。

9、产品符合DL/T848.1-2004技术要求，并经电力部电气设备质量检测测试中心型式试验，严格执行企标出厂。

产品别称：直流高压发生器、直高发、高压发生器

技术参数TECHNICAL PARAMETERS

规格技术参数	60/2	60/3	60/5	120/2	120/3	120/5
额定电压(kV)	60	60	60	120	120	120
额定电流(mA)	2	3	5	2	3	5
额定功率(W)	120	180	300	240	360	600
机箱重量(kg)	3.5	4.0	4.0	4	4.5	4.5
倍压重量(kg)	6	6	6	7	7	7
倍压高度(mm)	440	440	440	535	535	535
电压测量精度	数显表 ±(1.5%读数±2个字)
电流测量精度	数显表 ±(1.5%读数±2个字)
波纹系数	≤0.5%
电压稳定度	随机波动，电源电压变化±10%时≤1%
过载能力	空载电压可超出额定电压10%使用10分钟最大充电电流为1.25倍额定电流
电源	单相交流50HZ 220V±10%
工作方式	间断使用
工作方式	一次连续时间最长为10分钟
工作环境	温度： 0~40℃
	相对湿度：室温为25℃时不大于85%（无凝露）
	海拔高度：1500米以下
结构特点	环氧玻璃钢电气绝缘倍压筒
结构特点	空气绝缘、无泄漏之虑
操作箱特点	高精度0.75UDC1mA单触按钮（精度≤2.0%）最适合氧化锌避雷器试验
	过压保护采用拨置，一目了然
	机箱倍压放置一个铝合金箱,整机一手可提
