电容分压器高压测量系统性能参数

时间：2020-11-25

电容分压器高压测量系统性能参数

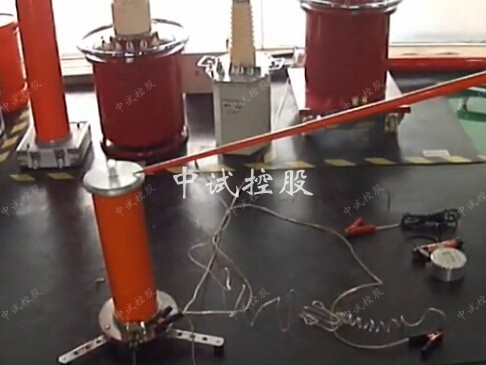

电容分压器高压测量系统适用于脉冲高压，雷电高压，工频高压的测量，是代替高压静电电压表的设备。多应用在发电厂、变电站、高压电器设备制造厂和高电压试验室等部门的高电压测量工作。

产品特征：
电容分压器高压测量系统与高压测量端相连，可实现远距离清晰读数,使用安全、方便。系统体积小，重量轻，便于携带，适用于现场工地的检测工作。
该电容分压器高压测量系统输入阻抗高，线性度好，采用特殊的屏蔽技术，减少高压对示值的影响，实现高稳定度，高线性度。
该仪器采用进口填充材料，使结构更小，重量更轻，可靠性更高，内部局部放电量降到更低。体积小，重量轻，便于携带，为现场工地的检测工作带来极大的便利。

产品别称：电容式分压器，纯容式分压器、电容分压器、电容分压器高压测量系统。

技术参数TECHNICAL PARAMETERS

基本技术参数：

项目	技术参数
电压等级	AC:100kV DC:100kV
交流测量方式	真有效值测量
精度	AC:1.5% DC:1.0%
绝缘介质	干式介质材料
环境条件	温度	-25～40℃
	湿度	<85%
	分压比	1000:1

型号规格及主要技术数据一览表：

规格	测量电压范围KV	分压器阻抗 MΩ	外形尺寸mm		重量（kg）
规格	测量电压范围KV	分压器阻抗 MΩ	分压器	箱体	重量（kg）
50	AC-50	540	Ф84×500	170×170×550	7
100	AC-100	1000	Ф84×650	170×170×720	9.5
150	AC-150	1800	Ф84×900	220×220×1050	13
200	AC-200	2200	Ф84×1400	220×220×1450	16
300	AC-300	3000	Ф84×1750	260×260×1850	19
