60kV/2mA直流高压发生器核心指标

时间：2020-11-25

60kV/2mA直流高压发生器核心指标

产品简介：
60kV/2mA直流高压发生器是根据中国行业标准ZBF24003-90《便携式直流高压发生器通用技术条件》的要求，重新设计制造的新一代便携式直流高压发生器。60kV/2mA直流高压发生器适用于电力部门、企业动力部门对氧化锌避雷器、电力电缆、发电机、变压器、开关等设备进行直流高压试验和泄漏电流试验。

产品别称：直高发、高压发生器、中频直流高压发生器。

产品特征：
1、箱采用铝合金机箱。
2、采用中频倍压电路，应用PWM脉宽调制技术和大功率IGBT器件。
3、采用电压大反馈，输出电压稳定度高，纹波系数≤0.5%。
4、全量程平滑调压，电压调节精度好，调节精度≤0.5%，稳定度≤1%，电压电流误差±（1.5%±2个字），电流误差±（1.5%±2个字）。
5、升压电位器零起升压。
6、0.75UDC1mA功能按钮，方便氧化锌避雷器试验，精度±（1.5%±2个字）。
7、过压保护采用拔码设定，一目了然，误差±2%。
8、倍压采用新型材料，轻巧、坚固。外表涂特种绝缘材料，电气性能好，防潮能力强。
9、产品符合DL/T848.1-2004技术要求，并经电力部电气设备质量检测试验，严格执行企标出厂。

技术参数TECHNICAL PARAMETERS

规格技术参数	60/2	60/3	60/5	120/2	120/3	120/5
额定电压(kV)	60	60	60	120	120	120
额定电流(mA)	2	3	5	2	3	5
额定功率(W)	120	180	300	240	360	600
机箱重量(kg)	3.5	4.0	4.0	4	4.5	4.5
倍压重量(kg)	6	6	6	7	7	7
倍压高度(mm)	440	440	440	535	535	535
电压测量精度	数显表 ±(1.5%读数±2个字)
电流测量精度	数显表 ±(1.5%读数±2个字)
波纹系数	≤0.5%
电压稳定度	随机波动，电源电压变化±10%时≤1%
过载能力	空载电压可超出额定电压10%使用10分钟最大充电电流为1.25倍额定电流
电源	单相交流50HZ 220V±10%
工作方式	间断使用
工作方式	一次连续时间最长为10分钟
工作环境	温度： 0~40℃
	相对湿度：室温为25℃时不大于85%（无凝露）
	海拔高度：1500米以下
结构特点	环氧玻璃钢电气绝缘倍压筒
结构特点	空气绝缘、无泄漏之虑
操作箱特点	高精度0.75UDC1mA单触按钮（精度≤2.0%）最适合氧化锌避雷器试验
	过压保护采用拨置，一目了然

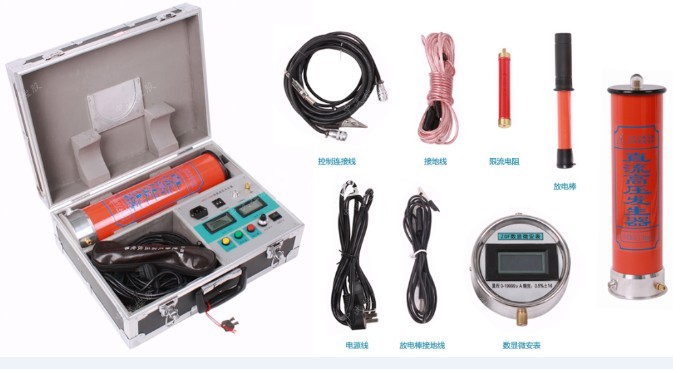

	机箱倍压放置一个铝合金箱,整机一手可提
