断路器动特性分析仪规范书

时间：2020-11-25

断路器动特性分析仪规范书

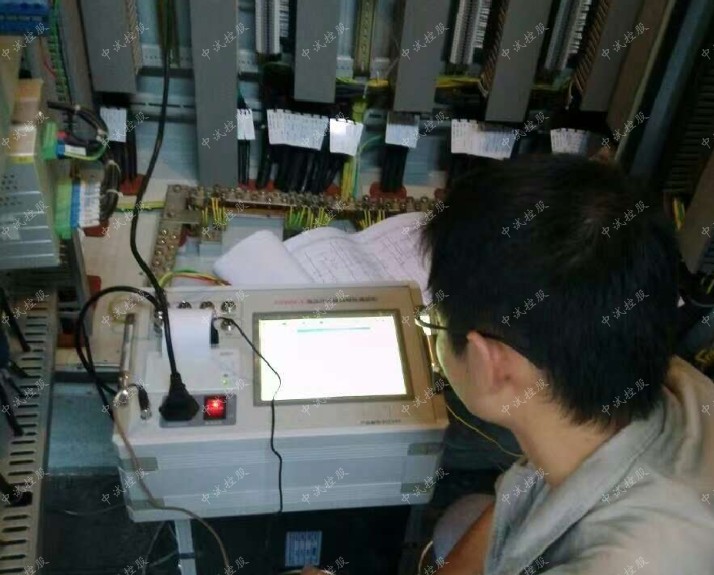

产品简介断路器动特性分析仪性能
1、时间：12个断口的固有分、合闸时间，同相同期、相间同期。
2、合闸电阻：6个断口合闸电阻的预投时间，预投波形及电阻阻值。
3、重合闸：每断口的合-分（金短时间），分-合（无电流间隔时间），分-合-分。
4、弹跳：合闸弹跳时间，弹跳次数，弹跳过程，弹跳波形。
5、速度：刚分、刚合速度，重合闸速度，时间—行程特性曲线。
6、行程：总行程，开距，超行程，过冲行程，反弹幅值。
7、电流：分、合闸线圈的分、合闸电流值、电流波形图。
8、动作电压：机内提供DC30-250V/20A（瞬时工作）数字可调断路器动作电源，自动完成断路器的低电压动作试验。

断路器动特性分析仪特点
1、适用于国内外生产的所有型号的SF6开关、GIS组合电器、真空开关、油开关的机械特性试验。
2、较强的抗干扰能力，在500KV变电站旁路母线带电的情况下，也能轻松试验，准确测量。
3、通用式测速传感器，直线行程传感器，旋转传感器，安装极为方便、简捷。
4、开关动作一次，取得开关机械特性试验所有数据及相应的波形图谱。
5、主机可存储现场试验数据，机内实时时钟，便于存档保存试验日期、时间。
6、主机大屏幕、宽温度、背景光液晶、全中文显示所有数据及图谱，液晶对比度电子调节、断电记忆。
7、中文菜单操作,使用方便。仪器内置打印机，随时快速打印所有数据及图谱。仪器配有USB接口及数据分析管理软件，可与PC机联机操作，试验结果直接存入U盘，也可输出到各类针式、激光或喷墨打印机打印试验报告，使现场试验计算机化。

技术参数

项目	技术参数
时间	量程	4000.0ms
	分辩率	0.1ms
	误差	①100ms以内 0.1ms ±1个字 ②100ms以上 0.1% ± 1个字 ③同期
速度	量程	20.00m/s
	分辩率	0.01m/s
	误差	①0-2m/s以内 ±0.1m/s±1个字 ②100ms以上 ±0.2m/s±1个字
行程	量程	真空断路器	50.0mm
		SF6断路器	300.0mm
		少油断路器	600.0mm
	分辩率	真空断路器	0.1mm
		SF6断路器	1mm
		少油断路器	1mm
	误差	真空断路器	1%±1个字
		SF6断路器	1%±1个字
		少油断路器	1%±1个字
电流	量程	20.00A
	分辩率	0.01A
使用环境	输入电源	220V±10% 50Hz ±10%
	大气压力	86～106kpa
	温度	－10～40℃
	湿度	≦80%RH
安全性能	绝缘电阻	＞2MΩ
	介电强度	电源对机壳工频1.5KV耐压1分钟，无闪络与飞弧
电流	量程	20.00A
	分辩率	0.01A
合闸电阻	量程：1600Ω 分辨率：1Ω
输出电源	DC30～250V数字可调/20A（瞬时工作）
外形尺寸	360mm(L)×280mm(W)×300mm(H)
重　　量	9kg
