变电站电气设备串联谐振交流耐压试验装置性能参数

时间：2020-11-25

变电站电气设备串联谐振交流耐压试验装置性能参数

产品简介：

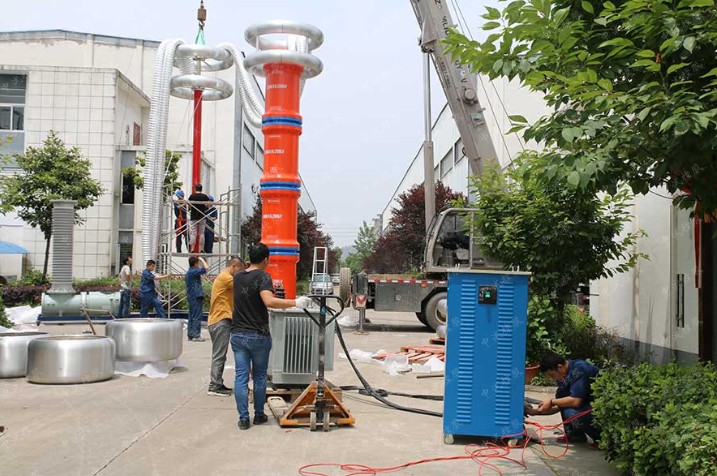

串联谐振交流耐压试验装置适用于变压器、断路器、开关、GIS系统、电缆、套管、绝缘子等设备的交流耐压试验。具备高压过压保护、低压过流保护，以及失谐保护、零位、闪络保护、紧急停机、欠压保护等多重保护功能。既可满足高电压、小电流的设备试验条件要求，又可满足低电压、大电流的设备试验条件要求，具有较宽的适用范围。
交流耐压试验装置的频率调节，分为粗调和细调，并可自动寻找试验谐振点，保证谐振频率在整个试验过程中不发生漂移；所需电源容量小，试验所需的电源功率只有试验容量的1/Q；体积小，重量轻，为普通试验装置的1/3-1/5；谐振电源是谐振式滤波电路，能改善输出电压的波形畸变，获得很好的正弦波形，有效防止了谐波峰值对试品的误击穿；具备多种工作模式，采用220V或380V单相电源，方便现场取电；多只方式，积木式组合，可串可并操作简单，方便现场使用。

产品别称：串联谐振、调频串联谐振、串联谐振耐压试验装置、串联谐振试验设备、电缆耐压试验装置、工频耐压试验装置、调频谐振、调频串联谐振电缆耐压试验设备。

产品特征：
1、所需电源容量大大减小，试验所需的电源功率只有试验容量的1/Q。
2、体积小，重量轻，一般为普通试验装置的1/3-1/5；
3、谐振电源是谐振式滤波电路，能改善输出电压的波形畸变，获得很好的正弦波形，有效的防止了谐波峰值对试品的误击穿。
4、变频电源保护功能强，稳定性好；具备具备全自动（自动调谐、自动升压）、全手动（手动调谐、手动升压）以及半自动（自动调谐、手动升压及手动调谐、自动升压）的多种工作模式，可任意切换使用，操作方便；采用220V或380V单相电源，方便现场取电。
5、配置灵活，扩展功能强。谐振电抗器采用多只方式，积木式组合，可串可并，满足多种试品的试验要求，更方便现场使用。
6、大屏幕触摸LED液晶彩屏和外接鼠标直接完成各种参数的设置，试验结果可保存、打印、上传、回查等。

技术参数TECHNICAL PARAMETERS

基本技术参数：

项目	技术参数
额定试验容量	0～5000kVA
谐振电压	0～1000kV
频率调节范围	20～300Hz
系统测量精度	1.0级
频率调节分辨率	0.01Hz
不稳定度	≤0.05%
输出波形	正弦波
波形畸变率	≤0.5%
噪声	≤60dB
电抗器Q值	30～90
工作制	满功率输出下，连续工作时间60min
电源输入	380V±10%三相或 220V±10%单相(10kW以下),50Hz
环境温度	-10℃～45℃
工作湿度	≤90%
海拔高度	≤3000m

变电站电气设备交流耐压试验装置系列产品配置及适用范围：

产品型号名称	变频电源1台	励磁变压器1台	谐振电抗器	分压器1台	试品对象适用范围
108/108-54	6KW	6KVA	27KV/1A/4台	100KV	31500KVA/35KV及以下电力变压器
					10KV/35KV断路器及闭母线、绝缘子
					10KV(300m㎡)电缆2000m
					35KV(300m㎡)电缆800m
135/108	7.5KW	7.5KVA	27KV/1.25A/4台	100KV	10KV(300m㎡)电缆3000m
					35KV(300m㎡)电缆1000m
					35KV开关、绝缘子等
216/108	10KW	10KVA	27KV/2A/4台	100KV	35KV(300m㎡)电缆1500m
					10KV(300m㎡)电缆4000m
					35KV断路器、GIS、隔离开关、CT、PT等
216/216	10KW	10KVA	36KV/1A/6台	200KV	110KV断路器及GIS
					35KV断路器、GIS、隔离开关、CT、PT等
					35KV(300m㎡)电缆1200m
					10KV(300m㎡)电缆4000m
					63000KVA/110KV及以下电力变压器
-270/270	15KW	15KVA	45KV/1A/6台	270KV	63000KVA/110KV及以下电力变压器
					35KV(300m㎡)电缆1000m
					10KV(300m㎡)电缆3000m
					110KV断路器、GIS、隔离开关、线路绝缘子等
648/270/135	25KW	25KVA	45KV/1.6A/9台	300KV	110KV(300m㎡)电缆1000m
					35KV(300m㎡)电缆2000m
					10KV(300m㎡)电缆4000m
					63000KVA/110KV及以下电力变压器
					110KV断路器、GIS、开关、线路绝缘子等
810/270	30KW	30KVA	45KV/2A/9台	300KV	110KV套管、GIS、支柱绝缘子、隔离开关
					330KV/370MVA以下变压器中性点耐压
					110KV(630m㎡)电缆1000m
					35KV(400m㎡)电缆2000m
					10KV(300m㎡)电缆4000m
					100MW/110KV及以下全绝缘主变压器
					10KV/135MW火力发电机交流耐用试验
405/108	24KW	24KVA	27KV/2.5A/6台	100KV	10KV（300m㎡）电缆5000m
