超低频高压发生器核心技术

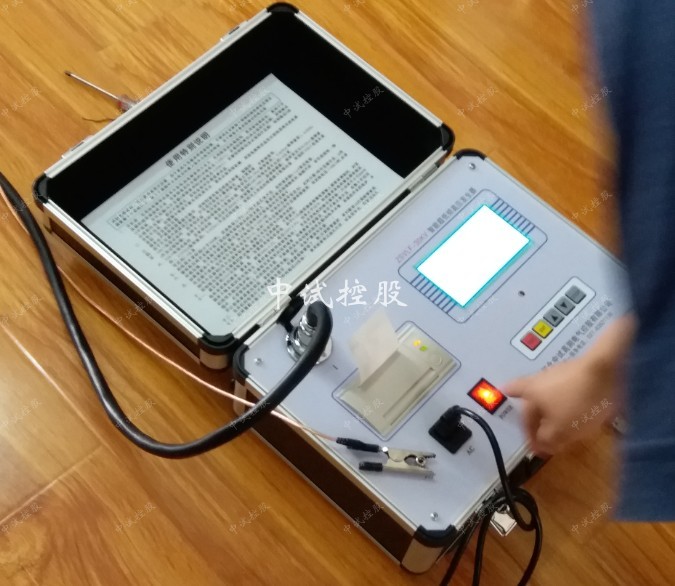

产品介绍

      本产品接合了现代数字变频先进技术，采用微机控制，升压、降压、测量、保护完全自动化。由于全电子化，所以体积小重量轻、大屏幕液晶显示，清晰直观、且能显示输出波形、打印试验报告。设计指标完全符合《电力设备专用测试仪器通用技术条件，第4部分：超低频高压发生器通用技术条件》电力行业标准，使用十分方便。现在国内外均采用机械式的办法进行调制和解调产生超低频信号，所以存在正弦波波形不标准，测量误差大，高压部分有火花放电，设备笨重，而且正弦波的二，四象限还需要大功率高压电阻进行放电整形，所以设备的整体功耗较大。

技术指标

1.输出额定电压：0-60KV（峰值）

2.输出频率：0.1Hz、0.05Hz、0.02Hz

3.带载能力：0.1Hz最大1.1μF

4.0.05Hz最大2.2μF

5.0.02Hz最大5.5μF

6.测量精度：3%

7.电压正，负峰值误差：≤3％

8.电压波形失真度：≤5％

9.使用条件：户内、户外；温度：-10℃～+40℃；湿度：≤85％RH

10.电源保险管：10A

11.电源：频率50Hz，电压220V±5%
