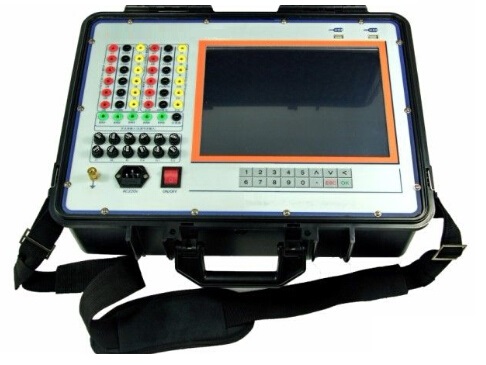

便携式录波仪 技术指标

应用范围

     便携式录波仪是采用先进的DSP与32位嵌入式CPU，结合高性能的嵌入式实时操作系统VxWorks而设计的，适应电力系统发展需求的嵌入式电力故障录波分析装置。它可广泛应用于各种电压等级的线路、发电机-变压器组、变压器等需要故障录波和状态记录、分析的场合。



产品特点

1)信号采集与启动计算采用单DSP构架，由1片DSP实现32路模拟量，32路开关量的接入；同时采用新型电路结构和75000门大规模可编程逻辑器件，集成度高，抗干扰能力强，系统运行稳定；

2)32位高速浮点数字信号处理器(DSP)，16位A/D，采样速率10kHz可调，谐波分辨率≤99次，开关事件分辨率0.1ms；

3)采用高性能实时嵌入式操作系统VxWorks，系统稳定、可靠，实时性好；

4)录波数据二存储：录波数据分别存储在32位CPU和管理机上，大大地提高了数据的安全性；

5)数据记录采用A-B-C段方式，A、B、C段全部采用采样值记录，摒弃了传统的D、E低采样率和有效值记录段，从而全部数据可以进行相量图分析和阻抗分析，大大地提高了数据的可用性；

6)支持长时间连续纪录，装置能以1KHz的采样值连续记录，记录数据以7天为周期刷新，数据保持时间只受通道数和存储器容量限制，摒弃了传统的一周波一个点的有效值慢扫描记录；

7)不定长动态录波和故障测距，金属性短路的测距精度优于2%；

8)启动判据种类齐全，在各种短路、接地故障和其它异常工况下灵敏启动录波；

9)强大的计算和分析能力（电压、电流的幅值、峰值、有效值、频率计算，有功、无功功率计算，功角、相角测量，相量、序量和谐波分析）；

10)公式编辑器可生成各种电量及其导出量的波形图，并可动态观察其随时间变化的轨迹，真实地再现故障全过程；

11)支持多种对时方式，包括接点脉冲对时、IRIG-B码对时、网络对时等，并支持对时方式组合及双向对时；

12)可以完全脱离管理机独立工作；

13)录波数据格式自动转换，可转出COMTRADE 1999版或COMTRADE 1991版；

14)先进的抗干扰设计：采用8层PCB、SMD装配和软件容错技术，抗干扰能力达到GB/T14598规定的严酷等级为Ⅳ级标准。



技术指标

1)装置可接入32路模拟量、32路开关量

模拟量通道标准配置：

-交流电压（TV）通道：额定电压：57.7V，额定频率：50Hz；量程：180Vrms；通道数量：8路；

 -交流电流（TA）通道：额定电流：5A，额定频率：50Hz；量程：180Arms；通道数量：8路；

-交直流电流（霍尔）通道：量程：125Arms；通道数量：4路；

-交流电流（钳形表）通道：量程：100Arms；额定频率：50Hz；通道数量：4路；

-直流电压通道：测量范围：0V — +750V，通道数量：2路；

-直流电压通道：测量范围：0V — +300V，通道数量：2路；

-直流电压通道：测量范围：0V — +10V，通道数量：2路；

-直流电压通道：测量范围：0V — +200mV，通道数量：1路；

-直流电流通道：  测量范围：0mA — +20mA，通道数量：1路；


开关量信号形式：

DC24V空节点；通道数量：16路；

DC110V/220V 有源节点；通道数量：16路；


对时方式：
IRIG-B码对时，RS485接口形式；
硬件脉冲对时（分或者秒），DC24V空节点。

2)模拟量精度：
交流电压（PT）通道精度见下表


输入电压	5.00V	20.0V	50.0V	100.0V	150.0V	180.V
测量误差	≤0.5%	≤0.5%	≤0.1%	≤0.5%	≤0.5%	≤0.5%



交流电压（CT）通道精度见下表


输入电压	0.50Ａ	1.00Ａ	2.50Ａ	5.00Ａ	25.0Ａ	50.0Ａ	100Ａ
测量误差	≤2%	≤0.5%	≤0.2%	≤0.1%	≤0.2%	≤1%	≤2%





直流电压通道精度见下表


输入电压（占满量程％）	5	10	20	50	70	90	100
测量误差	≤2%	≤1%	≤0.2%	≤0.1%	≤0.2%	≤1%	≤2%



3)过载能力：


交流电压回路：3倍额定电压，连续工作；
交/直流电流回路：10A电流，连续工作；100A电流工作10s；180A电流工作1s。



遵循标准Standard Compliance

便携录波仪，符合以下主要标准：
DL/T873-2004：《微机型发电机变压器组动态记录装置技术条件》
DL/T478-2001：《静态继电保护及安全自动装置通用技术条件》
DL/T663-1999：《220～500KV电力系统故障动态记录装置检验测试要求》
DL/T553-94：《220～500KV电力系统故障动态记录技术准则》
IEC 60255-24:2001：《电气继电器第24部分：电力系统暂态数据交换（COMTRADE）的通用格式》
