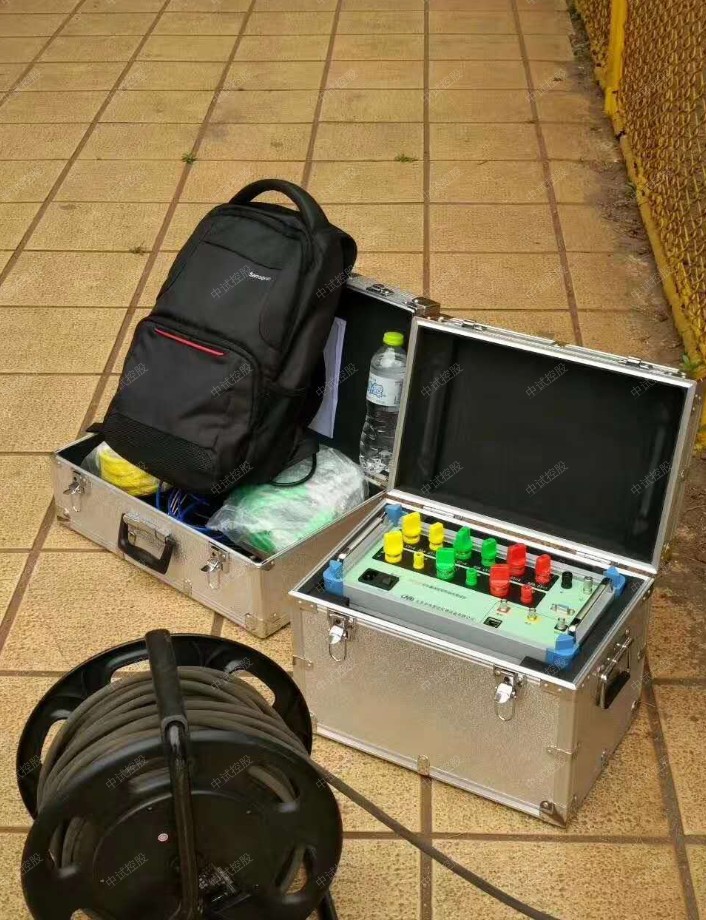

变压器绕组变形测试仪电科院推荐

功能与应用

1.电力变压器检修例行试验，检查变压器的绕组短路阻抗特性及频率响应数据。

2.超大量程，能全自动和手动测量所有发电机组在动、静态下膛内、膛外的转子交流阻抗及其特性曲线。

3.电力变压器出厂试验，检测变压器的绕组频率响应数据作为变压器的特征指纹信息，并测量电力变压器短路阻抗的出厂参考数据。

4.在电力变压器发生短路后，测量电力变压器的频率响应数据并将其与短路前的测试数据做对比，检查变压器绕组是否发生了形变；短路阻抗测试数据用于进一步确认变压器绕组的变化。

5.频响法测试数据可按照DLT-911对测试结果进行自动评估，判断变压器绕组的变形程度。

6.根据测试结果自动制作格式规范的Word试验报告

7.自动宽纸微型打印机打印测试获得曲线和数据

产品特点a)

两种测试方法，更加准确可靠的反映变压器绕组变化

b)无需连接笔记本电脑，单机即可完成频响法及阻抗法对变压器绕组变形测试。

c)低电压阻抗测试能准确反应变压器在绕组变形前后阻抗值的变化

d)低电压阻抗法专门用于测量大中型变压器阻抗特性测试的智能化仪器

e)超大量程，能全自动和手动测量所有发电机组在动、静态下膛内、膛外的转子交流阻抗及其特性曲线。

f)扫频频率范围可达10HZ～10MHZ，输出频率稳定，响应衰减倍数测量精度高。

g)自带微型打印机可打印频率响应曲线和测试数据

h)配有专家诊断系统，可以自动诊断变压器绕组的状态

i)7寸大屏幕触摸屏，全中文菜单界面，操作简单

技术指标

频响法技术指标
      1>线性扫描分布

扫频测量范围：1KHZ～2MHZ，4000扫频点，分辨率为0.25KHZ、0.5KHZ和1KHZ（自定义选择）

2>分段扫频测量分布

扫频测量范围：0.5KHZ～1MHZ（2000扫频点）；

0.5KHZ～10KHZ（500扫频点）

10KHZ～100KHZ（500扫频点）

100KHZ～500KHZ（500扫频点）

500KHZ～1000KHZ（500扫频点）

3>自定义扫描：10HZ～10MHZ，扫描点数最多4000点

4>扫频方式：线性或对数，扫频间隔和点数可任意设置

5>衰减幅度测量范围:-100dB～20dB

6>衰减幅度测量精度:0.1dB

7>扫描频率精度:0.01%

8>信号输入阻抗：1MΩ

9>信号输出阻抗：50Ω

10>同相测试重复率：99.9%

11>仪器输入电源:AC220V±10%，45～65HZ

阻抗法技术指标

1>交流阻抗测量范围：0～999.999Ω测量误差：0.2%RDG±2D

2>交流电压测量范围：0～600V测量误差：0.2%RDG±2D

3>交流电流测量范围：0～120A测量误差：0.2%RDG±2D

4>有功功率测量：cosφ>0.10.5%RDG±2D

cosφ<0.11.0%RDG±2D

5>无功功率测量：0.2%RDG±2D

6>频率测量范围：45～65HZ测量误差：<0.1%RDG

7>仪器输入电源:AC220V±10%，45～65HZ

8>工作环境要求：温度0～50℃，湿度小于85%

9>仪器主机重量：10KG
