变压器有载调压开关测试仪规范书

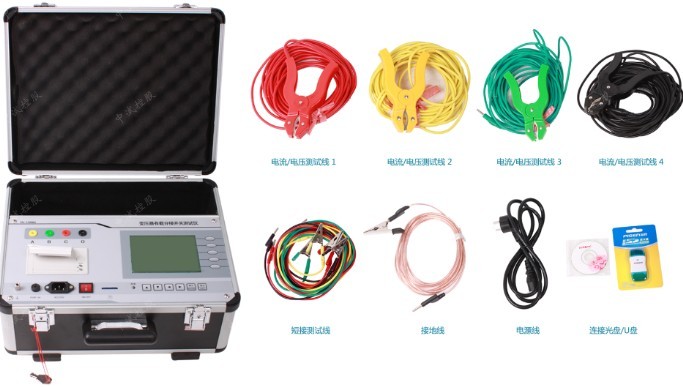

产品介绍

变压器有载分接开关测试仪，是用于测量和分析电力系统中电力变压器及特种变压器有载分接开关电气性能指标的综合测量仪器。它采用微电脑控制，通过设计的精密测量电路，可实现对有载分接开关的过渡时间、过渡波形、过渡电阻、三相同期性等参数的精确测量。用户可根据需要和现场条件，直接由分接开关引线进行测量，也可由变压器三相套管及中性点直接接线测量。

该仪器具有对所测数据进行显示、分析、存储、打印等功能。可在电力设备预防性试验及变压器大修中及时诊断出有载分接开关的潜在故障，对提高电力系统运行的可靠性具有重要意义。

技术指标

1>输出电流：1.0A、0.5A、0.3A三档可选

2>电阻量程：1.0A档0.1～10Ω，0.5A档5～20Ω，0.3A档10～40Ω

3>电阻测量精度：0.1Ω～1Ω±0.1Ω，1Ω～40Ω±1%（不含1Ω）

4>过渡时间测量:范围1～250Ms，精度：1ms～100ms±0.1ms100ms～250ms±1%

5>采样频率：10～20KHz

6>三相同期性：0.01ms

7>工作温度：0～40℃

8>环境湿度：≤90%RH，无结露

9>外形尺寸（mm）：420×350×220，重量：12kg（含附件）
