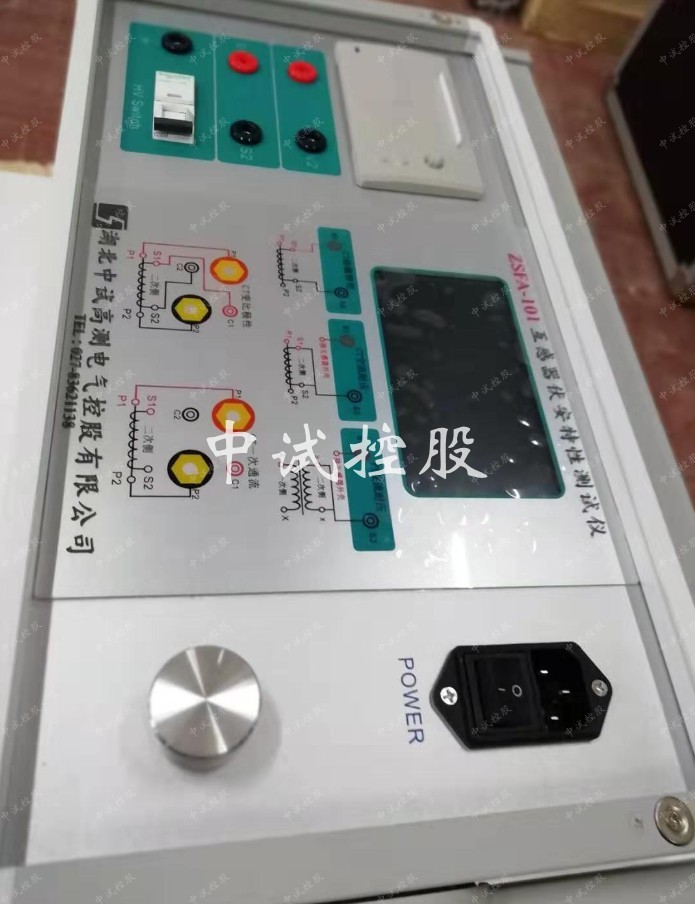

互感器分析仪总体介绍

功能与应用

CTPT分析仪用于电流互感器的以下试验：

1）励磁特性试验

2）匝数比检测

3）比差与角差校验

4）极性校验

5）二次绕组电阻测量

6）二次负荷测量

7）5%和10%误差曲线测量

8）CT暂态特性测试与分析

9）CT铭牌自动推断

10）拐点电压/电流、准确限值系数、仪表保安系数、二次时间常数、剩磁系数、准确级、饱和与不饱及电感等CT参数的测量

CTPT分析仪还可用于电压互感器的以下试验：

1）PT励磁特性试验

2）PT匝数比检测

3）PT极性校验

4）PT二次绕组电阻测量

5）PT二次负荷测量

装置的应用场合主要有：

1）CT铭牌的参数校验

2）CT接入当前负荷时参数校验

3）分析CT的暂态特性对继电保护装置的影响。

4）PT的铭牌参数校验

5）PT二次负荷校验

技术指标

1：测试标准依据：

IEC60044-1,IEC60044-2,IEC60044-5,IEC60044-6,GB1207,GB1208,

GB16847,GBT4703,C57.13

2：输入电源电压：AC220V±10%，50Hz/60Hz±10%

3：输出电压：0.1~125V(AC)

4：输出电流：0.001~5A(RMS)

5：输出功率：300VA

6：最高等效拐点电压：40KV

7：电流测量：范围：0~10A(自动量程0.1/0.4/2/10A)

误差<±0.1%+0.01%FS

8：电压测量：范围：0~200V(自动量程1/10/70/200V)

误差<±0.1%+0.01%FS

9：匝数比测量：范围：1~10000，

1~1000误差<0.05%

1000~2000误差<0.1%

2000~5000误差<0.2%

10：相位测量：精度：±2min，分辨率：0.01min

11：二次绕组电阻测量范围：范围：0~8KΩ(自动量程2/20/80Ω/800Ω/8kΩ)

误差<0.1%+0.01%FS，最大分辨率：0.1mΩ

12：温度测量：-50~100度，误差<3度

13：CT二次负荷测量：0～160ohm(2/20/80ohm/160ohm)

误差0.1%+0.01%FS最大分辨率0.001ohm

14：PT二次负荷测量：0～80kohm(800ohm/8kohm/80kohm)

误差0.2%+0.02%FS最大分辨率0.1ohm

15：数据存储组数：大于1000组

16：工作条件：温度：-10℃～50℃，湿度：≤90%

17：尺寸：485mm×356mm×183mm

18：重量：15Kg
