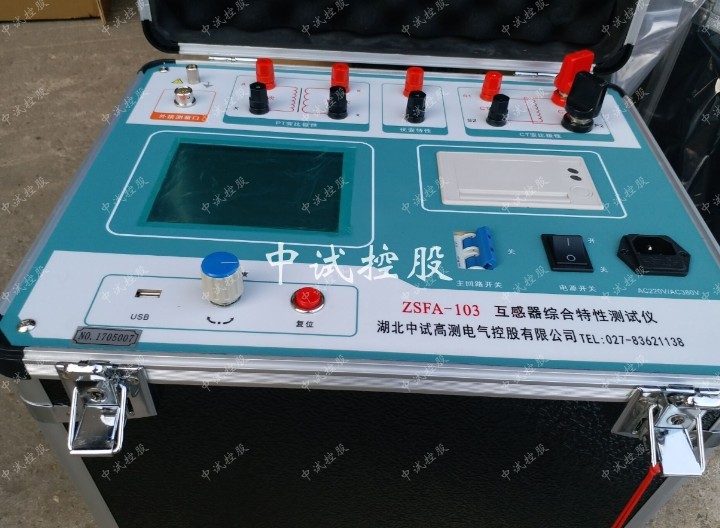

电流法互感器特性综合测试仪技术指标

电流法互感器特性综合测试仪是一种专门为测试互感器：PT、CT（保护类、计量类）、伏安特性（励磁特性）曲线、自动给出拐点值、自动给出5%和10%的误差曲线、变比测量、比差测量、相位（角差）测量、极性判断、一次通流测试、交流耐压测试、二次负荷测试、二次绕组测试、铁心退磁等设计的多功能现场试验仪器。实验时仅需设定测试电压/电流值，不需要设置步长、分段点等参数，设备便能够自动升压/升流，并将互感器的伏安特性曲线或变比、极性等实验结果快速显示出来，支持数据保存和现场打印，不但省去手动调压、人工记录、描曲线等繁琐劳动，还能通过USB接口将测试数据上传到电脑进行编辑保存或打印。操作简单方便，提高工作效率，是一种性价比较高的高科技产品。

     国内首创MBC电源控制技术，单相AC220V输入电源，并且工作电源与功率电源共用一个输入端口,设计更加科学合理,使用更加安全可靠。设备电源输出全部为真实电压和电流值，并且波形为标准正弦波，频率为50-60Hz；能够真正有效模拟互感器的真实状态，符合国家相关检修规定。设计用于对保护类、计量类CT/PT进行自动测试，适用于实验室也适用于现场检测。

  1、单机输出电压2500V、输出电流1000A、支持检测500KV/1A的CT

  2、无需外接任何辅助设备，单机完成所有测试工作

  3、高智能化设计、无须设置、全自动完成检测

  4、单相220V工作电源、全隔离输出，多重保护、安全可靠

  5、支持CT/PT全自动检测、支持检测比1和比5的电流互感器

  6、快速热敏打印机、支持现场数据打印

  7、大容量内置存储器、可保存1000组测试数据、掉电后不丢失

  8、支持U盘转存数据9、全中文菜单，大屏幕LCD显示器，界面清晰

  10、旋转鼠标，操作简单

  12、单机完成全部检测项目，不需要外接电源及其它辅助设备

  13、采用电压法和电流法两种测试原理，方便检测GIS套管式CT

  1、工作电源：220Vac±10%

  2、CT测试项目：伏安特性检测（励磁特性）、变比测量、比差测量、角差测量、极性判别、自动计算励磁拐点电压/电流值、自动计算5%和10%误差曲线、二次交流耐压试验、二次回路检测、二次实际负荷测量、二次绕组电阻测量、自动退磁

  3、PT测试项目：伏安特性检测（励磁特性）、变比测量、比差测量、角差测量、极性判别、自动计算励磁拐点电压/电流值、二次交流耐压试验、二次实际负荷测量、二次绕组电阻测量、自动退磁

  4、输出电压：0～2500V（20A）

  5、输出电流：0～1000A

  6、测试精度：≤0.5%

  7、检测范围：10000:1

  8、体    积：380 X 240 X 240（mm）

  9、重    量：≤22（Kg)
