配网电气设备试验仪35KV、10KV





配网电气设备试验仪35KV、10KV/ZSZGF-120KV/2mA直流耐压试验器主要适用于电力部门、工矿、冶金、钢铁等企业动力部门对氧化锌避雷器、电力电缆、变压器、断路器、发电机等高压电气设备进行直流耐压试验或直流泄露电流试验。

配网电气设备试验仪35KV、10KV/ZSZGF-120KV/2mA直流耐压试验器在行业内率先采用分节式结构，即既可用于高电压等级，又能用于较低电压等级，并保持其精度不变。以100/200kV/2mA分两节为例，单节时可做100kV/2mA使用，可用于35kV及以下系统电气设备直流高压试验，此时可保证测量的准确性避免大马拉小车；两节使用时可做200kV/2mA 使用.可用于220kV分节、110kV及以下氧化锌避雷器直流试验及交联电缆的直流耐压试验。



真正做到一机两用，大大方便了现场用户的使用。



主要用于研究电气设备直流精电及换流站设备和绝缘材料在直流高电压 下的绝缘强度、直流愉电线路电晕和离子流及其效应 以及进行交、直流电力设备的泄漏电流试验。



另外还可以作为其他高 压试验设备如冲击电压发生器、冲击电流发生器、振荡 回路等的电源。在其他科技领域里，如物理学(加速器、 电子显微镜等)、电子医疗设备(X射线)、工业应用 (废气沉淀、静电喷漆等)、或电子通信(电视、广播 站)等方面也被广泛应用。

配网电气设备试验仪35KV、10KV/ZSZGF-120KV/2mA直流耐压试验器输出直流电压等级包括为60kv直流高压发生器、120kv直流高压发生器、200kv及300kv直流耐压试验仪，60KV/2mA一体式直流耐压试验仪用于电力部门现场试验高压发生专用配套设备，特别适用于电力部门直流耐压现场试验。



执行标准

DL/T 848.1-2004 《高压试验装置通用技术条件 第1部分:直流高压发生器》
DL/T 474.2-2006 《现场绝缘试验实施导则 第2部分:直流高电压试验》
DL/T596-2005 《电力设备预防性试验规程》
GB1094.1-GB1094.6-96 《外壳防护等级》
GB2900　 《电工名词术语》
GB/T16927.1~2-1997　 《高电压试验技术》
GB4793-1984 《电子测量仪器安全要求》
GB191 《包装贮运标志》
GB/T.311-1997 《高压输变电设备的绝缘与配合》





1．体积更小、重量更轻、更美观、更可靠、操作简便、功能齐全，便于野外使用，是新世纪理想的可靠产品。
2．采用先进技术，率先应用新的PWM智能脉宽调制技术、脉冲串逻辑阵列调
制，采用大功率IGBT器件，利用智能技术提智能率，频率高达40kHz，从而使输出高压稳定度更高，波纹系数更小。
3．采用计算机控制技术，在大屏幕的LCD显示器上显示输出直流高压电压、电流、过压整定、计时、接地及各种保护信息。
4．智能接地不良保护及报JING功能（接地不良不能升压），测压回路断线保护（高压测量回路断线仪器不能升压），急停按钮，大大提高了操作人员在作业过程中安全性。在特殊情况下还可解除接地不良保护报警功能（如采用发电机作为电源或现场接地不良但仍可试验的情况下。）精度高、测量准确。电压、电流表均为数字显示，电压分辨率为0.1kV，电流分辨率为0.1uA，控制箱上电压表直接显示加在负载试品上的电压值，使用时无需外加分压器，接线简单。仪器具有高、低压端测量泄漏电流，高压端采用圆形屏蔽数字表显示，不怕放电冲击，抗干扰性能好，适合现场使用。
5．电压调节稳定度高，全量程平滑调压，输出电压调节采用单个多圈电位器，升压过程平稳，调节精度高，并设计有粗调和细调功能。电压调节精度优于0.1%，电压、电流测量误差小于1.0%，脉动因数优于0.5%。
6．增设了高精度75%VDC-1mA的功能，做氧化锌避雷器测量带来极大的方便。轻轻一按无须计算。本仪器控制箱上有75%的电压功能键，在做避雷器试验时，当电流升到1000uA时、就打开0.75的按钮，这时电压表、电流表所显示的值就是75%的数据，做完后应立即将升压的旋钮回到零位上，同时将细调电压旋钮回到零位上，并应立即按绿色按钮，切断高压并关闭电源开关。再做其它的试验。

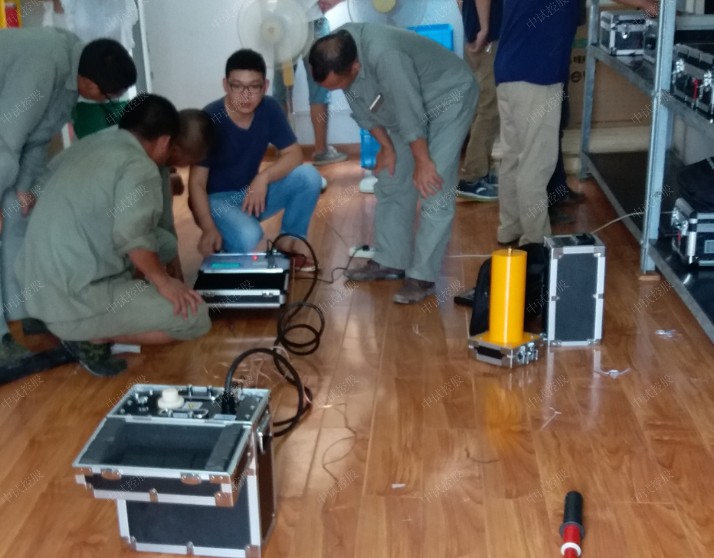

7．倍压筒可分节结构，现场使用，灵活方便，一机多用。
8．倍压筒体用德国技术；中频变压器设计，体积小、容量大。倍压筒体底座内藏△—Y撑脚，即使用时展成Y形，支撑稳定方便，装箱时缩成△形，藏在底座内.





数字显示输出电压和电流；
可随时转换到75%电压输出；
具有过压和过流保护设置功能，并能显示所设定的电压和电流值；
可全范围内平滑调节输出电压；
完善的保护功能，以确保每次升压前电位器必须调节到零位；
采用放电棒放电时不影响输出电压的大小；
具有输出电压定时功能；
具有过压过流保护声、光报警功能；
可满负荷工作30min。



 工作方法：
1.电压输出 0-60kV    精度±1%±1个字
2.电流输出 0-2000uA  精度±1%±1个字
3.具有高精度0.75UDC-1mA单触按钮，精度≤1.0％
4.具有全自动做氧化锌避雷器试验，电缆分段耐压，自动耐压功能
5.具有手动调节电压输出功能。
6.工作方式 ：间断使用：额定负载30分，1.1倍额定电压使用：10分钟
7.工作环境 ：温度：-10℃～+40℃
8.相对湿度：室温为25℃时不大于85％（无凝露）
9.海拔高度：1500米以下



配网电气设备试验仪35KV、10KV/ZSZGF-120KV/2mA直流耐压试验器延用了九十年代专业技术、该60KV/2mA一体式直流耐压试验仪但在产品结构和生产器件上采用了现在的电子器件和结构配置以及工艺流程，提高了电力中输出电压数值的稳定度和精度，60KV/2mA一体式直流耐压试验仪具有输出功率大、体积小、重量轻并且有可靠的过压、过流及零位静止合闸保护功能，60KV/2mA一体式直流耐压试验仪带0.75倍电压锁存按键功能，并配有时间继电器，该60KV/2mA一体式直流耐压试验仪能在试验中设置定时声音报警，整个测试仪便于携带，操作方便，安全可靠，特别适用于电力检修部门，发电厂以及电力检修单位现场试验。



1、手动升压模式
  开机后，进入主菜单，旋动设置控制杆使光标指向“手动升压”选项，点击控制杆，进入手动模式参数设置界面，根据具体的试验要求设置各项参数后，即可进入升压界面。先按高压通按钮，红灯亮起后，再旋动旋钮，当电压升至试验电压设定值，计时器开始计时，计时完毕后系统将自动降压回零，然后弹出试验记录保存对话框，做出选择后，该次试验完毕；如果电压未达到设定的试验电压值时，按下0.75UDC-1mA按钮，则系统会自动降压到当前电压值的0.75倍，然后以设定的加压时间倒计时，计时完毕后，系统自动降压回零，然后弹出试验记录保存对话框，做出选择后，该次试验完毕。
2、自动升压模式
  开机后，进入主菜单，旋动设置控制杆使光标指向“自动升压”选项，点击控制杆，进入自动模式参数设置界面，根据具体的试验要求设置各项参数后，即可进入升压界面。此时，按下高压通按钮后，系统将开始自动升压，升至试验电压设定值后，稳压并开始计时，计时完毕后系统将会自动降压回零，然后弹出试验记录保存对话框，做出选择后，该次试验完毕。
3、MOA升压测试模式
  开机后，进入主菜单，旋动设置控制杆使光标指向“MOA升压”选项，点击控制杆，进入自动模式参数设置界面，根据具体的试验要求设置各项参数后，即可进入升压界面。此时，按下高压通按钮后，系统将开始自动升压，升至试验电流设定值后，稳流并开始计时，计时完毕后系统自动降压至原来电压值的0.75倍，稳压并重新开始计时，计时完毕后系统将会自动降压回零，弹出试验记录保存对话框，做出选择后，该次试验完毕。试验结束后，界面返回到主菜单界面，先用放电棒充分放电后，再关闭电源。
4、试验完毕，关闭电源开关。
5、对于氧化锌避雷器等小电容试品一般通过倍压筒内部测压电阻放电即可。而对电缆等大电容试品须安装配套限流电阻，一般要待试品电压自放电至试验电压的20%以下，再通过配套的放电棒进行放电。待试品充分放电后并挂好接地线，才允许进行高压引线的拆除和更换接线工作。

配网电气设备试验仪35KV、10KV/ZSZGF-120KV/2mA直流耐压试验器采用中频倍压电路，新型直流高压发生器应用PWM脉宽调制技术和大功率IGBT器件，根据电磁兼容性理论，采用特殊屏蔽、隔离和接地等措施。



使直流高压试验实现了便携式并能承受额定电压放电而不损坏。



配网电气设备试验仪35KV、10KV/ZSZGF-120KV/2mA直流耐压试验器具有多种保护功能，如：低压过流、低压过压、高压过流、高压过压、零位保护、不接地保护等。推动信号快速关断保护在输出端采用专用传感器取样，反应时间为纳秒级，通过纳秒级的光隔离元件和纳秒级的模拟开关，全过程在2微秒内将功放电路的推动信号切断，保证在输出短路的情况下，不损坏功率器件。是指主要用于绝缘和漏电检测中的高压电源，高压电源和高压发生器已经没有严格的区别。



限流电阻使用说明

1、限流电阻功能:当试品击穿或闪烁时,起到了限止电流的作用,从而不损坏试验设备。
2、使用方法:只要将限流电阻一端M10螺母拧到直流高压发生器倍压筒顶部,高压输出线螺栓上即可。如果要串接高压微安表,只要将微安表底部M10螺母拧在限流电阻的另一端即可。
3、如果使用直流高压发生器时,试品是氧化锌避雷器、普阀式避雷器和高压开关等电力设备时,可以不用限流电阻。即凡是小电流、小电容试品,可以不用限流电阻。
4、电力电缆、变压器、电机等大电容试品,应在高压回路内串接限流电阻做试验,保护试验设备。

注意事项

1、请务必反复检查配网电气设备试验仪35KV、10KV/ZSZGF-120KV/2mA直流耐压试验器联接线、接地线是否正确,各部位接地要良好,严禁接地线串联。注意安全距离,确保人身安全。
2、每次试验后,应将升压电位器回到零位(粗调、细调都回零位),按绿色按钮,切断高压并关闭电源开关,zui后进行放电。
3、未经允许，请勿开启仪器，这会影响产品的保修。自行拆卸概不负责。
4、仪器运输时应避免雨水浸蚀,严防碰撞和坠落。



配网电气设备试验仪35KV、10KV/ZSZGF-120KV/2mA直流耐压试验器应用AIPWM技术，对PWM技术的不准确线性度进行了调整，使仪器精度得到了大幅度提高。并采用AI技术设定过压保护和过流保护取代了数字拨盘开关只能设定电压值，不能设定电流值及电压飘移的问题，在保持手动0.75UDC1mA功能按钮的基础上，增加了AI全自动氧化锌避雷器测量，电缆分段耐压试验，自动耐压试验功能，并可以直接打印试验报告及保存实验报告，避免了实验报告手写有错误的问题，保留了手动方式，增加了任意电压、电流下打印功能，及总时间T1和分段计时T2功能。仪器增加了万年历和时间功能，实验报告带有时间和日期。





配网电气设备试验仪35KV、10KV/ZSBP-变频串联谐振成套试验装置

一、应用范围

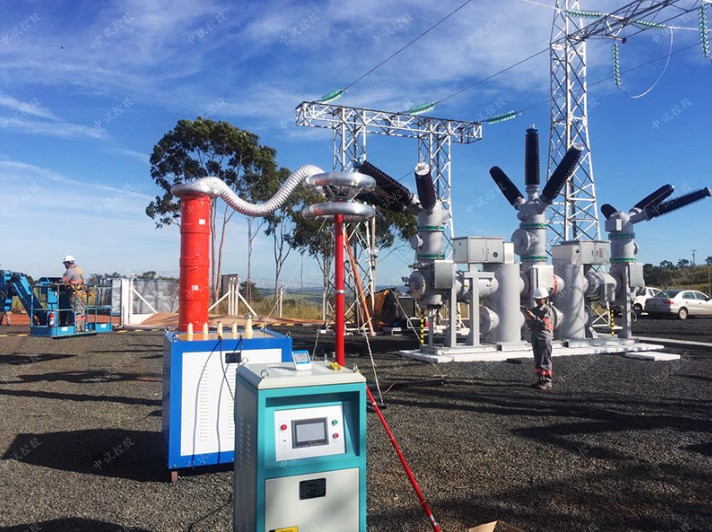

配网电气设备试验仪35KV、10KV/ZSBP-变频串联谐振成套试验装置是运用串联谐振的原理，利用励磁变压器激发串联谐振回路，通过调节变频控制器的输出频率，使得回路中的电抗器电感L和试品电容C发生串联谐振，谐振电压即为试品上所加电压。变频谐振试验装置广泛用于电力、冶金、石油、化工等行业，适用于大容量、高电压的电容性试品的交接和预防性试验。

适用于10KV、35KV、110KV、220KV、500KV交联聚乙烯电力电缆交流耐压试验

适用于66KV、110KV、220KV、500KV、GIS交流耐压试验

适用于大型发电机组、电力变压器工频耐压

适用于电力变压器的感应耐压试验



二、主要性能指标及特点

2．1主要技术指标

（1）工作温度范围：-10~45℃

（2）工作湿度范围：≤90%

（3）海拔：≤1000m

（4）供电电源电压：380V±10%、三相或220V±10%、单相（10KW及以下）50/60Hz

（5）供电电源容量：0-300KW

（6）额定输出电压：0-1000KV

（7）额定输出容量：0-35MVA

（8）工作频率范围：30-300Hz（亦可根据用户要求放宽频率范围）

（9）频率调节分辨率：0.02Hz；不稳定度≤0.05%

（10）噪音：≤60dB

（11）系统测量精度：1级

（12）输出波形：正弦波，波形畸变率≤1%

（13）电抗器Q值：30-120

（14）系统具有IGBT、过电压、过电流、试品闪络等全自动保护

2．2主要特点

2．2．1体积小、重量轻，适合于现场使用

变频控制器集调压、调频、控制及保护功能为一体，省去了笨重的调压器，而且操作方便、读数直观。由于系统Q值较高（30-120），有效地解决了由于电源容量的不足对现场试验的制约。当电压等级较高时，电抗器采用多级或叠积式结构，便于运用输及现场安装。

2．2．2安装可靠性高

变频装置采用先进的设计思想、高品质的IGBT及驱动回路使输出波形失真度小，频率输出稳定性好，具有良好的IGBT、过电流、过电压（保护值可根据需要人为整定）以及放电保护功能，可保护设备及人身的安全；当试品放电或击穿时，由于谐振条件被破坏，短路电流小，只有试品试验电流的1/Q，避免了因击穿对试品造成的损坏。

2．2．3试验的等效性好

采用接近工频（30HZ-300HZ）的交流电压作为试验电源，无论是在等效性和一致性上都与50HZ/60HA的工频电源非常接近，保证了试验结果的可靠性和真实性。





配网电气设备试验仪35KV、10KV/ZSVLF-30KV 40KV 50KV 60KV 80KV / 0.1Hz 超低频高压发生器

中试控股的 ZSVLF-30KV 40KV 50KV 60KV 80KV / 0.1Hz 超低频高压发生器属于超轻型交流耐压试验，打耐压时候对电缆没有损伤。

配网电气设备试验仪35KV、10KV/ZSVLF-30KV 40KV 50KV 60KV 80KV / 0.1Hz 超低频高压发生器主要用于聚乙烯绝缘的电力电缆的耐压测试，也可用于大型电力变压器的绝缘耐压测试。在试验过程中中，常常需要设置不同的参数，本机可根据试验的需要设定好输出频率、试验时间、试验电压、高压侧的过流保护值、过压保护值。

0.1Hz超低频耐压试验的优点:

☆ 等效性好：科学理论和实践证明，0.1Hz超低频耐压试验与工频耐压试验具有很好的等效性。

☆ 体积小：理论上容量为工频的1/500，所以体积小、重量轻。

☆ 破坏性小：0.1Hz超低频耐压试验不会象直流耐压试验对绝缘具有较大的破坏性，有害极化电荷不会进入电介质。

☆ 技术先进：采用电力电子元件，微电脑控制，安全简单，操作方便，数据可靠。

1、输出额定电压：参见表1；

2、输出频率：0.1Hz、0.05Hz、0.02Hz；

3、带载能力：0.1 Hz  1.1µF

            0.05 Hz 2.2µF

            0.02 Hz 5.5µF；

4、测量精度：3%；

5、电压正，负峰值误差：≤3%；

6、电压波形失真度：≤5%；

7、使用条件：户内、户外；温度：-10℃∽+40℃；湿度：≤85% RH；

8、电源：交流50 Hz，220V ±5%；

 电力电缆、发电机耐压试验是每个从事电力行业者必备的技能，有时候这些设备的电压等级不怎么高，如果使用串联谐振的话，会造成很大的浪费资源，因此需要使用超低频高压发生器来进行试验.超低频高压发生器是一款比较常规的高压电力试验设备，电力工作者在实际的工作中，需要根据实际情况来使用，设置好试验参数，这样才能达到试验精度。那么超低频高压发生器如何设置限定参数呢？

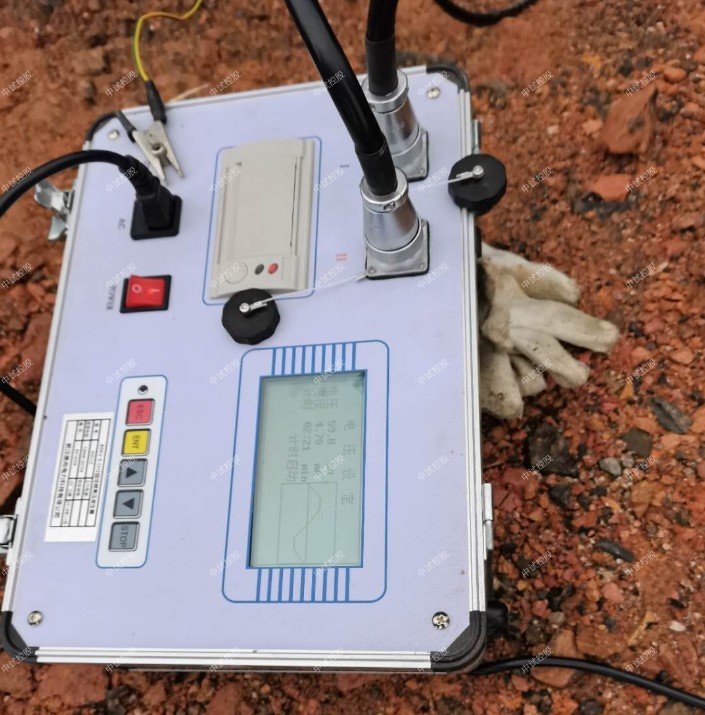

在参数设限界面上，可根据试验的需要设定好输出频率、试验时间、试验电压、高压侧的过流保护值、过压保护值。修改方法如下：

1、点击“选择”键，可在参数之间循环移动特选方框。被选中的参数可用“改数”键修改之。

2、点击：“改数”键，可将特选方框选中的参数按递增的方式循环修改之：

频率有三种选择：0.1、0.05、0.02。它规定了仪器的输出频率。单位为Hz。

定时修改范围：0-99分(它规定了试验时间的长短,单位为分钟)。

试验电压范围为０至额定值，单位为kV。它规定了我们所要升至的试验电压。仪器升至这个设定电压值时，就不再升压，并保持在这个峰值下进行等幅的正弦波输出。

电压保护值设定范围为0至额定值，单位为kV。它规定了通过试品的电压上限值，当电压超过此设定时，仪器自动切断输出，进行停机操作。

电流保护值设定范围为0至额定值，单位为mA。它规定了通过试品的电流上限值，当电流超过此设定时，仪器自动切断输 出，进行停机操作。

以上电压，电流均为峰值，仪器显示的测量数据，以及打印报告上的电压电流值均为峰值。

  首先点击“选择”键，在参数之间循环移动光标。被选中的参数可用“改数”键按递增的方式循环修改之：

  1.频率有三种选择：0.1、0.05、0.02。单位为Hz。

  2.定时修改范围：0-99分。它规定了试验时间的长短。单位为分钟。

  3.试验电压范围为0至额定值，单位为kV。它规定了我们所要升至的试验电压。仪器升至这个设定电压值时，就不再升压，并保持在这个峰值下进行等幅的正弦波输出。

  4.电流保护值设定范围为0至额定值，单位为mA。它规定了通过试品的电流上限值，当电流超过此设定时，仪器自动切断输出。

  5.电压保护值设定范围为0至额定值，单位为kV。它规定了通过试品的电压上限值，当电压超过此设定时，仪器自动切断输出。



配网电气设备试验仪35KV、10KV/ZSVLF-30KV 40KV 50KV 60KV 80KV / 0.1Hz 超低频高压发生器接合了现代数字变频先进技术，克服传统工艺的一些不足之处，采用微机控制，升压、降压、测量、保护完全自动化，并且在自动升压过程中能进行人工干预。

 修改方法如下：

电流、电压、波形数据均直接通过高压侧采样获得，所以数据真实、准确。

过压保护：当输出超过所设定的限压值时，仪器将停机保护，动作时间小于２０毫秒。

过流保护：设计为高低压双重保护，高压侧可按设定值进行精确停机保护。

低压侧的电流超过额定电流时将进行停机保护，动作时间都小于２０毫秒。

高压输出保护电阻设计在升压体内，所以外面不需另接保护阻。

ZSVLF-30KV 40KV 50KV 60KV 80KV / 0.1Hz 超低频高压发生器适用于：交联聚乙烯绝缘电力电缆的耐压试验 / 水力发电机和大型发电机的耐压试验。0.1Hz超低频绝缘耐压试验实际上是工频耐压试验的一种替代方法。尤其在对大型发电机、电缆等试品进行工频耐压试验时，发挥着明显巨大的作用。

由于配网电气设备试验仪35KV、10KV/ZSVLF-30KV 40KV 50KV 60KV 80KV / 0.1Hz 超低频高压发生器采用了高低压闭环负反馈控制电路，所以输出无容升效应。

一　超低频绝缘耐压试验原理

   超低频绝缘耐压试验实际上是工频耐压试验的一种替代方法。我们知道，在对大型发电机、电缆等试品进行工频耐压试验时，由于它们的绝缘层呈现较大的电容量，所以需要很大容量的试验变压器或谐振变压器。这样一些巨大的设备，不但笨重，造价高，而且使用十分不便。为了解决这一矛盾，电力部门采用了降低试验频率，从而降低了试验电源的容量。从国内外多年的理论和实践证明，用0.1Hz超低频耐压试验替代工频耐压试验，不但能有同样的等效性，而且设备的体积大为缩小，重量大为减轻 ，理论上容量约为工频的五百分之一，且操作简单，与工频试验相比优越性更多。这就是为什么发达国家普遍采用这一方法的原因。国家发改委已制定了《35kV及以下交联聚乙烯绝缘电力电缆超低频（0.1Hz）耐压试验方法》行业标准。我国正在这一方法，本仪器是根据我国这一需要而成的。可广泛用于电缆、大型高压旋转电机的交流耐压试验之中。

二　产品简介

本超低频耐压试验仪0.1HZ接合了现代数字变频先进技术，采用微机控制，升压、降压、测量、保护完全自动化。由于全电子化，所以体积小重量轻、大屏幕液晶显示，清晰直观、且能显示输出波形、打印试验报告。设计指标完全符合《电力设备专用测试仪器通用技术条件，第4部分：超低频高压发生器通用技术条件》电力行业标准，使用十分方便。现在国内外均采用机械式的办法进行调制和解调产生超低频信号，所以存在正弦波波形不标准，测量误差大，高压部分有火花放电，设备笨重，而且正弦波的二，四象限还需要大功率高压电阻进行放电整形，所以设备的整体功耗较大。本产品均能克服这样一些不足之处，另外，还有如下特点需要特别说明：

1.电流、电压、波形数据均直接从高压侧采样获得，所以数据准确。

2.具有过压保护功能，当输出超过所设定的限压值时，仪器将停机保护，动作时间小于20ms。

3.具有过流保护功能：设计为高低压双重保护，高压侧可按设定值进行精确停机保护；低压侧的电流超过额定电流时将进行停机保护，动作时间都小于20ms。

4.高压输出保护电阻设计在升压体内，所以外面不需另接保护电阻。

5.由于采用了高低压闭环负反馈控制电路，所以输出无容升效应。

8.市电源：频率50Hz，电压220V±5%。若使用便携式发电机供电，发电机要求：频率50Hz，电压220V±5%，功率应大于3KW，并且在发电机的输出端并联一只功率不小于800W的阻性负载（如电炉），以便稳定发电机的运转速度。否则仪器将不能正常工作



超低频耐压试验仪0.1HZ结合了现代数字变频先进技术，采用微机控制，升压、降压、测量、保护完全自动化，并且在自动升压过程中能进行人工干预。由于全电子化，所以体积小重量轻、大屏幕液晶显示，清晰直观、且能显示输出波形、打印机输出试验报告。设计指标完全符合DL/T849.4-2004《电力设备专用测试仪器通用技术条件，第4部分：超低频高压发生器通用技术条件》电力行业标准，使用十分方便。现在国内外均采用机械式的办法进行调制和解调产生超低频信号，所以存在正弦波波形不标准，测量误差大，高压部分有火花放电，设备笨重，而且正弦波的二，四象限还需要大功率高压电阻进行放电整形，所以设备的整体功耗较大。本产品均能克服这样一些不足之处，另外，还有如下特点需要特别说明：



电流、电压、波形数据均直接通过高压侧采样获得，所以数据真实、准确。

过压保护：当输出超过所设定的限压值时，仪器将停机保护，动作时间小于２０毫秒。

过流保护：设计为高低压双重保护，高压侧可按设定值进行*停机保护；低压侧的电流超过额定电流时将进行停机保护，动作时间都小于20毫秒。

高压输出保护电阻设计在升压体内，所以外面不需另接保护阻。

由于采用了高低压闭环负反馈控制电路，所以输出无容升效应。

注意事项

１．本仪器所配升压体不得作它用。

２．机内带电,切勿自行拆机修理，以免发生意外。仪器有故障，应与我公司修理。

３．关机后应用放电棒对试品进行充分放电,再拆线。

４．连续工作，升压体将发热，属正常现象。

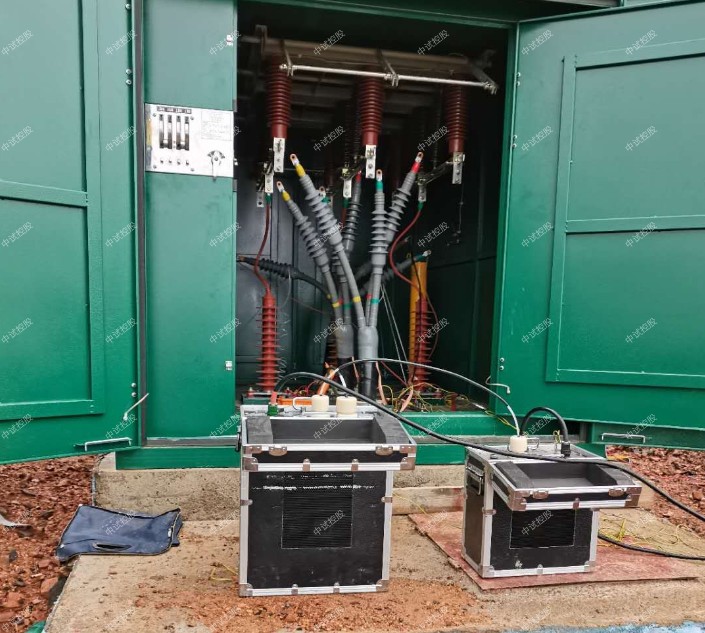

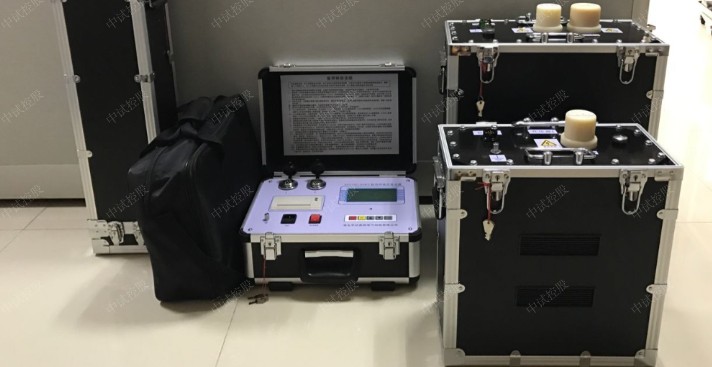

1、额定电压小于或等于50kV的超低频采用单联结构（一台升压器）；大于50kV的超低频采用串联结构（两台升压器串联），使整体重量大大减轻，带载能力增强，而且两台升压器可单独作低电压等级的超低频使用。

2、电流、电压、波形数据均直接从高压侧采样获得，所以数据准确。

3、具有过压保护功能，当输出超过所设定的限压值时，仪器将停机保护，动作时间小于20ms。

4、具有过流保护功能：设计为高低压双重保护，高压侧可按设定值进行精确停机保护；低压侧的电流超过额定电流时将进行停机保护，动作时间都小于20ms。

5、高压输出保护电阻设计在升压体内，所以外面不需另接保护电阻。

6、由于采用了高低压闭环负反馈控制电路，所以输出无容升效应。

 1、设计目标：VLF超低频高压发生器主要是针对电力电缆的非破坏性绝缘耐压试验设计制造而成。

2、适用范围：VLF超低频高压发生器主要使用于PE（聚乙烯）／XLPE(交联聚乙烯)等塑料电力电缆。

3、适用群体：VLF超低频高压发生器适用于电力部门，电力电缆检修部门。

4、主要配置：VLF超低频高压发生器接合了现代数字变频先进技术，采用微机控制，升压、降压、测量、保护完全自动化。由于全电子化，所以体积小重量轻、大屏幕液晶显示，清晰直观、且能显示输出波形、打印试验报告。

1、电流、电压、波形数据均直接从高压侧采样获得，所以数据准确；

2、具有过压保护功能，当输出超过所设定的限压值时，仪器将停机保护，动作时间小于20ms；

3、具有过流保护功能：设计为高低压双重保护，高压侧可按设定值进行精确停机保护；低压侧的电流超过额定电流时将进行停保 护，动作时间都小于20ms；

4、高压输出保护电阻设计在升压体内，所以外面不需另接保护电阻；

5、由于采用了高低压闭环负反馈控制电路，所以输出无容升效应。



ZSVLF-30KV 40KV 50KV 60KV 80KV / 0.1Hz 超低频高压发生器适用于：交联聚乙烯绝缘电力电缆的耐压试验 / 水力发电机和大型发电机的耐压试验。0.1Hz超低频绝缘耐压试验实际上是工频耐压试验的一种替代方法。尤其在对大型发电机、电缆等试品进行工频耐压试验时，发挥着明显巨大的作用，输出额定电压：30KV，40KV，50KV，80KV，90KV





配网电气设备试验仪35KV、10KV/ZSYDJ-10kVA/100kV工频耐压试验装置用于对各种电器、电气设备、绝缘材料等进行规定电压下的绝缘强度试验，考核产品的绝缘水平，发现被试品的绝缘缺陷，衡量承受过电压的能力。是供电企业、大型工厂、冶金、发电厂、铁路等需要电力维修部门的必备设备。中试控股的配网电气设备试验仪35KV、10KV/ZSYDJ-10kVA/100kV工频耐压试验装置广泛应用于电工制造部门、电力运行部门、科研单位和高等院校。配网电气设备试验仪35KV、10KV/ZSYDJ-10kVA/100kV工频耐压试验装置分为一体式装置（30kV以下）和分体式装置两类。

1．  接上外部电源，合上电源开关,控制箱绿灯、黄灯亮 (如果黄灯不亮,则说明输出调节手柄不在零位,可逆时针旋转调至零位,直到黄灯亮)，表示可进行试验操作。

2．  中试控股按照被试品正常试验所需电流大小和耐压时间，选定电流 倍率转换/切除开关的位置,并设定好过流继电器、时间继电器的动作值。（变压器初级）过流动作设定值=过流继电器刻度盘读数×10×K，其中K为电流倍率转换/切除开关的状态值，分别为1、2、OFF，开关处于×1、×2位置的K值分别为1、2，切除位置为OFF（切除过流保护。

3．  以上所有工作完成后，中试控股表示可以送电操作：按下启动按钮，绿灯灭,红灯亮,一次主回路吸合，调压器受电。中试控股顺时针旋动调压器手柄，调压器升压。此时黄灯灭。密切注意高压电压表的指示，当升到被试品的耐压值时，按下计时按钮并注意被试品的情况。

4．  当耐压计时到时，操作箱自动声光报警。应立即逆时针旋转调压器手柄至零位，按停止按钮和计时按钮，红灯灭，绿灯和黄灯亮。试验即告完毕。

5．  在升压或耐压过程中，如发生短路、闪络、击穿等过流时，过流继电器动作，切断主回路。此时应将调压器逆时针旋转至零位。

6．  中试控股再次使用时,重复上述步骤。

ZSYDJ-10KVA/100KV高压试验变压器参数：
容量：10KVA
输入电压：AC200V  50Hz
输入电流：50A
输出电压：AC100KV   DC140KV
输出电流：AC100mA   DC71.4mA
ZSXC-10KVA控制箱参数：
容量:10KVA
输入电压:AC220V 50Hz
输入电流:45.5A
输出电压:0～250V
输出电流:0～50A

注意事项：

1、中试控股电源产品大多都是高压试验设备，要求由高压试验专业人员使用，使用前应仔细阅读使用说明书，并经反复操作训练。

2、操作人员应不少于2人。使用时应严格遵守本单位有关高压试验的安全作业规程。

3、为了保证试验的安全正确，除必须熟悉本产品说明书外，还必须严格按有关标准和规程进行试验操作。

4、各联接线不能接错，特别是接地线不能接错。否则可导致试验装置损坏。

5、本装置使用时，输出的是高电压或超高电压，必须可靠接地，注意操作安全距离。

说明： 1 、 如有特殊参数要求，可按用户的技术参数进行设计制作。

配网电气设备试验仪35KV、10KV/ZSYDJ-10kVA/100kV工频耐压试验装置直流泄漏试验操作过程注意事项

（1）试验人员应做好责任分工，设定好试验现场的安全距离，仔细检查好被试品及工频交流耐压试验装置的接地情况，并设有专人监护安全及观察被试品状态工作。

 （2）被试品做试验前，应拆除所有对外连线，并充分放电，主要部位应清除干净，保持绝对干燥，以免损坏被试品及带来试验数值的误差。

 （3）对于大容量试品（电容器、超长电缆等）试验时应缓慢升压，防止被试品的充电电流过大而烧坏微安表，必要时应分级加压分别读取各电压下微安表的稳定读数。

 （4）试验过程中，中试控股应严密监视被试品、微安表及试验装置等，一旦发生闪烁、击穿等现象应立即降压，切断电源，并查明原因。



控制箱（台）是由接触式调压器（50kVA以上为电动柱式调压器）及其控制、保护、测量、信号电路组成。

它是通过接入220V或380V工频电源，调节调压器（即试验变压器的输入电压），接入高压试验变压器的初级绕组，根据电磁感应原理，中试控股以获得所需要的试验高压电压值。中试控股按试验规程，各种大型电力变压器、电力电缆、汽轮及水轮发电机及其它容性设备都必须严格定期进行交流耐压试验。

配网电气设备试验仪35KV、10KV/ZSYDJ-10kVA/100kV工频耐压试验装置具有回零检测功能，回零确定后才可进行试验，安全可靠。具有绝缘电阻测试功能，直接反映被试品绝缘强度。

中试控股从零位开始按顺时针方向匀速旋转调压器手轮升压。（升压方式有：快速升压法即20S逐级升压法；慢速升压法，即60S逐级升压法；级慢速升压法供选用）电压从零开始按选定的升压速度升到您所需额定试验电压或额定直流电流下的参考电压。试验中应严密注意直流高压表、泄漏电流表指示以及被试品的情况。试验完毕后，应讯速均匀将高压降至零位，按一下停止按钮，高压、低压输出停止，然后切断电源。此时应用直流高压放电棒给被试品及试验装置本身充分放电。

中试控股可根据用户要求配置油浸式、干式或者SF6气体式等各种试验变压器。

结构

配网电气设备试验仪35KV、10KV/ZSYDJ-10kVA/100kV工频耐压试验装置铁芯为单框式。线圈采用同芯圆筒多层塔式结构，初级低压绕组绕在铁芯上，次级高压绕组绕在低压绕组外侧，这种同轴布置减少了绕组间的藕合损耗。中试控股产品的外壳制成与器芯配合较佳的八角形结构，整体外型美观大方，变压器10KVA以上装有可移动的尼龙轮。

原理

配网电气设备试验仪35KV、10KV/ZSYDJ-10kVA/100kV工频耐压试验装置为单相变压器，单台高压工频交流耐压试验装置的工作过程，用交流220V（10KVA以上为380V）电压接入电源控制箱（台），经电源控制箱（台）内自藕调压器，调节0~200V或380V电压至工频交流耐压试验装置的初级绕组，根据电磁感应原理，在工频交流耐压试验装置高压绕组可获得试验所需的高电压。

交直流两用高压工频交流耐压试验装置做直流耐压和泄漏试验使用接线方法见图5。由于是交直流两用高压工频交流耐压试验装置，应把高压硅堆短路杆从套管中抽出，使工频交流耐压试验装置为直流输出状态。做直流泄漏试验前，先根据泄漏试验中输出端断路电流不超过高压硅堆的大整流为宜，选择好限流电阻（水电阻）的阻值，再根据被试品对直流高压波形的要求选择好高压滤波电容的电容值。为了提高对被试品施加电压的测量精度，应在高压侧接入FRC阻容分压器来测量电压。

使用方法及注意事项

  1、配网电气设备试验仪35KV、10KV/ZSYDJ-10kVA/100kV工频耐压试验装置做工频耐压试验前，先接好连接线后接电源，接通电源后，红色零位指示灯亮，按一下启动按钮，绿色指示灯亮，表示工频交流耐压试验装置已接通控制电源，按下升压按钮开始自动升压升到您所需额定试验电压后，按一下停止按钮，高压、低压输出停止，然后切断电源线，试验完毕。

2、配网电气设备试验仪35KV、10KV/ZSYDJ-10kVA/100kV工频耐压试验装置工频耐压试验操作过程注意事项

(1）、中试控股试验人员应做好责任分工,设定好试验现场的安全距离,仔细检查好被试品及工频交流耐压试验装置的接地情况,并设有专人监护安全及观察被试品状态工作。

 (2）、被试品主要部位应清除干净，保持绝对干燥，以免损坏被试品和带来试验数值的误差。

 ( 3）、对大型设备的试验，一般都应先进行工频交流耐压试验装置的空升试验，即不接试品时升压至试验电压。

(4）、中试控股做耐压试验时升压速度不能过快，并防止突然加压，例如调压器不在零位的突然合闸，也不能突然断电，一般应在调压器降至零位时分闸。

 (5）、在升压或耐压试验过程中，如发现下列不正常情况，电压、电流表指针摆动很大，被试品发出不正常响声，发现绝缘有烧焦或冒烟现象，应立即降压，切断电源，停止试验并查明原因。

3、使用本产品做高压试验时，除熟悉本说明书外，还必须严格执行国家有关标准和操作规程。

配网电气设备试验仪35KV、10KV/ZSYDJ-10kVA/100kV工频耐压试验装置高压耐压试验判定方法及步骤

中试控股采用突然断电方法不妥，因为瞬时失压会引起振荡过电压而可能将试品击穿。

如果在试验过程中发生电压下降或发出击穿信号，这时不要轻易判断试样击穿。可用兆欧表 测其绝缘电阻，若绝缘电阻为零或接近于零，则判断和证实为击穿；或进行二次升压试验，电压逐步施加，若是击穿，在电压加到一定值时，可观察到击穿点附近出现连续的火花放电或发热冒烟，则判为击穿。若第二次施压，电压上升了又下降或在示波器上看到闪络的图形，电流表的指针摆动剧烈，则判为闪络不合格。

若绝缘电阻无大变化，或二次升压后可持续1min无击穿动作，则认为第一次击穿是空气间隙击穿（尘埃等物质引起）我们常称为闪络。外加电压消失后，击穿间隙立即自行复原，试样的绝缘电阻不会发生变化，试样的绝缘性能没有发生变化，不能判定为不合格。

320×240液晶显示器、高速热敏打印机。

可选择3路、4路、8路等多路测量，高精度传感器和高性能14位AD采集芯片。

人机对话全键盘操作方式，智能化工作全过程，任选自动方式和手动方式。

可选显示高压电压、电流，低压电压、电流，时间及耐压结果等数据，显示直观明了。

完善的过压、过流保护，任意设定输出电压、高压电流上限、低压电流上限和计时时间。

自动试验时可在任意点实现升压或降压的暂停，便于在试验中观察试品情况.

具有回零检测功能，回零确定后才可进行试验，安全可靠。

具有绝缘电阻测试功能，直接反映被试品绝缘强度。

逼近式调压算法，中试控股到达设定电压后自动耐压计时，计时结束后自动降压回零。

超过设定高压电流或低压电流时自动切断电压输出，降压回零，并发生声光报警。

试验过程中，都可以按取消按钮退出任何试验。试验出现异常，可以按紧急开关切断高压输出。

精良的软硬件抗干扰设计，多种抗干扰手段，适应恶劣电磁环境。

自动错误诊断，易于发现和解决问题。

支持阶段升压（3阶段），可任意设置每阶段电压值，便于发现试品问题。（选配）

支持升压速度智能控制，分0.5kV/S，1kV/S ，1.5kV/S，2kV/S，2.5kV/S，3kV/S，6档速度，方便用户自由选择。

支持交直流两用功能，任选AC/DC试验方式。

配备串级变压器和双高压变压器，实现不同电压等级的耐压试验。

可选配无线遥控控制功能、远程通信、门联锁警灯警铃、外接分压器校验接口等。

还可定做配网电气设备试验仪35KV、10KV/ZSYDJ-10kVA/100kV工频耐压试验装置电压微调功能，用于互感器校验系统的升压升流精密调节。

监视功能:高压电压 低压电流 零位指示 电源指示 工作指示 计时指示

保护功能:过流保护、零位启动保护、声光语言报警提醒

采用新型时间继电器，计时范围更广(1S~99H)

中试控股采用新型电流继电器，更精确、更可靠，确保人身及设备安全高压试验变压器

采用新型干式变压器绝缘，耐潮，耐冲击，绝缘程度高结构合理，体积小，重量轻

试验变压器 在交流耐压试验中；应严格按下列步骤进行操作，这样既可以保证试验结果的正确判定，又可以保障安全。

（1)检查试验环境有无安全因素存在。若没有，则将耐压试验设备开机预热5min。

（2)检查试验设备是否置于试验所需要的电压档位，其整定泄露电流值是否符合要求。

（3）将试验设备的高压输出端短接，通电检查过电流继电器是否动作，或是否发出击穿信号。

（4）将被试电器的所有开关均置于接通状态。

（5）将试验设备的测试夹分别接在规定测试的部分（对主电路进行试验时，应将不与主电路连接的控制和辅助电路接至金属架上；对控制和辅助电路进行试验时，应将主电路接至金属支架上）。

（6）中试控股操作试验设备升压。升压初始慢慢升至规定值的一半，应避免跳跃，然后迅速增加至规定电压值(整个升压过程大约在10s)。计时，历时1min，在此期间不允许有连续闪络和击穿现象发生，

（7）1min后，若无连续闪络和击穿现象发生，则将电压慢慢退到零位，切断电源，试验完毕。

配网电气设备试验仪35KV、10KV/ZSYDJ-10kVA/100kV工频耐压试验装置是根据DL/T848.2-2004行业标准而设计的，中试控股的全套装置由高压试验变压器和TC/XC控制箱（台）组成，其中TC/XC控制箱（台）由调压器、测量、控制及保护等部分组成的一体化装置。适用于电力系统、工矿企业、科研部门等对各种高压电气设备、电器元件、绝缘材料进行工频高压下的绝缘强度试验。
