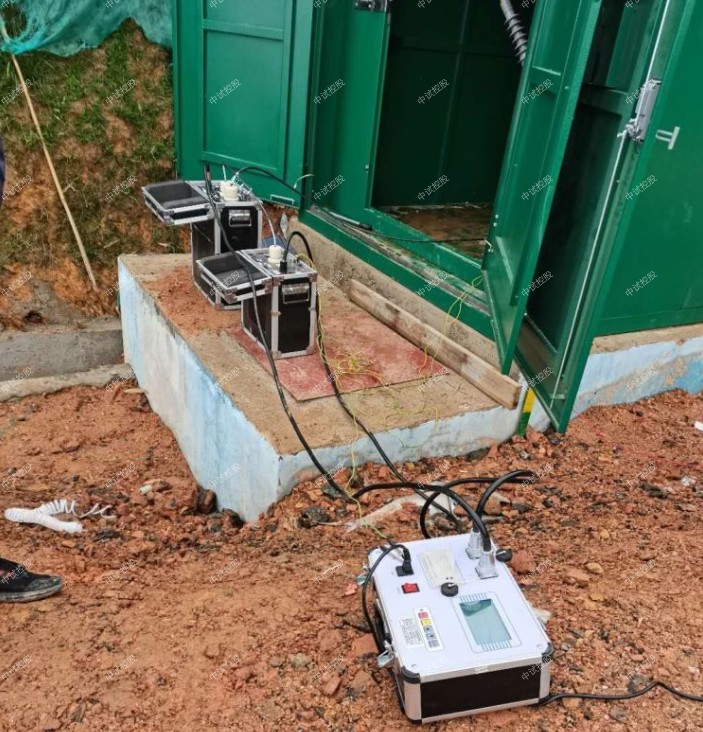

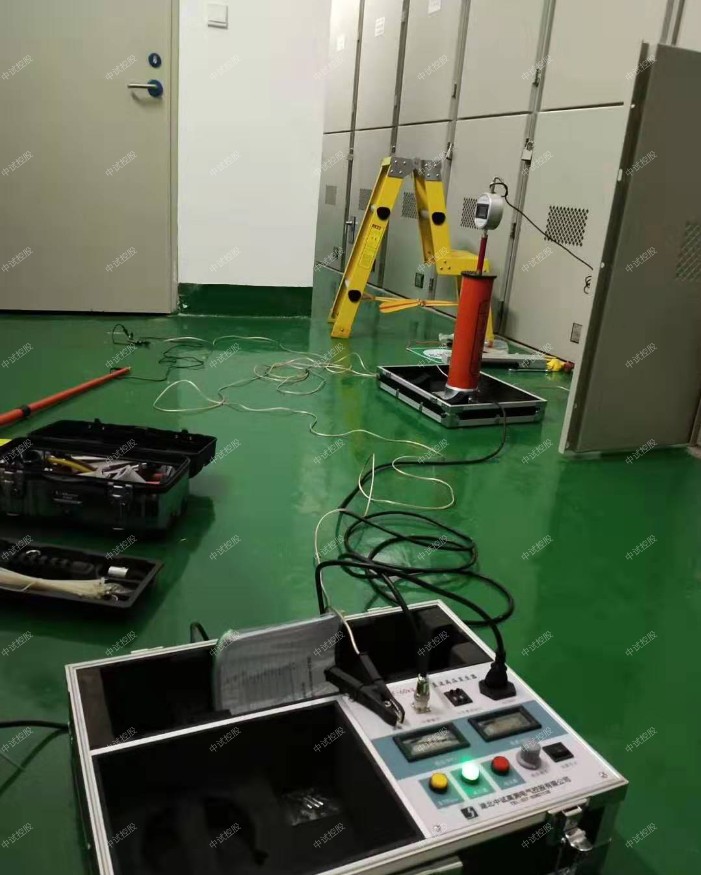

母线耐压试验仪35KV/ ZSZGF-120KV/2mA电缆直流耐压试验器输出直流电压等级包括为60kv直流高压发生器、120kv直流高压发生器、200kv及300kv直流耐压试验仪，60KV/2mA一体式直流耐压试验仪用于电力部门现场试验高压发生专用配套设备，特别适用于电力部门直流耐压现场试验。

执行标准

DL/T 848.1-2004 《高压试验装置通用技术条件 第1部分:直流高压发生器》
DL/T 474.2-2006 《现场绝缘试验实施导则 第2部分:直流高电压试验》
DL/T596-2005 《电力设备预防性试验规程》
GB1094.1-GB1094.6-96 《外壳防护等级》
GB2900　 《电工名词术语》
GB/T16927.1~2-1997　 《高电压试验技术》
GB4793-1984 《电子测量仪器安全要求》
GB191 《包装贮运标志》
GB/T.311-1997 《高压输变电设备的绝缘与配合》

1．体积更小、重量更轻、更美观、更可靠、操作简便、功能齐全，便于野外使用，是新世纪理想的可靠产品。
2．采用先进技术，率先应用新的PWM智能脉宽调制技术、脉冲串逻辑阵列调
制，采用大功率IGBT器件，利用智能技术提智能率，频率高达40kHz，从而使输出高压稳定度更高，波纹系数更小。
3．采用计算机控制技术，在大屏幕的LCD显示器上显示输出直流高压电压、电流、过压整定、计时、接地及各种保护信息。
4．智能接地不良保护及报JING功能（接地不良不能升压），测压回路断线保护（高压测量回路断线仪器不能升压），急停按钮，大大提高了操作人员在作业过程中安全性。在特殊情况下还可解除接地不良保护报警功能（如采用发电机作为电源或现场接地不良但仍可试验的情况下。）精度高、测量准确。电压、电流表均为数字显示，电压分辨率为0.1kV，电流分辨率为0.1uA，控制箱上电压表直接显示加在负载试品上的电压值，使用时无需外加分压器，接线简单。仪器具有高、低压端测量泄漏电流，高压端采用圆形屏蔽数字表显示，不怕放电冲击，抗干扰性能好，适合现场使用。
5．电压调节稳定度高，全量程平滑调压，输出电压调节采用单个多圈电位器，升压过程平稳，调节精度高，并设计有粗调和细调功能。电压调节精度优于0.1%，电压、电流测量误差小于1.0%，脉动因数优于0.5%。
6．增设了高精度75%VDC-1mA的功能，做氧化锌避雷器测量带来极大的方便。轻轻一按无须计算。本仪器控制箱上有75%的电压功能键，在做避雷器试验时，当电流升到1000uA时、就打开0.75的按钮，这时电压表、电流表所显示的值就是75%的数据，做完后应立即将升压的旋钮回到零位上，同时将细调电压旋钮回到零位上，并应立即按绿色按钮，切断高压并关闭电源开关。再做其它的试验。
7．倍压筒可分节结构，现场使用，灵活方便，一机多用。
8．倍压筒体用德国技术；中频变压器设计，体积小、容量大。倍压筒体底座内藏△—Y撑脚，即使用时展成Y形，支撑稳定方便，装箱时缩成△形，藏在底座内.

数字显示输出电压和电流；
可随时转换到75%电压输出；
具有过压和过流保护设置功能，并能显示所设定的电压和电流值；
可全范围内平滑调节输出电压；
完善的保护功能，以确保每次升压前电位器必须调节到零位；
采用放电棒放电时不影响输出电压的大小；
具有输出电压定时功能；
具有过压过流保护声、光报警功能；
可满负荷工作30min。

 工作方法：
1.电压输出 0-60kV    精度±1%±1个字
2.电流输出 0-2000uA  精度±1%±1个字
3.具有高精度0.75UDC-1mA单触按钮，精度≤1.0％
4.具有全自动做氧化锌避雷器试验，电缆分段耐压，自动耐压功能
5.具有手动调节电压输出功能。
6.工作方式 ：间断使用：额定负载30分，1.1倍额定电压使用：10分钟
7.工作环境 ：温度：-10℃～+40℃
8.相对湿度：室温为25℃时不大于85％（无凝露）
9.海拔高度：1500米以下

母线耐压试验仪35KV/ ZSZGF-120KV/2mA电缆直流耐压试验器延用了九十年代专业技术、该60KV/2mA一体式直流耐压试验仪但在产品结构和生产器件上采用了现在的电子器件和结构配置以及工艺流程，提高了电力中输出电压数值的稳定度和精度，60KV/2mA一体式直流耐压试验仪具有输出功率大、体积小、重量轻并且有可靠的过压、过流及零位静止合闸保护功能，60KV/2mA一体式直流耐压试验仪带0.75倍电压锁存按键功能，并配有时间继电器，该60KV/2mA一体式直流耐压试验仪能在试验中设置定时声音报警，整个测试仪便于携带，操作方便，安全可靠，特别适用于电力检修部门，发电厂以及电力检修单位现场试验。

1、手动升压模式
  开机后，进入主菜单，旋动设置控制杆使光标指向“手动升压”选项，点击控制杆，进入手动模式参数设置界面，根据具体的试验要求设置各项参数后，即可进入升压界面。先按高压通按钮，红灯亮起后，再旋动旋钮，当电压升至试验电压设定值，计时器开始计时，计时完毕后系统将自动降压回零，然后弹出试验记录保存对话框，做出选择后，该次试验完毕；如果电压未达到设定的试验电压值时，按下0.75UDC-1mA按钮，则系统会自动降压到当前电压值的0.75倍，然后以设定的加压时间倒计时，计时完毕后，系统自动降压回零，然后弹出试验记录保存对话框，做出选择后，该次试验完毕。
2、自动升压模式
  开机后，进入主菜单，旋动设置控制杆使光标指向“自动升压”选项，点击控制杆，进入自动模式参数设置界面，根据具体的试验要求设置各项参数后，即可进入升压界面。此时，按下高压通按钮后，系统将开始自动升压，升至试验电压设定值后，稳压并开始计时，计时完毕后系统将会自动降压回零，然后弹出试验记录保存对话框，做出选择后，该次试验完毕。
3、MOA升压测试模式
  开机后，进入主菜单，旋动设置控制杆使光标指向“MOA升压”选项，点击控制杆，进入自动模式参数设置界面，根据具体的试验要求设置各项参数后，即可进入升压界面。此时，按下高压通按钮后，系统将开始自动升压，升至试验电流设定值后，稳流并开始计时，计时完毕后系统自动降压至原来电压值的0.75倍，稳压并重新开始计时，计时完毕后系统将会自动降压回零，弹出试验记录保存对话框，做出选择后，该次试验完毕。试验结束后，界面返回到主菜单界面，先用放电棒充分放电后，再关闭电源。
4、试验完毕，关闭电源开关。
5、对于氧化锌避雷器等小电容试品一般通过倍压筒内部测压电阻放电即可。而对电缆等大电容试品须安装配套限流电阻，一般要待试品电压自放电至试验电压的20%以下，再通过配套的放电棒进行放电。待试品充分放电后并挂好接地线，才允许进行高压引线的拆除和更换接线工作。

母线耐压试验仪35KV/ ZSZGF-120KV/2mA电缆直流耐压试验器采用中频倍压电路，新型直流高压发生器应用PWM脉宽调制技术和大功率IGBT器件，根据电磁兼容性理论，采用特殊屏蔽、隔离和接地等措施。

使直流高压试验实现了便携式并能承受额定电压放电而不损坏。

母线耐压试验仪35KV/ ZSZGF-120KV/2mA电缆直流耐压试验器具有多种保护功能，如：低压过流、低压过压、高压过流、高压过压、零位保护、不接地保护等。推动信号快速关断保护在输出端采用专用传感器取样，反应时间为纳秒级，通过纳秒级的光隔离元件和纳秒级的模拟开关，全过程在2微秒内将功放电路的推动信号切断，保证在输出短路的情况下，不损坏功率器件。是指主要用于绝缘和漏电检测中的高压电源，高压电源和高压发生器已经没有严格的区别。

母线耐压试验仪35KV/ ZSYDJ-10kVA/100kV全自动工频耐压试验装置

母线耐压试验仪35KV/ ZSYDJ-10kVA/100kV全自动工频耐压试验装置是根据DL/T848.2-2004行业标准而设计的，中试控股的全套装置由高压试验变压器和TC/XC控制箱（台）组成，其中TC/XC控制箱（台）由调压器、测量、控制及保护等部分组成的一体化装置。适用于电力系统、工矿企业、科研部门等对各种高压电气设备、电器元件、绝缘材料进行工频高压下的绝缘强度试验。

母线耐压试验仪35KV/ ZSYDJ-10kVA/100kV全自动工频耐压试验装置是根据新行业试验标准而设计的试验设备，其安全可靠、功能强大、使用方便、维护简单。主要用于对各种电器产品、电气元件、绝缘材料等进行规定电压下的绝缘强度试验，以考核产品的绝缘水平，发现被试品的绝缘缺陷，衡量过电压的能力。该系列产品是电力运行相关部门、电工电器制造企业、冶金、煤矿、电气化铁路相关部门、科研单位及高等院校等需要耐压试验设备的选产品。

母线耐压试验仪35KV/ ZSYDJ-10kVA/100kV全自动工频耐压试验装置特点

● 电压、电流、时间、状态信息及提示信息等数据4.7尺大屏液晶显示，读数清晰、直观；

● 全中文界面，操作简单明了，可适应多种应用场合；

● 轻触式按键操作，所有功能均可通过按键设定，提高了产品的安全性、可靠性；

● 全数字式校准方式，摒弃了陈旧的电位器调整，现场使用极为方便，精度易于控制(此功能带密码保护)；

● 按键直接设定试验变压器变比(此功能带密码保护)，在连接不同电压等级的试验器时，应用灵活自如，真正做到一个控制台/箱可与多台变压器相互配套使用；

● 状态提醒功能，全中文引导式操作，即使在无说明书的情况下亦可熟练操控；

● 试验过程中，屏上有闪烁的高压符号显示，时刻提醒操作人员注意安全；

● 试验结果显示功能，可自动判断试验结果（试验通过或试验失败），并能可靠记录试品过电流、闪络或击穿时的电压；

● 试验结果声音报警功能，试验通过或试验失败时，设备会发出不同的报警声音，试验人员可直接由报警声音辨认试验的结果；

● 暂停功能，自动控制时，此功能可做到在任意点实现升压或降压的暂停，暂停时间可由试验人员灵活掌握，方便观察试品状态；（手动控制台/箱无此功能）

● 自动计时功能。自动控制时，当电压自动上升至设定值时，设备自动开始计时，当计时时间到，显示试验结果，设备自动回到零位；（手动控制台/箱无此功能）

● 母线耐压试验仪35KV/ ZSYDJ-10kVA/100kV全自动工频耐压试验装置手动计时功能，手动控制时，计时器可手动启动，当耐压时间到，设备自动回到零位（仅台式设备有此功能）；

● 手动控制模式，此模式类似于传统的电动升/降压方式，上升/下降由按钮控制，设备自动判断上/下限位，有过电压保护；

● 升压速度智能控制，当电压达到目标电压80%时，升压速度会自动减慢，当达到目标电压90%时，升压速度进一步减慢；

● 采用硬、软件抗干扰技术相结合，性能稳定，抗干扰性强。

全自动工频耐压试验装置参数有哪些

● 额定容量：10kVA-1000KVA可按参数定制

● 低压电流： 0 ～ 45.

● 低压电压： 0 ～ 220V

● 高压电流： 0 ～ 100mA

● 高压电压： 0 ～ 100kV可按参数定制

● 仪表电压： 0 ～ 100V

● 电压测量精度：1.0 ％FS ±3 字

● 电流测量精度：1.0％FS ±3 字

● 计时长度： 0 ～ 9999 S(特殊模式可用于长时间工作)

● 电源电压： AC220V ±10%；50Hz±2 Hz

● 使用环境：环境温度 0～50 ℃   相对湿度 ≤85%RH

注：5kVA及以下容量为箱式结构；5kVA以上，30kVA及以下为台式结构；30kVA以上，50kVA及以下为柜式结构；5kVA以上，30kVA及以下为台式结构；50kVA以上为分体式结构。(也可根据用户要求定制)

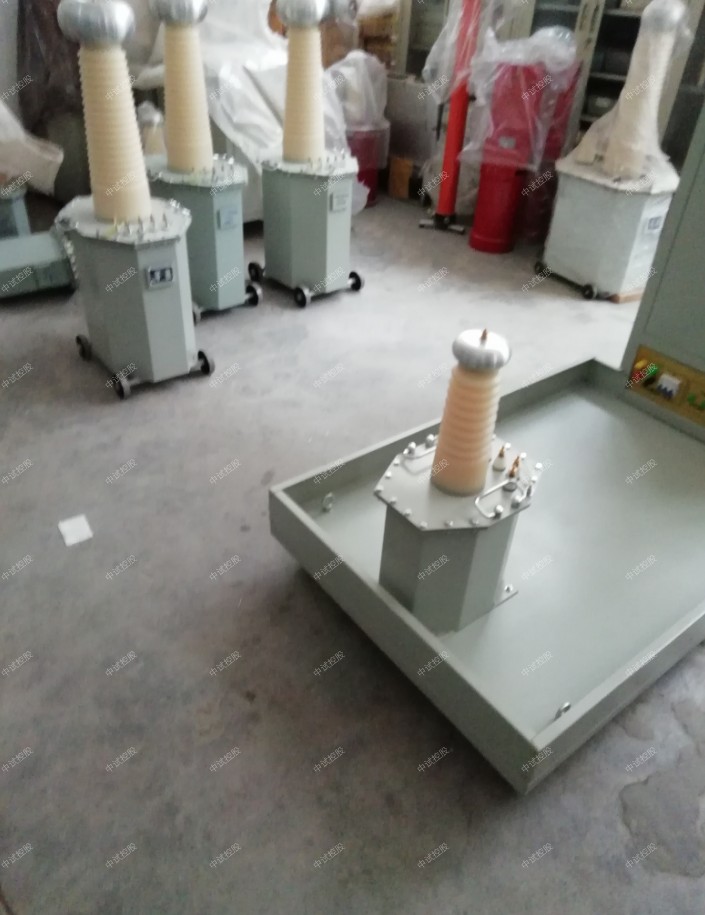

ZSYDJ-10KVA/100KV高压试验变压器参数：
容量：10KVA
输入电压：AC200V  50Hz
输入电流：50A
输出电压：AC100KV   DC140KV
输出电流：AC100mA   DC71.4mA
ZSXC-10KVA控制箱参数：
容量:10KVA
输入电压:AC220V 50Hz
输入电流:45.5A
输出电压:0～250V
输出电流:0～50A

注意事项：

1、中试控股电源产品大多都是高压试验设备，要求由高压试验专业人员使用，使用前应仔细阅读使用说明书，并经反复操作训练。

2、操作人员应不少于2人。使用时应严格遵守本单位有关高压试验的安全作业规程。

3、为了保证试验的安全正确，除必须熟悉本产品说明书外，还必须严格按有关标准和规程进行试验操作。

4、各联接线不能接错，特别是接地线不能接错。否则可导致试验装置损坏。

5、本装置使用时，输出的是高电压或超高电压，必须可靠接地，注意操作安全距离。

说明： 1 、 如有特殊参数要求，可按用户的技术参数进行设计制作。
