输电线路工频参数测试仪电科院推荐

   在传统的输电线路工频参数测试中，采用三相自耦变和大容量隔离变压器提供测试电源，通过电力计量用的CT和PT作电信号变换，最后用指针式的高精度电压表、电流表、功率表测量各个电参数，最后计算得到输电线路工频参数测试结果。使整套试验设备体积大，重量大，需要吊车配合工作，十分不利于现场测量，而且由于测试电源为工频电源，极易与耦合的工频干扰信号混频，带来很大的测量误差，需要大幅度提高信噪比，这对电源的容量和体积又进一步提高。

   输电线路工频参数测试仪能够准确测量各种高压输电线线路(架空、电缆、架空电缆混合、同杆多回架设的工频参数（正序电容、正序阻抗、零序电容、零序阻抗、互感和耦合电容等），完全满足《110千伏及以上送变电基本建设工程启动验收规程》、DL/T559-94《220-500kV电网继电保护装置运行整定规程》、《GB50150-2006》的规定要求。

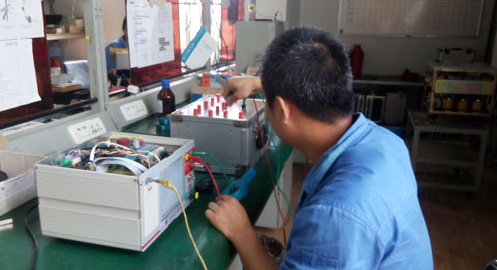

仪器采用一体化结构，内置变频电源模块，可变频调压输出电源。采用数字滤波技术，避开了工频电场对测试的干扰，从根本上解决了强电场干扰下准确测量的难题。

1、快速准确的完成线路的正序电容、零序电容、正序阻抗、零序阻抗等参数测量，同时还可以测量线路间的互感电抗和耦合电容测量；

2、抗干扰能力强，能在异频信号与工频信号比为1:10的条件下准确测量；

3、外部接线简单，仅需一次接入被测线路的引线线就可以完成全部的线路参数测量；彻底解决现有测试手段存在的测试接线倒换繁琐、干扰、稳定度、精度等方面的问题。

4、仪器以高速单片机为内核，实现测试电源、仪表、计算模型一体化，将一卡车的设备浓缩为一台仪器。

5、仪器采用320*240大屏幕点阵液晶显示，美国进口旋转鼠标操作，嵌入式汉字微型打印机打印结果，操作十分简便；

6、仪器测试过程快捷，仪器自动完成测试方式控制、升降压控制和数据测量计算，并打印测量结果，一个序参数的测量为一分钟完成，试验时间缩短，工作量大大减少，20分钟内可完成传统方法两个小时的工作量；

7、测量精度高，仪器本身提供三组接近工频的异频电源（42.5Hz/57.5Hz  45Hz/55Hz  47.5Hz/52.5Hz）可供选择，轻松分离工频及杂波干扰，有效地实现小信号的高精度测量；

  1、仪器供电电源：三相，AC 380V±10%，10A，50Hz

  2、异频电源特性：最大输出电压：三相，AC 200V（有效值）

  3、输出最大电流：10A

  4、输出信号频率：45/55Hz；47.5H/52.5Hz;干扰电流:＜40A

  5、电容测量范围：0.1-50μF  精度：0.01μF

  6、阻抗测量范围：0.5-400Ω  精度：0.01Ω

  7、阻抗角测量范围：0°-360°  精度：0.01°

  8、外形尺寸：535mm*435mm*360mm(不含移动轮子）；

  9、重量：61KG

  10、抗干扰参数：

       干扰电压：接入仪器测试电源后的纵向感应电压＜350V；

       干扰电流：线路首末两端短接接地时＜40A；

       能在仪器输出信号与干扰信号比为1:10的条件下稳定准确完成测试。

  11、仪器使用环境：

        环境温度：-15℃—＋40℃

        相对湿度：＜90%
