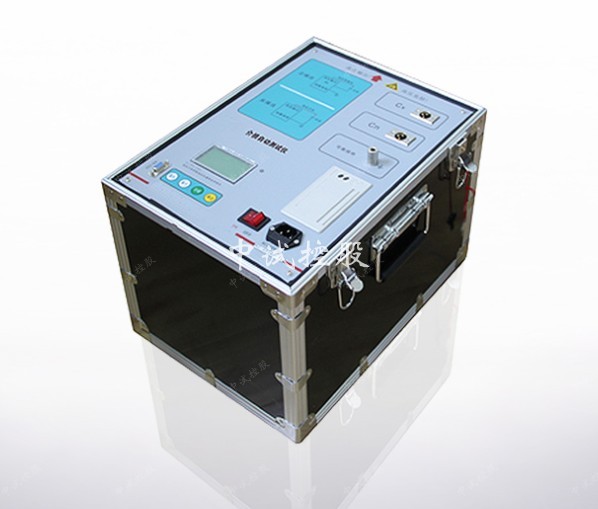

全自动介质损耗测试仪性能参数

介损绝缘试验可以有效地发现电器设备绝缘的整体受潮劣化变质，以及局部缺陷等，在电工制造、电气设备安装、交接和预防性试验中都广泛应用。

自动抗干扰精密介质损耗测试仪采用变频电源技术，利用单片机和电子技术进行自动频率变换、模/数转换和数据运算，达到抗干扰能力强、测试速度快、精度高、操作简便的功能。

变频电源采用大功率开关电源，输出45Hz和55Hz纯正弦波，自动加压，可提供最高10kV的电压；自动滤除50Hz干扰，适用于变电站等电磁干扰大的现场测试。

1、具备CVT的自激法测试，一次接线，同时测量C1、C2的电容和tgδ。

2、具有反接线低压屏蔽功能，在CVT母线接地情况下，对C11可进行不拆线10kV反接线介损测量。

3、具有外施电压和外加CN的测量功能。

4、仪器测量准确度高，可满足油介损测量要求，因此只需配备标准油杯，和专用测试线即可实现油介损测量。

5、采用变频技术来消除现场50Hz工频干扰，即使在强电磁干扰的环境下也能测得可靠的数据。

6、接地保护功能，当仪器不接地线或接地不良时，仪器不进入正常程序，不输出高压。

7、过流保护功能，在试品短路或击穿时仪器不受损坏。

8、内附标准电容和高压电源，便于现场测试，减少现场接线。

9、仪器采用大屏幕液晶显示器，测试过程通过汉字菜单提示操作。

  1、准确度：Cx：±(读数×1%+1pF)

             tgδ:±(读数×1%+0.00040)

  2、抗干扰指标:变频抗干扰,在200%干扰下仍能达到上述准确度

  3、电容量范围:内施高压:  3pF～60000pF/10kV   60pF～1μF/0.5kV

                外施高压:  3pF～1.5μF/10kV   60pF～30μF/0.5kV

                分辨率:  最高0.001pF,4位有效数字

  4、tgδ范围：不限，分辨率0.001%，电容、电感、电阻三种试品自动识 别。

  5、试验电流范围：10μA～5A

  6、内施高压：设定电压范围：0.5～10kV

               最大输出电流：200mA

               升降压方式：连续平滑调节

               电压精度:±(1.5%×读数+10V)

               电压分辨率：1V

  7、外施高压：正接线时最大试验电流1A，工频或变频40～70Hz

               反接线时最大试验电流10kV/1A，工频或变频40～70Hz

  8、CVT自激发低压输出：输出电压3～50V,输出电流3～30A

  9、测量时间:约40s，与测量方式有关

  10、输入电源:180V～270VAC,50Hz/60Hz±1%,市电或发电机供电

  11、环境湿度:-10℃～50℃

  12、相对湿度: <90%
