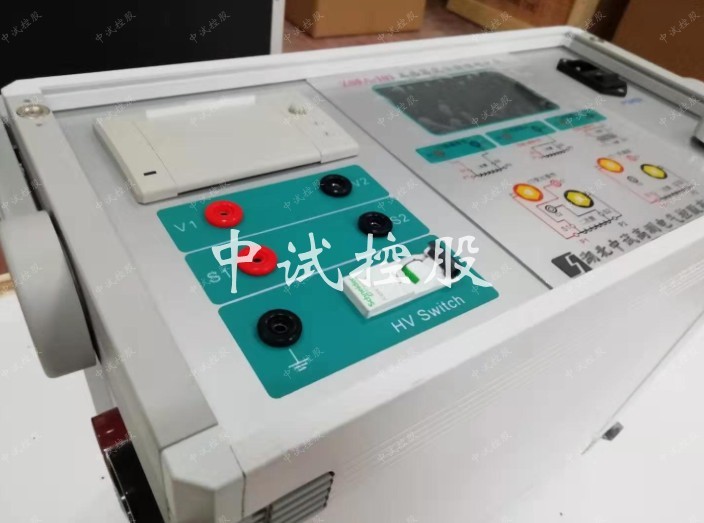

互感器CT、PT特性测试仪性能参数

互感器CT、PT特性测试仪是一种专门为测试互感器：自动给出伏安曲线和拐点值(U/I)、伏安特性、变比、极性、误差曲线、计算拐点、二次交流耐压和二次侧回路检查等设计的多功能现场试验仪器。实验时仅需设定测试电压、电流值，设备便能够自动升压/升流，并将互感器的伏安特性曲线或变比、极性等实验结果快速显示出来，支持数据保存和现场打印，不但省去手动调压、人工记录、描曲线等繁琐劳动，还能通过USB接口将测试数据上传到电脑进行编辑保存或打印。操作简单方便，提高工作效率，是一种性价比较高的高科技产品。

     国内首创MBC电源控制技术，单相AC220V输入电源，并且工作电源与功率电源共用一个输入端口,设计更加科学合理,使用更加安全可靠。设备电源输出全部为真实电压和电流值，并且波形为标准正弦波，频率为50-60Hz；能够真正有效模拟互感器的真实状态，符合国家相关检修规定。

  1、支持CT和PT检测

  2、单相220V电源，全隔离输出,全自动，非接触.

  3、真实电压/电流值，工频、正弦波.

  4、自动给出拐点电压和电流值.

  5、自动计算5%和10%误差曲线.

  6、自带2000Vac电压源和800Aac电流源.

  7、无需培训，一人即可完成实验工作.

  8、可保存1000组试验数据，掉电后不丢失.

  9、USB通讯口，支持U盘转存数据.

  11、具有电压/电流输出保持功能，方便计量检测.

  12、体积小、重量轻，特别适合现场使用.

  13、大屏幕图形液晶显示器，全中文操作菜单.

  14、自带快速打印机，支持现场打印检测结果.

  15、可选配功能：角差和比差、二次绕组直阻、二次实际负荷。

  16、可选配参数：单机输出电压范围0-5000V、单机输出电流范围0-2000A。

  1、工作电源：AC220V (50～60Hz)

  2、对于电流互感器（CT）：伏安特性测试、变比测试、极性判别、5％和10％误差曲线、自动退磁、二次回路、二次交流耐压 、

  3、对于电压互感器（PT）：伏安特性测试、变比测试、极性判别、自动退磁、交流耐压 、自动给出伏安曲线和拐点值(U/I)

  4、电压输出：0～2000V(20A峰值）

  5、电流输出：0～800A

  6、检测精度：≤0.5%

  7、检测范围：25000A/5A；5000A/1A

  8、操作温度：－10℃ ～ +50℃

  9、存贮运输：－25℃ ～ +70℃

  10、相对湿度：5～90%（无冷凝）

  11、体  积：（WxHxD）400x300x260(mm)

  12、重  量：≤22 Kg（不含附件）
