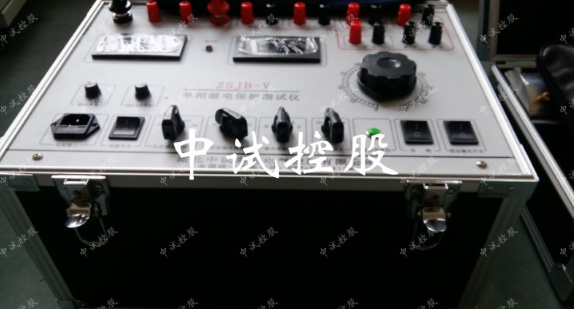

单相智能继电保护测试仪核心技术

    继电保护测试仪是在原有JBC的基础上，新开发的高智能化，多功能继电保护校验仪器。采用单片微机技术，由自动同期数字毫秒表，逻辑控制单元，多功能数显单元，高精度数据采集及处理单元，电流、电压输出单元，过载及超量程保护单元等部分组成，自带打印及显示，测试过程全自动，大大提高测量精度及工作效率。

   该仪器还具有外形美观，性能可靠，操作简便，功能较齐全等优点，是校验继电保护装置理想的仪器。

  1、可测试各种交直流、电流、电压、中间、自保持, 信号等多种单个继电器及整组继电保护屏，可测试各种继电器的吸合电压（电流）值,释放电压（电流）值，各种触头（常开、常闭、转换、延时）的吸合时间和断开时间，均自动测试三次并储存数，并自动计算三次均值的返回系数且打印, 可重复显示及打印测试结果。

  2、可方便地测试重合闸继电器的各项参数。

  3、采用了精密的计时基准(１０微秒)及长达999秒的计数器 ，所以可单独作为精密毫秒计取代传统的秒表。

  1、由于本机采用了微机控制， 面板上仅有16个触摸开关，就可方便的完成各种测试功能，改变了老式继保仪必须关断电源，切换多个开关，才能转换电源种类的弊病，操作简单。

  2、本机还设有自检，报错功能，极大地方便了检查、维修。

  3、本机设有全面的自检，自我保护功能，开机后本机立即投入自检，在过载和过量程时，保护电路将快速切断输出并发出声、光提醒，极大地降低了因误操作带来的不必要损失。

  4、本机智能化程度高，仅按一个键，即可测出通用继电器的全部参数，并自动打印全部数据，使您从繁锁的测试操作中解脱出来。

  5、本机显示屏有功能显示单元，从显示屏上能清楚的反映本机的工作状态。

  6、本机打印的数据全部使用汉字，如“吸合电压”、“断开电压”、“常开吸合时间”等。

  1、交流电压输出0～250V连续可调，最大输出容量600VA,过量程保护260V，误差为±1％。

  2、交流电流输出0～50A，0～100A连续可调，误差为±1％。

0～50A时，开路电压5V。

0～100Ａ时，开路电压10Ｖ。过载保护动作电流120A。

  3、直流电压输出

0～250V连续可调，最大电流2A，过量程保护260V,过载保护动作电流2.1A±5%。误差为±1％

  4、直流电流输出

0～200mA 0～5 A连续可调，误差为±1％。

0～200mA时，开路电压48V，过载保护动作电流230mA。

0～5A时，开路电压24V,过载保护动作电流5.2A。

  5、直流电压固定输出：单独输出110V或220V时,电流可达2.5A，但和交流电压电流，直流电压同时输出时。其总容量不能超过600VA。

  6、数字毫秒表

最大量程：999秒

分辨率：0.1毫秒

精　度：0.1％±1个字

  7、仪表准确度采用四位半A／D转换,精度0.1％读数±1个字

  8、整机测量精度：≤1%

  9、体积：480×320×160ｍｍ

  10、重量：18Kｇ
