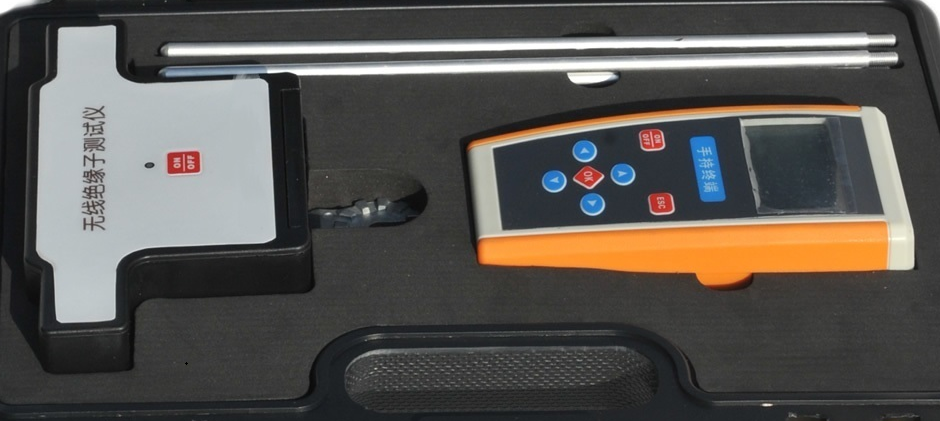

绝缘子分布电压测量表规范书

绝缘子分布电压测量表主要用于交流线路35～500kV的过线塔的绝缘子串电压分布测量。绝缘子分布电压测量表也可用于试验室内的各种35kV以及交流电压的测量。是一种理想的保障线路运行安全的检测仪表和带电作业辅助工具。

      绝缘子串电压分布测量仪别称有：绝缘子串电压分布测试仪、绝缘子电压分布测试仪、绝缘子串电压分布测量表、交流低零值绝缘子带电检测仪、绝缘子零值检测电压分布测试仪。

  1、采用了静电式结构，将被测电压变换成电场进行测量因而阻抗高。

  2、对于被测系统的影响最小，被测出的信号经内部放大处理，最后以电压值的形式显示。

  3、测量时操作迅速，独有的人机交互界面，简便操作。

  4、可调整日期和时间，便于用户浏览、查看历史数据。

  5、常亮、常灭、0-999分钟内可自行设置。

  6、自动关机功能，从0-999分钟内可自行设置。

  7、万向接头设计，可根据绝缘子串的悬挂方位，灵活地调整测量方向。

  8、双重屏蔽，抗干扰性极强，完全符合EMC标准。

  1、测量电压范围0 - 40kV（特殊电压可定制）

  2、测量误差±1%

  3、分辨率0.01kV

  4、采样速率10次/秒

  5、工作电流≤120mA（手持终端），≤40mA（探测器）

  6、电源供电2节1.5V 5号干电池（手持终端）；2节1.5V 7号干电池（探测器）

  7、可持续工作时间≥12小时

  8、探测器和手持终端视距传输距离≥100m（充足电源）

  9、正显液晶显示屏，阳光下可清晰显示

  10、工作温度-35℃---+60℃

  11、储存温度 -40℃---+65℃

  12、相对湿度≤90％ RH 不结露
