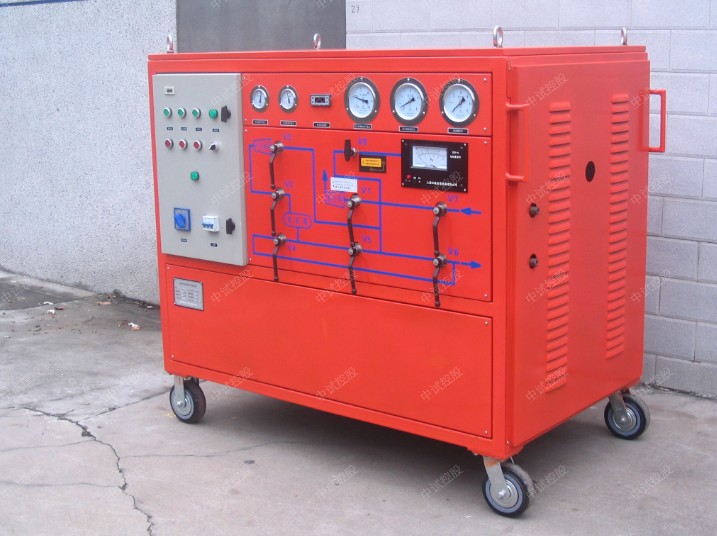

SF6气体回收净化充放装置 核心指标

SF6气体回收净化充放装置是由回收系统、充气系统、抽真空系统、净化系统、气体贮存系统组成，用于SF6气体绝缘电器设备的制造厂，使用运行科研等部门, 对各种电器设备进行抽真空，对电器设备充入SF6气体，并从使用或试验的电器中回收SF6气体,同时进行净化处理压缩贮存到贮罐。

SF6气体回收净化充放装置采用移动式，采用最新技术的SF6专用阀门，设计先进，功能齐全，结构合理，操作简洁明了。KDQH-33主要功能有：

  1、对装置本机以及电器设备抽真空和真空度的测量；

  2、对电器设备中的气体进行回收；

  3、对回收和回充的SF6气体进行干燥、净化处理；

  4、对SF6电器进行充气；

  5、对电器中SF6气体进行压缩贮存。

  1、设计先进，功能齐全，结构合理，操作简洁明了。

  2、压缩系统：采用SF6封闭压缩机，无泄漏。

  3、抽真空系统采用双级旋片式真空泵，在系统中设有自动防止返回油装置。

  4、净化系统采用日本CKD公司原理过滤器，过滤器采用电加热及内装高效吸附剂，净化效果更显著(无需频繁更换吸附剂)。

  5、装置电气系统三相电源自动确认、断相自动保护。

  6、装置控制系统采用最新技术的SF6专用阀门

  7、贮存系统按用户要求配置300kg贮液罐。

  8、设备采用移动式。

一、主要技术指标

（1）型式：移动式、制冷式

（2）工作原理：使用压缩机压力—冷冻液化SF6气体；干燥器辅助气体回收和回充；充气时经缓冲气化充入（可加热）。

（3）工作环境温度： -10℃（-30可选）--- +40℃

（4）主要性能及技术参数

1、装置极限真空度＜10Pa

2、装置抽真空速率55m3/h (真空泵极限真空度小于0.06Pa)

3、装置充气初压力＜133 Pa(用户要求自定)

4、装置充气终压力≤0.8M Pa

5、装置充气速率＞15m3/h

6、装置回收初压力≤0.8M Pa

7、装置回收终压力＜5000Pa

8、装置回收压缩机速率12m3/h

9、装置年泄漏率＜1%

10、装置贮罐最高设计压力5M Pa

11、贮罐容积50---300Kg

 12、外形尺寸约1750mm×1100mm×1650mm

13、贮存方式：汽、液态

14、噪声≤75dB声压级

15、干燥过滤器再生方式：真空再生加热活化处理

16、电源：交流三相220V或380V±10%、50HZ

17、装置总功率＜14KW

18、装置重量：950公斤

19、净化：微水40PPm，油份5PPm，微尘≤1微米

二、装置主要部件配置参数：

1、SF6压缩机：CA-0400封闭压缩机（美国EMERSON）

a：理论排气量：27m3/h

b：最大排气压力：3.5Mpa

c：最小吸气压力：53Kpa

d：最大吸气压力：1.0 Mpa

e：功率：7.5KW

f：电源：220-380V 50HZ

2、抽真空系统采用双级旋片式真空泵 (2X-15A)

a：真空泵采用风冷式可长期运行

b：抽真空速率-55m3/h

c：极限真空度0.06pa

d：功率3KW

3、过滤系统（净化系统：采用进口 Danfoss滤芯，过滤器双级过滤，真空活化再生处理）

4、SF6阀门：台湾VP    SF6专用

5、压力表、真空表：德国TECSIS   热偶真空计 ZDO-1A

6、东芝制冷机组1.5HP
