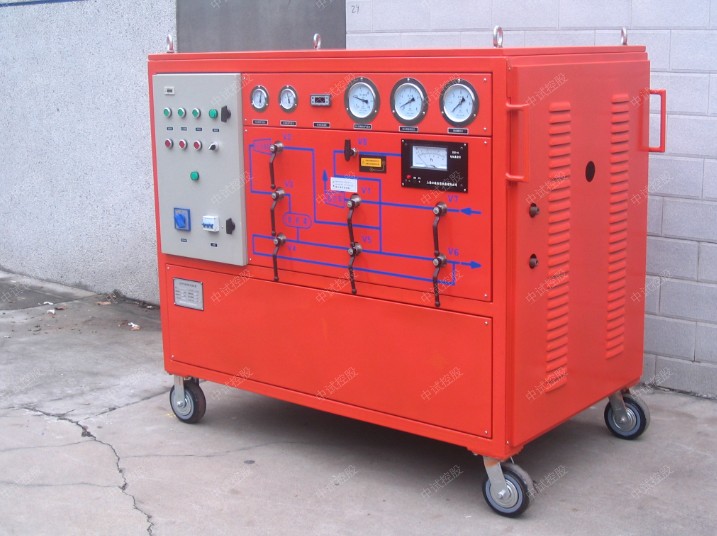

气体回收充气装置性能参数

 SF6气体作为一种绝缘气体，具有无毒、不可燃，以及良好的绝缘特性，其绝缘强度大大高于传统的绝缘气体，并具有良好的灭弧性，因此广泛应用于SF6电器。由于SF6气体价格昂贵，且在电弧、电火花和电晕放电的作用下，会分解产生有毒成份。因此SF6电器设备应用时需要将SF6气体回收。本装置就是为了制造和维修SF6电器设备时，回收和充加SF6气体的一种专用设备。

气体回收装置主要特点

  ★数字式真空表               ★电磁真空装置

  ★五大功能齐全               ★液态或气态储存

  ★调压气体回充               ★储气罐液态储存

  ★坚固、紧凑设计           ★直接外输液态接口

气体回收装置性能

  *从SF6设备中抽取SF6气体

  *将抽取气体液化储存

  *SF6设备检修完毕，抽走空气水份和颗粒

  *将储存的SF6气体自循环干燥净化,将储存的SF6汽化，然后输送到SF6设备

  *在储罐及外部气瓶之间输送液态SF6

主要技术参数

  1、装置极限真空度≤133Pa

  2、装置抽真空速率25m3/h,6.9L／S

  3、装置充气初压力＜133Pa（用户要求自定）

  4 、装置充气终压力≤0.8MPa

  5、装置充气速率＞12m3／h

  6、装置回收初压力≤0.8MPa

  7、装置回收终压力＜1KPa（标准为≤0.05MPa或更高级≤10×133Pa）

  8、装置回收压缩机速率12m3／h

  9、装置年泄漏率＜1%

  10、装置贮罐最高设计压力4.0MPa（特别需求可定制）

  11、贮罐容积100L(100Kg)

  12、贮存方式：常温液态

  13、噪声≤75dB声压级

  14、干燥过滤再生方式：真空再生加热活化处理

  15、电源：交流三相380V±10%、50Hz

  16、装置总功率＜XXKW

  17、装置重量：300Kg

经一次回收后气体湿度为80PPM（50Kg气体为一次处理）

油份控制：＜8PPM，尘埃控制：粒径＜1μm（微米）

装置连续无故障运行＞1000小时，累积无故障运行＞5000小时
