80KV超低频交流耐压试验装置电科院推荐

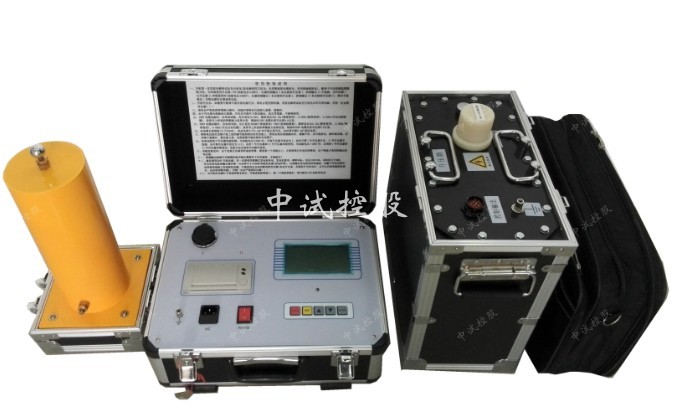

80KV超低频交流耐压试验装置主要用于电力部门对PE（聚乙烯）/XLPE(交联聚乙烯)等塑料电力电缆的非破坏性绝缘耐压试验，具有电源过流、高压过流、油箱过热保护功能，输出调压器不回零高压不能启动等功能，是传统工频耐压试验设备的换代。程控超低频高压发生器接合了现代数字变频先进技术，采用微机控制，升压、降压、测量、保护完全自动化，并且在自动升压过程中能进行人工干预。由于全电子化，所以体积小重量轻、大屏幕液晶显示，清晰直观、且能显示输出波形、打印机输出试验报告。

  1、额定电压小于或等于50kV的超低频采用单联结构（一台升压器）；大于50kV的超低频采用串联结构（两台升压器串联），使整体重量大大减轻，带载能力增强，而且两台升压器可单独作低电压等级的超低频使用。

  2、电流、电压、波形数据均直接从高压侧采样获得，所以数据准确。

  3、过压保护功能，当输出超过所设定的限压值时，仪器将停机保护，动作时间小于20ms。

  4、具有过流保护功能：设计为高低压双重保护，高压侧可按设定值进行精确停机保护；低压侧的电流超过额定电流时将进行停机保护，动作时间都小于20ms。

  5、高压输出保护电阻设计在升压体内，所以外面不需另接保护电阻。

  6、由于采用了高低压闭环负反馈控制电路，所以输出无容升效应。

1、输出额定电压：参见表1

  2、输出频率：0.1Hz、0.05Hz、0.02Hz

  3、带载能力： 0.1Hz 最大1.1µF

                0.05Hz 最大2.2µF

                0.02Hz 最大5.5µF

  4、测量精度：3%

  5、电压正，负峰值误差：≤3％

  6、电压波形失真度：≤5％

  7、使用条件：户内、户外；温度：-10℃∽+40℃；湿度：≤85％RH

  8、电源保险管：参见表1

  9、电源：频率50Hz，电压220V±5%。
