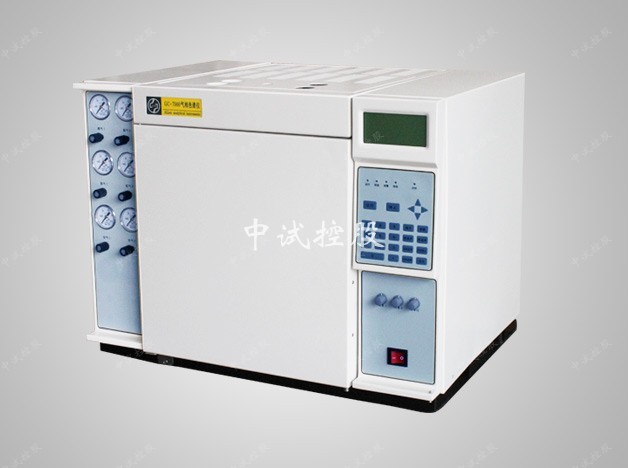

油色谱分析仪由流量控制部件、进样器、色谱柱箱、检测器、温控及检测器电路部件、色谱工作站等部分组成。    基型仪器中部是色谱柱箱，右侧上部是微机温度控制器，右侧下部是FID微电流放大器，仪器左部是流量控制部件及气路面板，柱箱上方右部是离子化检测器安装 位置（基型安装二个火焰离子化检测器）以及热导池检测器（TCD）安装位置，柱箱上方左部是双填充柱进样器或毛细管进样器。

 ●体     积：  690×480×480mm
●重     量：  65kg
●电     源：  220V±10%（50Hz±0.5 Hz）
●功     率：  ≤2000W
●环境温度：  5℃～ 35℃
●相对湿度：  ≤85%
●控温范围及控温精度：
                温度控制范围：室温加8℃～399℃（增量1℃）
                温度控制精度：在200℃以内精度为±0.1℃，在200℃以上精度为±0.2℃
                程升升温阶数： 8阶（柱箱）
                程升升温速率： 0.1℃～39.9℃/min（柱箱）
                各阶恒温时间：0～999.9min（增量0.1min）（柱箱）
●外部控制：
    4路独立外部事件控制，控制时间精度：0.01min（其中第4路不执行时间程序时为外部开始信号，闭合0.01min） 检测器技术指标
●氢火焰离子化检测器(FID)：
            检测限：  Mt     ≤8×10-12g/s(正十六烷)
               噪音：  ≤5×10-14A
               漂移：  ≤1×10-13A/30min
●热导池检测器(TCD)：
               电流：  0～220mA（增量1mA）
               灵敏度：  S≥3000mV·ml/mg(正十六烷)
               噪声:   ≤20μV
               漂移:   ≤30μV/30 min

油色谱分析仪的应用环境
（1）安装环境
 油色谱分析仪应在温度和相对湿度分别为 5～35℃和 0～85%的范围内使用。但最好是在人们感到舒适的环境下使用（适当的恒温、恒湿条件）。这样仪器才能发挥最佳的性能，仪器的使用寿命也最长。若将仪器暴露在腐蚀性物质（不管是气体、液体还是固体)中，就会危及  油色谱分析仪材料和零部件，应避免。安装 油色谱分析仪的试验台必须稳固。试验台的震动会影响仪器的稳定性。为了 能使 柱炉 的热 空气 的排 出，仪器的背后还应留出至少30cm 的空间（且在后面不要放置易燃物品！），以及 30—40cm 的通道 ，以便安装、检修色谱仪。
（2）电源环境
油色谱分析仪的接入电源为 220V±10%（50Hz±0.5 Hz），能提供的功率不小于 2000W。为了保护人身的安全，  油色谱分析仪的面板和机壳按照国际电工技术协会的要求，用三芯电源线接地。
注：为了减少仪器的电器噪音，必须接地良好。
警告：严禁将水管、煤气管、零线等代替接地线。
（3）气体环境
为了发挥油色谱分析仪最佳性能，使用气体必须达到相应纯度级别。我们推荐如下的纯度值。
