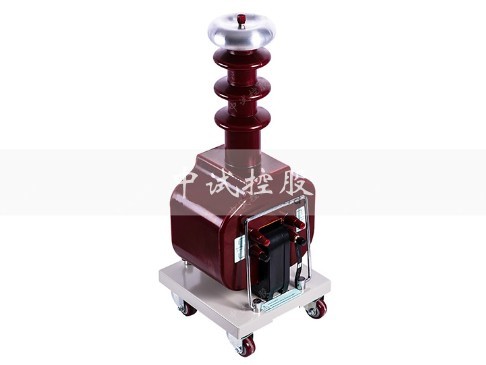

把电源输入有过流自动脱扣及防止突发加压的零位连锁装置的操作箱，经自耦调压器调节电压输入试验变压器初级绕组，根据电磁感应原理，在次级(高压)绕组按其与初级绕组匝数之比可获得同等倍数的电压幅值－工频高压。此工频高经高压硅堆整流及稳压电容器滤波可取得直流高压，其幅值是工频高压有效值的２倍。

    1、单台输出电压：50－150kV；
  2、单台输出电压：1.5－25kVA；
  3、阻抗电压：4.5%～8%；
  4、输出电压波形:工频 正弦波；
5、表面温升:＜55℃；
  6、空载损耗:0.2%～0.35%；
7、允许连续运行时间:2小时；
  8、间续运行时间:连续。

   高压试验变压器、电力高压试验变压器、超轻型高压试验变压器、串级式高压试验变压器、交直流高压发生器、高压升压器、高压耐压机、高压耐压仪、干式试验变压器
