10KV程控工频耐压试验装置

 ZSYDJ-5KVA/50KV工频耐压试验装置用于对各种电器、电气设备、绝缘材料等进行规定电压下的绝缘强度试验，考核产品的绝缘水平，发现被试品的绝缘缺陷，衡量承受过电压的能力。是供电企业、大型工厂、冶金、发电厂、铁路等需要电力维修部门的必备设备。中试控股的ZSYDJ-5KVA/50KV工频耐压试验装置广泛应用于电工制造部门、电力运行部门、科研单位和高等院校。工频耐压试验装置分为一体式装置（30kV以下）和分体式装置两类。控制箱（台）是由接触式调压器（50kVA以上为电动柱式调压器）及其控制、保护、测量、信号电路组成。它是通过接入220V或380V工频电源，调节调压器（即试验变压器的输入电压），接入高压试验变压器的初级绕组，根据电磁感应原理，以获得所需要的试验高压电压值。按试验规程，各种大型电力变压器、电力电缆、汽轮及水轮发电机及其它容性设备都必须严格定期进行交流耐压试验。

ZSYD(J/Z)-5KVA/50KV高压试验变压器：

容量：5KVA

输入电压：AC200V 50Hz

输入电流：25A

输出电压：AC：50KV  DC：70KV

输出电流：AC:100mA  DC:100mA

ZSXC-5KVA控制箱：

容量:5KVA

输入电压:AC220V 50Hz

输入电流:23A

输出电压:0～250V

输出电流:0～25A

编辑

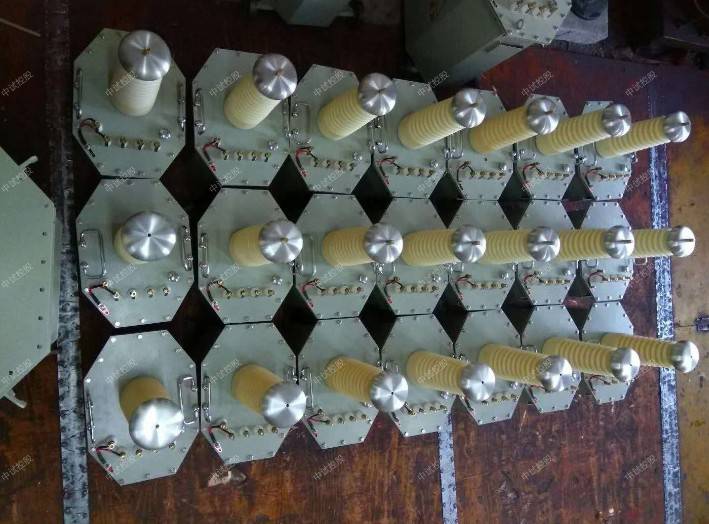

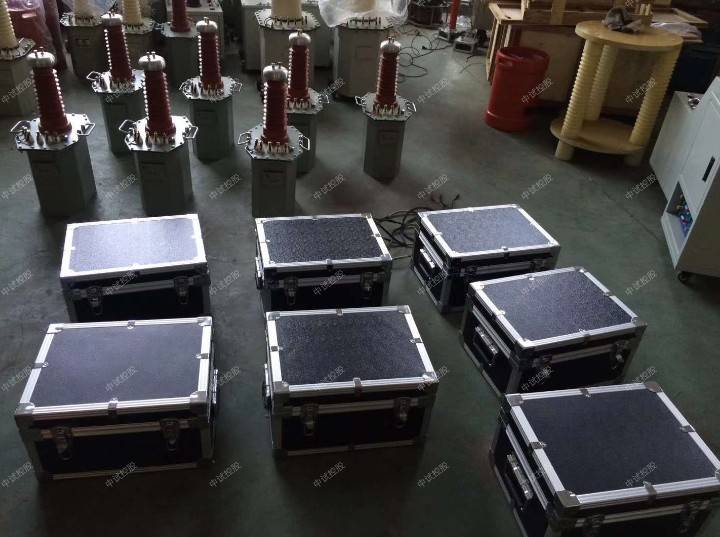

 轻型高压试验变压器采用单框芯式铁芯结构。初级绕组饶在铁芯上，高压绕组在外，这种同轴布置减少了漏磁通，因而增大了绕组间的耦合。产品的外壳制成与器芯配合较佳的八角形结构，整体外形显得美观大方

工作原理

工频耐压试验装置AC:5kVA/50kV承装修试设备轻型高压试验变压器为单相变压器，联结组标号Ⅰ.Ⅰ. 用工频220V(10kVA以上为380V)电源接入系列操作箱(台)，经操作箱内自偶调压器(50kVA以上调压器外附)调节至0~200V(或0~400V)电压输出至YDJ(G)、TDM(G)试验变压器的初级绕组，根据电磁感应原理，在试验变压器高压绕组可获得试验所需的高电压。

轻型交流高压试验变压器是根据机电部《试验变压器》标准在原同类产品基础上经过大量改进后而生产的。轻型交流高压试验变压器是在YD系列试验变压器的基础上按照标准《ZBK-41006-89》经过改进后而一种新型产品。本系列产品具有体积小、重量轻、结构紧凑、功能齐全、通用性强和使用方便等特点。特别适用于电力系统、工矿企业、中试控股科研部门等对各种高压电气设备、电器元件、绝缘材料进行工频或直流高压下的绝缘强度试验。是高压试验中必不可少的重要设备。

编辑

工频耐压试验装置AC:5kVA/50kV承装修试设备在YD试验变压器中，a、x为低压输入端子，E、F为仪表测量端子，A、X为高压输出。YDJ(G)系列中无高压硅堆。

可根据用户要求配置油浸式、干式或者SF6气体式等各种试验变压器。

320×240液晶显示器、高速热敏打印机。

可选择3路、4路、8路等多路测量，高精度传感器和高性能14位AD采集芯片。

人机对话全键盘操作方式，智能化工作全过程，任选自动方式和手动方式。

可选显示高压电压、电流，低压电压、电流，时间及耐压结果等数据，显示直观明了。

完善的过压、过流保护，任意设定输出电压、高压电流上限、低压电流上限和计时时间。

自动试验时可在任意点实现升压或降压的暂停，便于在试验中观察试品情况.

具有回零检测功能，回零确定后才可进行试验，安全可靠。

具有绝缘电阻测试功能，直接反映被试品绝缘强度。

逼近式调压算法，到达设定电压后自动耐压计时，计时结束后自动降压回零。

超过设定高压电流或低压电流时自动切断电压输出，降压回零，并发生声光报警。

试验过程中，都可以按取消按钮退出任何试验。试验出现异常，可以按紧急开关切断高压输出。

精良的软硬件抗干扰设计，多种抗干扰手段，适应恶劣电磁环境。

自动错误诊断，易于发现和解决问题。

支持阶段升压（3阶段），可任意设置每阶段电压值，便于发现试品问题。（选配）

支持升压速度智能控制，分0.5kV/S，1kV/S ，1.5kV/S，2kV/S，2.5kV/S，3kV/S，6档速度，方便用户自由选择。（选配）

支持交直流两用功能，任选AC/DC试验方式。

配备串级变压器和双高压变压器，实现不同电压等级的耐压试验。（选配）

可选配无线遥控控制功能、远程通信、门联锁警灯警铃、外接分压器校验接口等。（选配）

ZSYDJ-5KVA/50KV工频耐压试验装置是根据DL/T848.2-2004行业标准而设计的，中试控股的全套装置由高压试验变压器和TC/XC控制箱（台）组成，其中TC/XC控制箱（台）由调压器、测量、控制及保护等部分组成的一体化装置。适用于电力系统、工矿企业、科研部门等对各种高压电气设备、电器元件、绝缘材料进行工频高压下的绝缘强度试验。
