10KV交流耐压试验装置

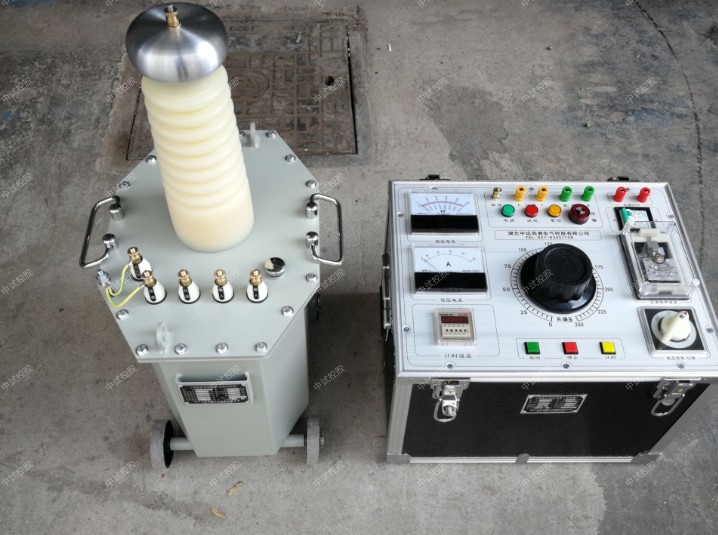

ZSYDJ-5KVA/50KV工频耐压试验装置是根据DL/T848.2-2004行业标准而设计的，中试控股的全套装置由高压试验变压器和TC/XC控制箱（台）组成，其中TC/XC控制箱（台）由调压器、测量、控制及保护等部分组成的一体化装置。适用于电力系统、工矿企业、科研部门等对各种高压电气设备、电器元件、绝缘材料进行工频高压下的绝缘强度试验。

1、320×240液晶显示器(日光下可见)、高速热敏打印机,试验结果可查看和打印。

2、高低压电压、电流四路测量方式，可实时监测高低压电流、电压值。同屏划分为电压电流动态显示区、设置数据区、状态信息显示区、结果显示区，让试验过程一目了然。

3、采用高精度传感器和高性能14位AD采集芯片，可自动捕捉峰值电压、电流，便于做击穿试验。

4、任选自动及手动操作、交直流耐压方式或串级耐压方式，任意设定输出电压、高低压电流上限和计时时间。

5、系统具有耐压试验自动诊断分析功能，易于发现试品击穿、闪络等故障及帮助解决问题。

6、完善的过压、过流保护，设定值上限保护。逼近式调压算法，到达设定电压后自动计时，计时结束后自动降压回零。在显眼位置增设“紧急停”，试验过程中可随时切断电源。

7、进入功能界面后，可以选择 “时钟设置”、“注意事项”、 “接线示意图”等界面。可设置时钟的时间，为打印报表提供时间依据；可为用户提供一些操作规范和安全注意事项；可方便用户根据接线示意图正确接线。

8、超过设定高低压电流任一电流时自动切断电压输出，降压回零，并发声光报警。

9、具有回零检测功能，回零确定后方可进行下一步操作，安全可靠。

1、输入电压：AC220（380）V±10% 50Hz±1

2、输出电压：AC 0-250（430）V

3、输出高压：0-500kV

4、输出电流：0-1000mA

5、输出容量：0-500kVA

6、计时范围：0-999S

7、环境温度：－20℃至50℃

8、电压精度：≤1% (F.S)

9、电流精度：≤1% (F.S)

10、具有绝缘阻抗检测功能，直接反映被试品绝缘强度。

11、精良的软硬件抗干扰设计，多种抗干扰手段，适应恶劣电磁环境。

编辑

ZSYD(J/Z)-5KVA/50KV高压试验变压器：

容量：5KVA

输入电压：AC200V 50Hz

输入电流：25A

输出电压：AC：50KV  DC：70KV

输出电流：AC:100mA  DC:100mA

ZSXC-5KVA控制箱：

容量:5KVA

输入电压:AC220V 50Hz

输入电流:23A

输出电压:0～250V

输出电流:0～25A

1、高低压电压、电流四路测量方式，可实时监测高低压电流、电压值。

2、同屏划分为电压电流动态显示区、设置数据区、状态信息显示区、结果显示区，让试验过程一目了然。

3、采用高精度传感器和高性能14位AD采集芯片，可自动捕捉峰值电压、电流，便于做击穿试验。

· 320×240液晶显示器、高速热敏打印机。

·  高压电压、高压电流、低压电压、低压电流4路测量方式，高精度传感器和高性能14位AD采集芯片。

·  人机对话全键盘操作方式，智能化工作全过程，任选自动方式和手动方式。

·  实时显示高压电压、高压电流、低压电压、低压电流，时间及耐压结果，显示直观明了。

·  完善的过压、过流保护，任意设定输出电压、高压电流上限、低压电流上限和计时时间。

·  具有回零检测功能，回零确定后才可进行试验，安全可靠。

·  具有绝缘电阻测试功能，直接反映被试品绝缘强度。

·  逼近式调压算法，到达设定电压后自动耐压计时，计时结束后自动降压回零。

·  超过设定高压电流或低压电流时自动切断电压输出，降压回零，并发生声光报警。

·  精良的软硬件抗干扰设计，多种抗干扰手段，适应恶劣电磁环境。

·  自动错误诊断，易于发现和解决问题。

  可选配无线遥控控制功能、远程通信、门联锁警灯警铃、外接分压器校验接口等。

1、使用条件：

（1）工作场所应无严重影响绝缘的气体、蒸汽、化学性尘埃及其它爆炸性和腐蚀性介质。

（2）环境温度   -20～+50℃

（3）环境湿度   ≤85% RH（无凝结水）

2、控制箱（台）参数：（常规参数见下表）

（1）计时范围：0-999S

（2）电压精度 ≤1.5% ±1个字(F.S)

（3）电流精度 ≤1.5% ±1个字(F.S)

ZSYDJ-5KVA/50KV工频耐压试验装置用于对各种电器、电气设备、绝缘材料等进行规定电压下的绝缘强度试验，考核产品的绝缘水平，发现被试品的绝缘缺陷，衡量承受过电压的能力。是供电企业、大型工厂、冶金、发电厂、铁路等需要电力维修部门的必备设备。中试控股的ZSYDJ-5KVA/50KV工频耐压试验装置广泛应用于电工制造部门、电力运行部门、科研单位和高等院校。工频耐压试验装置分为一体式装置（30kV以下）和分体式装置两类。控制箱（台）是由接触式调压器（50kVA以上为电动柱式调压器）及其控制、保护、测量、信号电路组成。它是通过接入220V或380V工频电源，调节调压器（即试验变压器的输入电压），接入高压试验变压器的初级绕组，根据电磁感应原理，以获得所需要的试验高压电压值。按试验规程，各种大型电力变压器、电力电缆、汽轮及水轮发电机及其它容性设备都必须严格定期进行交流耐压试验。
