单相继电保护测试仪 核心技术

产品简介

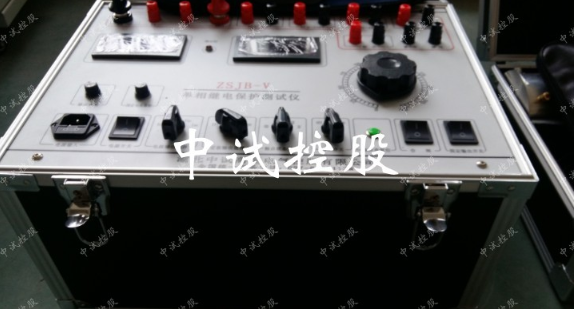

     继电保护测试仪是我公司开发成功的新一代校验装置。继电保护测试仪是在总结了2、2A、2B型特点的基础上改进研制而成，它采用新式节能调压器及进口铁芯制作的升流器，使得体积重量大为减轻，大大方便了您的使用和运输。使仪器在电路设计、器件选型、面板布局、内部结构设计上达到国内先进水平。该仪器具有功能完善、选材优良、测试项目数据 清晰、操作简单等优点，是电力继保部门的首选设备。
性能特点
1、可输出ACA、ACV、DCA、DCV。
2、全面监测DCV、DCA、ACV、ACA。
3、具有触点接通蜂鸣提示功能。
4、全部数码显示，便于夜间使用。
5、铝合金外壳体积小巧便携易带
技术参数
1、额定输入：AC220V±10%   50HZ   1KVA
2、额定输出：
交流：AC0-250V  AC0-20A   AC0-100A
直流：DC0-300V  DC0-5A （暂时10A）
3、测量范围
(1)电流0～20A   0～200A   DC0～20A
(2)电压AC0～1000V  DC0～1000V
(3)时间0～99.99s自动判断常开常闭触点状态
4、具有触点接通灯光蜂鸣提示功能，便于监视触点通断状态。
5.重量:12KG（不包括附件）

工作原理

1、工作原理及各性能如下所述。

2、原理说明：整机由主回路及辅助回路组成，测控各异。

    (1)主回路：

    输入的AC220V经调压器主调，隔离变压器(兼升流器)，高电压输出AC0～250V,经整流滤波后输出DC0～300V直流。低压大电流一路输出100A,一路输用20A，20A带负载能力强可长时间满载运行。

    交直电流测量采用新型的电流传感器，准确度优于0.5%，经电流传感器采样，差动放大送至数字表头显示，100A、20A小数点自动转换。

    电压测量在仪器上部有一数字表头，可通过监视选择开关选择监视的输出电压，基本满足测试要求。

    (2)辅助回路

    AC220V经变压器变压整流，输出三路DC5V供机内电秒表、电压表及电流表表头使用。
