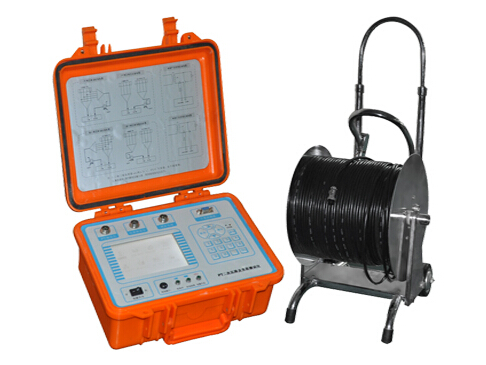

二次压降及负荷测试仪技术指标

产品简介
  电能计量综合误差过大是电能计量中普遍存在的一个关键问题，电能计量综合误差是由电压互感器的合成误差、电流互感器的合成误差、电度表的误差、电压互感器二次导线压降所引起的计量误差所组成。在这四项误差中，电压互感器二次导线压降引起的计量误差往往是最大的。电能计量装置检定规程《SD109－83》和有关技术法规，对电压互感器二次回路压降引起的误差均有规定，必须准确、快速、方便、可靠地测量出来。
  电压互感器二次回路压降包括电缆、端子接触电阻、熔线、中间继电器接点、空气小开关等电压降之总和。所谓电压互感器二次电压降引起的误差，就是指电压互感器二次端子和负载端子之间电压的幅值差相对于二次实际电压的百分数，以及两个电压之间的相位差的总称。
  电压互感器二次回路压降测量方法通常有间接测量法和直接测量法两种（无线测量属于间接测量法），由于间接测量法准确度不太高，不能满足测量要求，一般不采用此种方法，而直接测量法（校验仪测量法）采用测差原理，准确度高，测量可靠，因此在实际测量中大量采用。
  直接测量法在实际使用过程中，仍存在一些不方便之处，如每次只能测试一相数据，接线错误改正不方便，测量结果准确度有待提高，测试结果计算复杂不方便等。
  针对以上问题，我公司研发工程师利用最新科技成果，研制生产出高性能性价比，技术水平达到国际先进水平的二次压降测试仪。

本公司产品严格按照国际、国家标准及行业规程生产，通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测，全面通过ISO9001国际质量管理体系认证、中华人 民共和国制造计量器具许可证、GB/T19001-2008质量管理体系要求、GB/T24001-2004环境管理体系要求、GB/T28001-2011职业健康安全管理体系要求。
产品特征
1、三相三线，三相四线、单相及零位方式全自动测量。
2、接线错误自动提示，多重保护，使用安全。
3、测量数据自动根据误差大小进行量程切换。
4、采用电子式原理线路结合DSP技术使测试稳定性好，抗干扰能力强。
5、测量完毕，自动计算合成误差及压降误差。
6、采用大屏幕汉字液晶显示，所有操作均由汉字菜单提示；只需操作四个按键便可完成所有功能。
7、数据自动修正功能；完全消除导线、隔离互感器及现场干扰带来的误差。
产品参数
1、环境条件
温度：-5℃～40℃
相对湿度：<95%（25℃）
海拔高度：<2500m
电源频率：50±1HZ
电源电压：220±15%（户内）、100V±10%（户外）
外界干扰：无特强震动、无特强电磁场
2、仪器的测量范围及分辨率
测量范围：比差：0.001%～19.99%；角差：0.01'～599'
分 辨 率：比差：0.001%；角差：0.01'
3、基本误差
ΔX=±(2%×X+2%×Y±2个字±0.01%)
ΔY=±(2%×X+2%×Y±2个字±0.5')
X、Y仪器的测量值
ΔX、ΔY仪器的允许误差值
2个字——仪器的量化误差
电压表头准确度：1%
4、基本误差
电压：80～120V
5、极性指示动作值
误差：比差大于20%或角差大于600'
6、测量时，自动换相时，由于内附标准隔离电压互感器而引起的瞬时浪涌电流小于0.1A,标准电压互感器在100V时空载激磁电流小于0.01A。
7、绝缘试验
电源插座对地1500V摇表大于20MΩ
8、仪器消耗功率：7VA

9、外形尺寸（mm）：420×320×200
