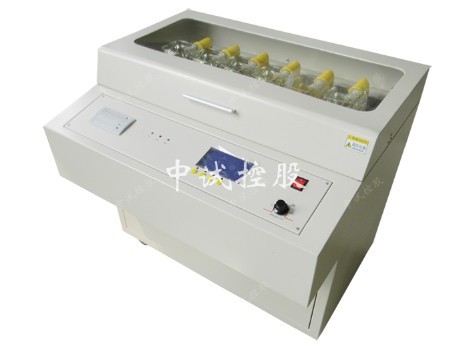

三杯绝缘油介电强度测定仪规范书

产品简介
在电力系统、铁路系统及大型石油化工厂矿，企业都有大量的电气设备，其内部绝缘大都是充油绝缘型的，绝缘油的介电强度是必测的常规试验。为适应市场需要，我公司依据国家标准GB/T507-2002、行标DL429.9-91以及最新的电力行业标准DL/T846.7-2004自行研发、生产了系列绝缘油介电强度测定仪。以单片微计算机为核心，实现了测试全部自动化，测量精度高，极大的提高了工作效率，同时也大大减轻了工作人员的劳动强度。
产品特点
1、本仪器采用微处理器，三杯一体，自动完成升压、保持、搅拌、静放、计算、打印等操作，可在0～80KV范围内进行油循环耐压试验。
2、大屏幕液晶显示，汉字菜单提示。
3、本仪器操作简单，操作人员只需进行简单的设置，仪器将会按照设定自动完成1-3个油样的耐压试验。每个油样，每次击穿电压值和轮回次数会自动存储，试验完成后，热敏打印机可打印出各油样各次击穿电压值和平均值。
4、掉电保持，可存储100个实验结果，并可显示当前环境温度和湿度。
5、采用单片机控制进行匀速升压，电压频率准确到50HZ，使得整个过程便于控制。
6、具有过压、过流、限位等保护，以保障操作人员的安全。
7、具有温度测量显示功能以及系统时钟显示。
8、标准RS232接口，可与计算机通信。
产品参数
1、输出电压：0～80KV（可选）
2、电压畸变率：＜3%
3、升压速度：0.5～5KV/S（可调）
4、静放时间：15分（可调）
5、升压间隔：5分（可调）
6、升压次数：0～10次
7、升压器容量：1．5KVA
8、测量精度：±（2%×读数+0.2Kv）
9、电源电压：AC220V±10%  50Hz±1 Hz
10、功率：200W
11、适用温度：-35℃～40℃
12、适用湿度：≤90%RH，无凝露
13、外形尺寸：585×390×410
