3A直流电阻测试仪 核心指标

产品概述

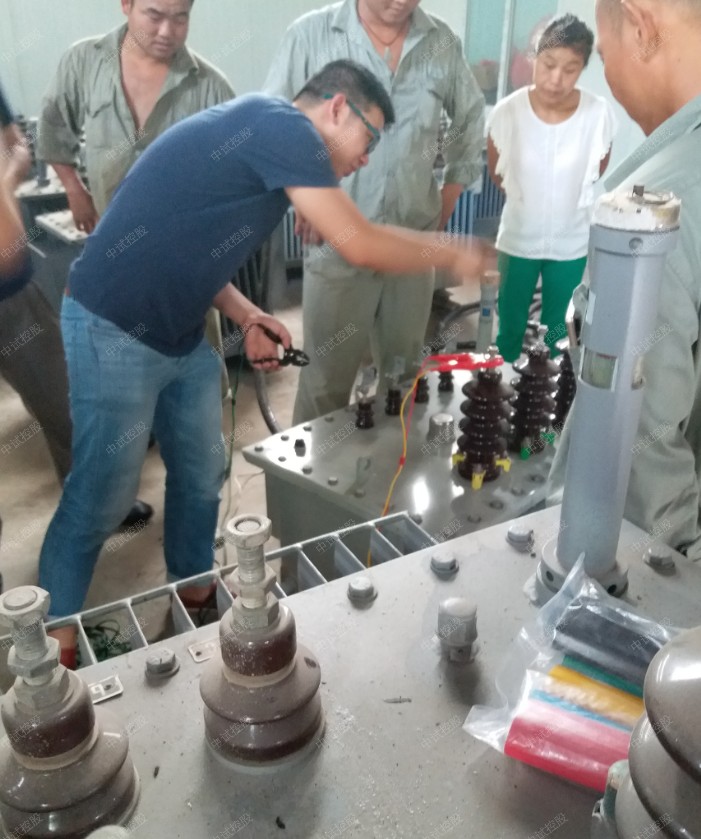

      变压器绕组的直流电阻测试是变压器在交接、大修和改变分接开关后，必不可少的试验项目。通过测量变压器绕组的直流电阻，可以检查出引线的焊接或连接质量，绕组有无匝间短路或开路，以及分接开关的接触是否良好等情况。在以前对直阻的测量均采用QJ44双臂电桥来测量，而这类电桥的测量电流为毫安级，测量起来时间需要很长，而且精度也较低。为了改变这种状况，缩短测量时间以及减轻测试人员的工作负担，本公司开发了本产品。

   3A直流电阻测试仪是取代直流单、双臂电桥的高精度换代产品。仪器采用了先进的开关电源技术，其测量速度比电桥快一百多倍，显示部分由四位半LCD液晶显示测量结果，三位半LCD液晶显示环境温度或测试电流值，克服了其它同类产品由LED显示值在阳光下不便读数的缺点，同时具备了自动消弧功能。本仪器具有测速快、精度高、显示直观、抗干扰能力强、体积小、耗电省、测试数据稳定可靠、不受人为因素影响等优点。仪器内装可充电电池组（14.8V），交直流两用，便于现场及野外测试。

   3A直流电阻测试仪符合DL/T 845.3-2004《电阻测量装置通用技术条件 第3部分直流电阻测试仪》的要求。

产品用途

   3A直流电阻测试仪是测量电力变压器、大型电机、互感器等各种感性负载的直流电阻及低压开关接触电阻、电线电缆或焊缝接口电阻的理想仪器。

性能特点

1. 测试速度快：本仪器最大输出充电电流可达3A，测量时能有效地补偿大电感设备电流惯性，加速了铁芯饱和，从而缩短了充电时间，提高了测试速度，比传统仪器单、双臂电桥快几百倍。

2. 准确度高：本仪器除了采用先进的四端子测量法外，而且还采用先进的恒流电源技术，使得对感性负载充电电流保持在一个相对的稳定值，抗感能力稳定，抗干扰能力强，进而保证了测量准确度。并且采用国外进口优质元器件，测量结果准确度高，重复性好。

3. 测量范围广：电阻测量范围为1μΩ～20kΩ，量程广。

4. 交直流两用：本仪器内附可充电电池组，交直流供电，便携式设计，使用、携带方便。

技术指标

1、使用条件：

环境温度：0℃～40℃;

相对温度：≤85％RH。

2、测量范围：

本机共设置七档量程，分别为：

1μΩ～20mΩ;

20 mΩ～200mΩ;

0.2Ω～2Ω;

2Ω～20Ω;

20Ω～200Ω;

200Ω～2kΩ;

2kΩ～20kΩ。

3、测量精度：±(0.2%+2d)

4、最高分辨率：1μΩ

5、恒流源：

3A（1μΩ～20mΩ、20 mΩ～200mΩ、0.2Ω～2Ω）；

300mA(2Ω～20Ω)；

15mA（20Ω～200Ω）；

1.5mA（200Ω～2kΩ）；

150uA（2kΩ～20kΩ）。

6、工作电压：

直流：12V～16.8V；

交流：220V。

7、功耗：≤15W

8、外形尺寸：365×330×180mm3

9、质量：5kg（含测试钳和测试线）
