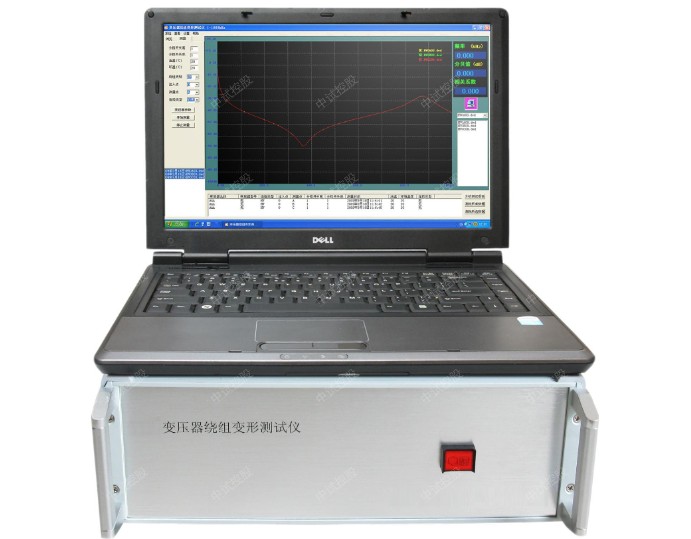

变压器绕组变形测试仪技术指标

产品用途

    变压器绕组变形测试仪根据对变压器内部绕组特征参数的测量，采用目前世界发达国家正在开发完善的内部故障频率响应分析(FRA)方法，对变压器内部故障作出准确判断。

    变压器设计制造完成后，其线圈和内部结构就确定下来，因此对一台多绕组的变压器线圈而言，如果电压等级相同、绕制方法相同，则每个线圈对应参数(Ci、Li)就应该是确定的。因此每个线圈的频域特征响应也随之确定，对应的三相线圈之间其频率图谱具有一定可比性。

    变压器在试验过程中发生匝间、相间短路，或在运输过程中发生冲撞，造成线圈相对位移，以及运行过程中在短路和故障状态下因电磁拉力造成线圈变形，就会使变压器绕组的分布参数发生变化。进而影响并改变变压器原有的频域特征，即频率响应发生幅度变化和谐振频点偏移等。并根据响应分析方法研制开发的变压器绕组测试仪，就是这样一种新颖的变压器内部故障无损检测设备。它适用于63kV～500kV电力变压器的内部结构故障检测。

产品特点

1.硬件机芯采用DDS专用数字高速扫频技术，准确诊断出绕组发生扭 曲、鼓包、移位、倾斜、匝间短路变形及相间接触短路等故障。

2.采集控制采用高集成化微处理器,选用精密、高稳定元器件，高速双通道16位A/D采样(现场试验改变分接开关，波形曲线有明显变化)，对同一相重复试验，测量重复率在99.5%以上。

3.仪器具有线性扫频测量和分段扫频测量双测量系统功能,兼容当前国内两种技术流派的测量模式。

4.在测试过程中仅需要拆除变压器的连接母线，不需要对变压器进行吊罩、拆装的情况下就完成所有测试。

5.测量变压器时,接线人员可任意布放信号输入输出引线,对测量结果无影响,接线人员可停留在变压器油箱上面,不必下来,减轻劳动强度。

 6.幅频特性符合国家关于幅频特性测试仪的技术指标。横坐标（频率）具有线性分度及对数分度两种，因此打印出的曲线可以是线性分度曲线也可以是对数分度曲线，用户可根据实际需要选用。

7.仪器智能化程度高，信号输出幅度由软件进行自动量程调节，最大幅度峰值±10V，自动调节采样频率。

8.仪器具备多种频率线形扫频测量系统测量功能，线形扫频测量扫描频率高达2MHz，频率扫描间隔可分为0.25kHz、0.5kHz和1kHz,对变压器变形情况提供更多的分析。

9.提供历史曲线对比分析，可同时加载多条历史曲线观察，能具体选择任意曲线进行横向和纵向分析。配有专家智能分析诊断系统，可以自动诊断变压器绕组的状态，同时加载6条曲线，各条曲线相关参数自动计算，自动诊断绕组的变形情况，给出诊断的参考结论。

10.软件管理功能强大，充分考虑现场使用的需要，自动保存环境条件参数，以便作变压器绕组变形诊断时提供依据。测量数据自动分析存盘，并生成电子文档(Word)保存，且具有彩色打印功能，方便用户出测试报告。

技术指标

1.扫描方式：

    1线性扫频测量范围：(1kHz)-(2MHz)

    2分段扫频测量范围：(0.5kHz)-(1MHz)

              (0.5kHz)-(10kHz)

              (10kHz)-(100kHz)

              (100kHz)-(500kHz)

              (500kHz)-(1000kHz)

    2.幅度测量范围: (-100dB)至(+20dB)

    3.幅度测量精度: ±1dB

    4.扫描频率精度: 0.01%

    5.信号输入阻抗：1MΩ

    6.信号输出阻抗：50Ω

    7.同相测试重复率：99.5%

    8.测量仪器尺寸：300X340X120(mm3)

    9.仪器铝合金箱尺寸：310X400X330(mm3)

    10.仪器重量:10Kg
